Encoder Absoluto Bus de Campo A/958HE
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Bus de Campo, SENSORES

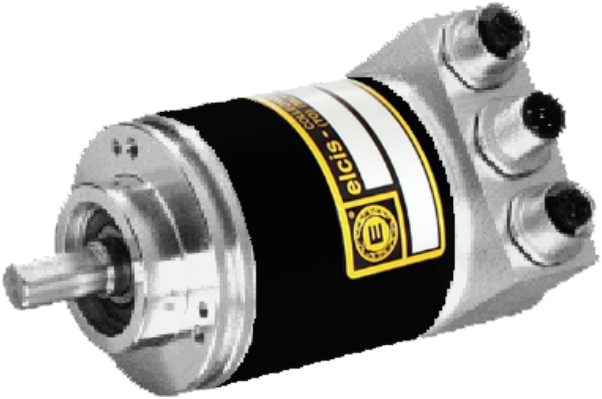

El A/958HE es un encoder absoluto compacto, monovuelta o multivuelta, con brida de Ø58 mm e interfaz Ethernet-TCP/IP. Se fija tipo servo mediante grapas o tornillos frontales y ofrece una muy buena relación calidad/precio.
El A/958HE es un encoder absoluto monovuelta o multivuelta con interfaz Ethernet-TCP/IP y velocidad de transmisión de 10/100 MBit. Permite elegir 8192 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con un máximo de 30 bit en código Binario. Incluye indicación de estado por LED, tecnología SMD y parámetros de red y de correo electrónico programables.

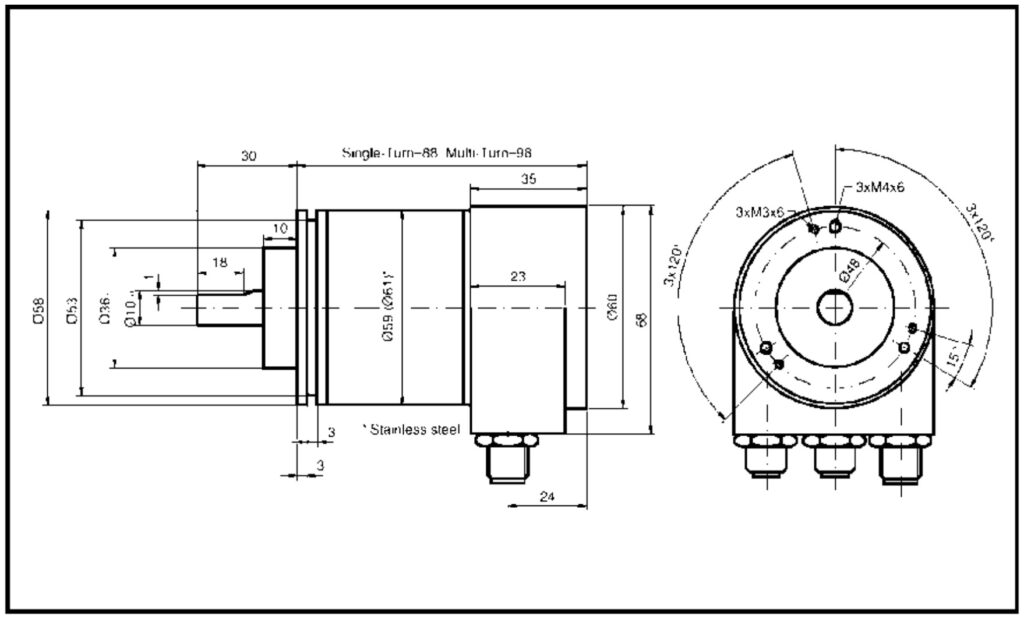

Construido con carcasa de aluminio de Ø58 mm y eje de acero inoxidable de Ø10, soporta cargas radiales y axiales de 40 y 110 N. Dispone de protección IP64 en el lado del eje (IP66 en versión sellada), resiste impactos de 30 G y vibraciones de 10 G, y trabaja de 0 a +60 °C. Disponible en guemisa.es.
- Interfaz Ethernet-TCP/IP con velocidad de transmisión de 10/100 MBit.
- Resolución de hasta 16 bit por vuelta y 30 bit en 16384 vueltas.
- Parámetros de red y de correo electrónico programables, con indicación de estado por LED.
- Alimentación de 10–30 V DC con consumo máximo de 4 W.
Preguntas Frecuentes Técnicas
¿Qué resoluciones y vueltas permite configurar el A/958HE?
Permite elegir 8192 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con una resolución máxima de 30 bit en 16384 vueltas.
¿Qué parámetros son programables en la interfaz Ethernet-TCP/IP?
Sentido de giro (complemento), pasos de salida sobre el número de vueltas, número de vueltas, valor de preset, salida de velocidad y parámetros de red y de correo electrónico.
¿Qué conexión hay disponible?
El código PRM corresponde a 2 conectores M12 IP65.
Propiedades
| Característica | Especificación |
|---|---|
| Carcasa | Aluminio (opciones personalizadas bajo pedido) |
| Peso | 500 g monovuelta · 700 g multivuelta |
| Eje | Ø10 acero inoxidable |
| Carga radial/axial máx. | 40 / 110 N |
| Protección lado salida | IP65 con conexión PRM |
| Protección lado eje | IP64 estándar · IP66 sellado |
| RPM máx. continuas | 6000 estándar · 3000 sellado (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 30 G (11 ms) · 10 G (10–1000 Hz) |
| Alimentación / consumo máx. | 10–30 V DC · 4 W |
| Frecuencia de paso LSB | 800 kHz |
| Temp. operación / almacenamiento | 0 … +60 °C / -40 … +85 °C |
| Código de salida | Binario |
| Precisión de división | ±½ LSB (<13 bit) · ±2 LSB (13–16 bit) |
| Resolución máx. | 16 bit/vuelta · 30 bit en 16384 vueltas |
| Interfaz | Ethernet-TCP/IP (ET) · 10/100 MBit |
