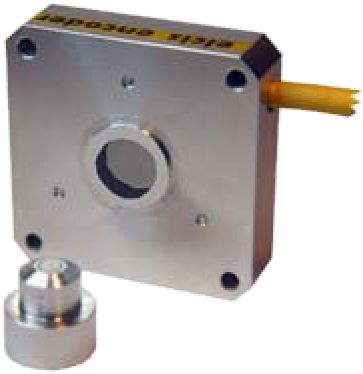

Encoder Magnético Absoluto M345NC
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Magnético Absoluto, SENSORES
Encoder magnético absoluto monovuelta sin contacto entre el eje giratorio y el cuerpo del transductor, con velocidad de rotación de 30000 rpm. Apto para aplicaciones industriales como marina, médica, impresión, trabajo del metal, automatización industrial e instrumentación.
Salida en código Binario natural a través de interfaz serie SSI con estándar de transmisión RS422. Frecuencia máx. 500 kHz y consumo máx. 35 mA. Resoluciones disponibles: 32, 64, 128, 256, 512, 1024, 2048, 4096 y 8192 pasos por vuelta, y valores decimales 40, 80, 100, 160, 200, 320, 400, 500, 800, 1000, 1600 y 2000. Opciones personalizadas bajo pedido (código X).

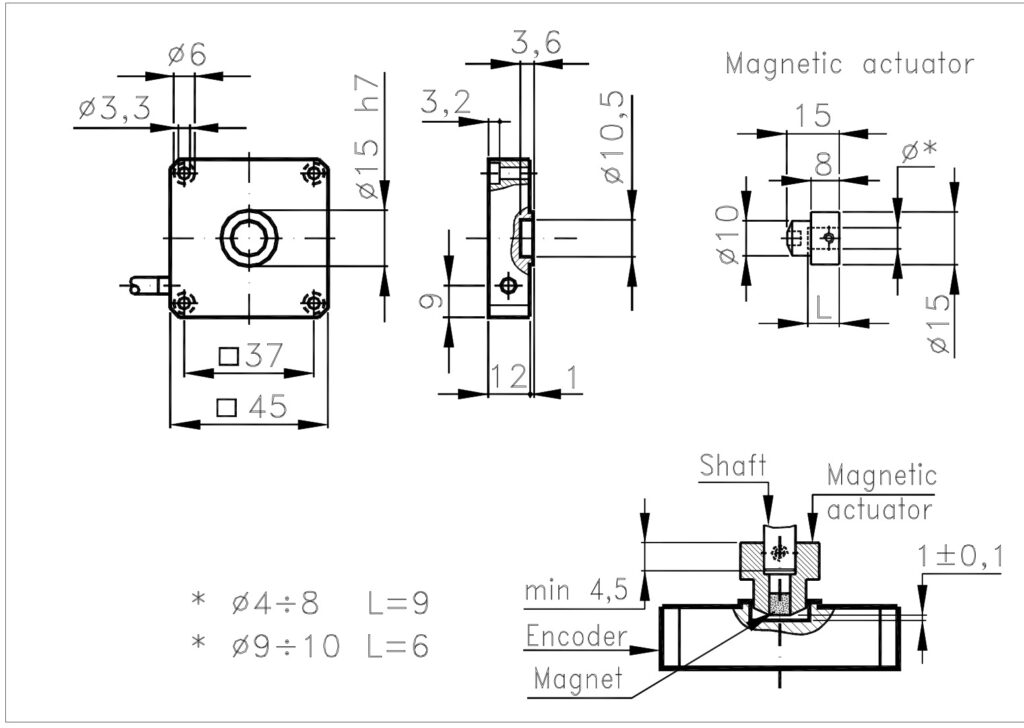

Base y tapa de aluminio, 45×45 mm, con actuador magnético independiente para eje hueco de Ø4, Ø5, Ø6, Ø8 o Ø10 mm. Protección IP67 estándar en el lado del eje e IP65 en la salida con cable CV de 1 m. Resistencia a impactos de 100 G (6 ms) y temperatura de funcionamiento de -25 a +85 °C. Disponible en guemisa.es.
- Sin contacto ('No Contact') entre el eje giratorio y el cuerpo del transductor.
- Velocidad de rotación de 30000 rpm continuas (intermitentes: +30 %).
- Resolución de hasta 13 bits (8192 pasos/vuelta) con salida serie SSI (RS422).
- Protección IP67 estándar en el lado del eje y base y tapa de aluminio de 45×45 mm.
- Eje hueco con imán de Ø4, 5, 6, 8 o 10 mm.
Preguntas Frecuentes Técnicas
¿Qué velocidad de rotación admite el M345NC?
30000 rpm continuas; las RPM intermitentes máximas son un 30 % superiores a las continuas. La vida de los rodamientos es de 1,5 × 109 revoluciones (a 1000 rpm y con carga de 1/4 de la máxima admitida).
¿Qué diámetros de eje hueco admite el actuador magnético?
Eje hueco de Ø4, Ø5, Ø6, Ø8 o Ø10 mm.
¿Qué interfaz de comunicación y formato de datos utiliza el encoder M345NC?
Utiliza interfaz serie síncrona SSI bajo estándar físico RS422, entregando los datos de posición en código Binario natural con reloj externo de hasta 500 kHz.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 150 g |
| Eje | Hueco con imán (Ø4, Ø5, Ø6, Ø8, Ø10 mm) |
| Eléctrica | |
| Protección lado salida | IP65 con cable CV |
| Resolución máx. | 8192 pasos/vuelta (13 bits) |
| Código de salida | Binario natural |
| Frecuencia máx. | 500 kHz |
| Alimentación | 5 V ±5 % · 5÷30 V · 10÷30 V |
| Consumo máx. | 35 mA |
| Sentido de giro | No conmutable (up/down) |
| Interfaz | Serie SSI (RS422) |
| Protección y entorno | |
| Protección lado eje | IP67 estándar |
| RPM máx. continuas | 30000 rpm (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 100 G (6 ms) · 12 G (10 ÷ 2000 Hz) |
| Temp. operación / almacenamiento | -25 … +85 °C / -25 … +125 °C |
| Otras características | |
| Búsqueda de cero mecánico | No |
