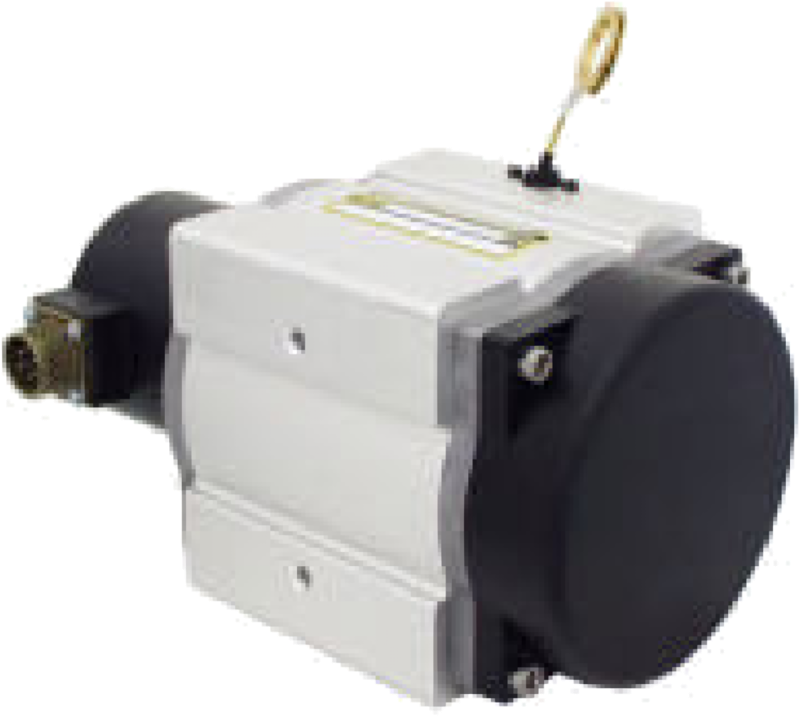

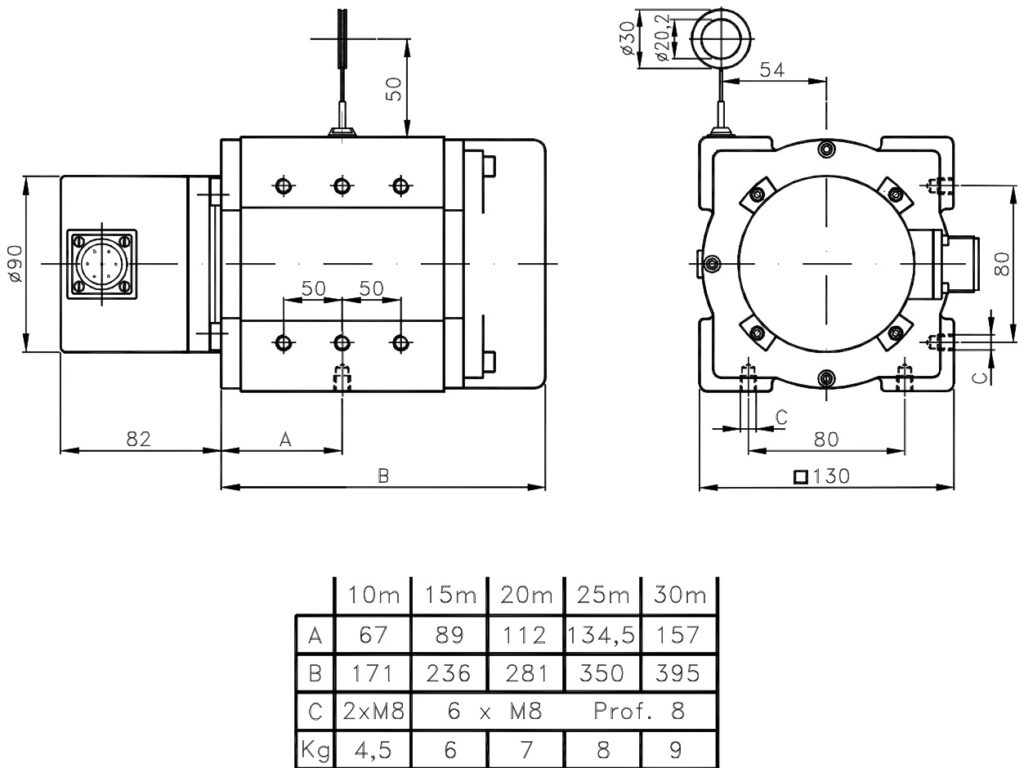

Transductor Lineal por Cable EF13I

Fabricante: ELCIS Encoder
Categoría: Desplazamiento, SENSORES, Transductor Lineal por Cable, Transductores Lineales

El EF13I de ELCIS es un transductor de cable (Ø 1,35 mm) para la medición de desplazamientos lineales de hasta 10, 15, 20, 25 y 30 metros, en versión incremental o analógica.

Cable de acero inoxidable de Ø 1,35 mm con fuerzas de extracción y retracción de 20 N y 10 N. Ofrece electrónicas incrementales (NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp) o analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), resolución de 0,1 mm o 1 mm, linealidad de ±0,05 % f.s., velocidad máx. de lectura de 4 m/s y aceleración máx. de 2,5 G.

Encoder IP64 y mecánica IP64, trabaja de 0 a 70 °C (almacenamiento de -30 a 85 °C) y pesa 4,5÷9 kg según longitud. Se alimenta de 5 a 30 V según código y se conecta por cable de 1 m, conectores, conectores en extremo de cable o caja de bornes Phoenix, con protección entre IP00 e IP67 según la conexión. Disponible en guemisa.es.

Carreras estándar de 10, 15, 20, 25, 30 m.
Cable de acero inoxidable de Ø 1,35 mm; vida media de los rodamientos >10⁶ ciclos a 2 m/s.
Salida incremental (NPN, PNP, push-pull, driver, TTL, sinusoidal 1 Vpp) o analógica (1 kΩ, 4÷20 mA, 0÷10 V).
Resolución de 0,1 mm o 1 mm con linealidad de ±0,05 % f.s.
Velocidad máx. de lectura 4 m/s y aceleración máx. de 2,5 G.

Preguntas Frecuentes Técnicas

¿Qué carreras de medida y resoluciones admite el EF13I?

Admite longitudes estándar de 10, 15, 20, 25, 30 m, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).

¿Qué electrónicas y alimentaciones ofrece el EF13I?

Electrónicas NPN, PNP, push-pull, driver 26LS31 o 88C30, TTL 7404, sinusoidal 1 Vpp y analógicas (potenciómetro de 1 kΩ, 4÷20 mA, 0÷10 V), con alimentación de 5 a 30 V según código. Con driver 88C30, máx. 15 Vdc.

¿Qué conexiones, salidas y grados de protección tiene el EF13I?

Encoder IP64 y mecánica IP64; la salida depende de la conexión. Conexión por cable CV de 1 m (IP65), conectores CM, SM, CL, SL, CD, CH, CH5, CI, CE, C4 y CH6 (IP63 a IP67), conectores en extremo de cable (IP65 en la salida del encoder) o caja de bornes MS (IP00). Cable, conectores y conectores en extremo de cable admiten salida axial o radial (R); la caja de bornes MS solo salida axial.

Propiedades

Característica	Especificación
Mecánica
Longitud estándar máx.	10, 15, 20, 25, 30 m (personalizable bajo pedido)
Vida media de los rodamientos	>10⁶ ciclos a 2 m/s
Peso	4,5÷9 kg según longitud
Eléctrica
Resolución	0,1 mm, 1 mm (personalizable bajo pedido)
Error de linealidad máx.	±0,05 % f.s. (personalizable bajo pedido)
Electrónicas	NPN, PNP, push-pull, driver 26LS31/88C30, TTL 7404, sinusoidal 1 Vpp, potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V
Alimentación	5 V, 12 V, 24 V (±5 %) o rangos de 8 a 30 V, según código
Consumo máx.	Estándar 120 mA · Line driver 180 mA (personalizable bajo pedido)
Salida	Axial o radial (R); caja de bornes MS solo axial
Fuente de luz	LED con vida ≥ 100000 h
Protección y entorno
Aceleración / Velocidad máx.	2,5 G · 4 m/s
Grado de protección	Encoder: IP64 · Mecánica: IP64 · Salida: según conexión
Resistencia a impactos / vibración	50 G x 11 ms · 12 G (10 ÷ 2000 Hz)
Temperatura	Funcionamiento 0 ÷ 70 °C · almacenamiento -30 ÷ 85 °C (personalizable bajo pedido)
Otras características
Cable y fuerzas de tracción	Ø 1,35 mm, acero inoxidable · Extracción 20 N · Retracción 10 N
