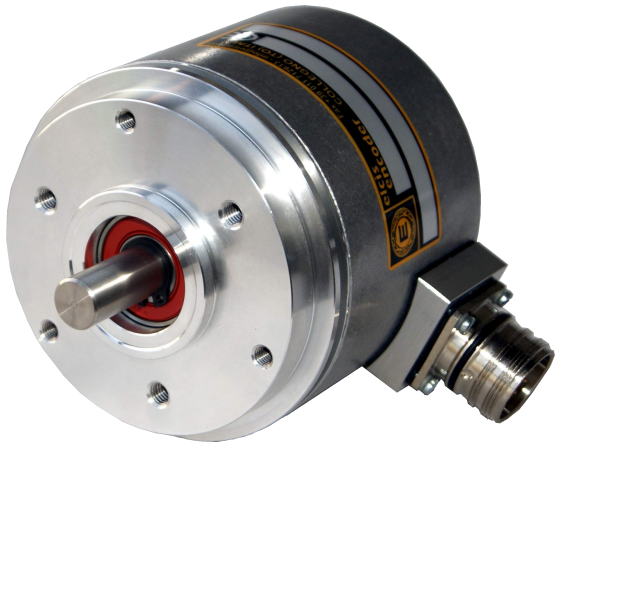

Encoder Absoluto Multivuelta A/790A
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES
El ELCIS 790A (A/790A) es un encoder absoluto multivuelta programable de hasta 65536 pasos (16 bit) en 4096 vueltas (12 bit), con interfaz SSI y salidas incrementales Sin/Cos a 1024 ppr o RS422 de hasta 16384 pulsos por vuelta. Para aplicaciones donde la robustez es un requisito fundamental: eje de acero inoxidable Ø12 h7 con 15 kg de carga radial/axial, resistencia a 40 G de impacto y 12 G de vibración, y funcionamiento entre -20 y +85 °C con alimentación de 10–30 V.
Como encoder absoluto multivuelta óptico con sensor OptoAsic, el A/790A es programable hasta 65536 pasos (16 bit) en 4096 vueltas (12 bit), con salida en código Gray o Binario por interfaz serie SSI con Preset. Admite además salida Sin/Cos de 1024 ppr o incremental RS422 de hasta 16384 pulsos por vuelta, y, con la opción PR, puede programarse por PC vía USB o por RS422 en código ASCII.
Dispone de eje de acero inoxidable Ø12 h7 con capacidad de carga radial/axial de 15 kg, resistencia a impactos de 40 G (11 ms) y a vibraciones de 12 G (10–2000 Hz), y trabaja entre -20 y +85 °C con alimentación de 10 a 30 V.
- Resolución programable hasta 65536 pasos en 4096 vueltas.
- Interfaz serie SSI con Preset y salida adicional incremental RS422 de hasta 16384 pulsos/vuelta.
- Programable (opción PR) mediante software de PC por USB, o por interfaz RS422 en código ASCII.
- Resistencia a impactos de 40 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).
Preguntas Frecuentes Técnicas
¿Qué interfaz utiliza el A/790A para transmitir la posición?
Una interfaz serie síncrona SSI con entradas de reloj, dirección (DIR) y preset, con electrónica de salida RS422. El valor se transmite empezando por el bit más significativo (MSB).
¿Puede programarse la resolución del encoder?
Sí, con la opción (PR) Programable (máx. 8192 div/vuelta) se puede fijar el código de salida (Gray o Binario), la resolución (hasta la máxima resolución física del encoder), el valor de preset y el sentido de conteo mediante un software de PC conectado por USB, o mediante una interfaz RS422 en código ASCII. El software y el cable se suministran bajo pedido.
¿Qué salidas adicionales admite además de la interfaz SSI?
El A/790A admite salida Sin/Cos de 1024 ppr (opción S) o salida incremental RS422 de hasta 16384 pulsos por vuelta (opciones I1 a I5: 1024, 2048, 4096, 8192 o 16384).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 850 g |

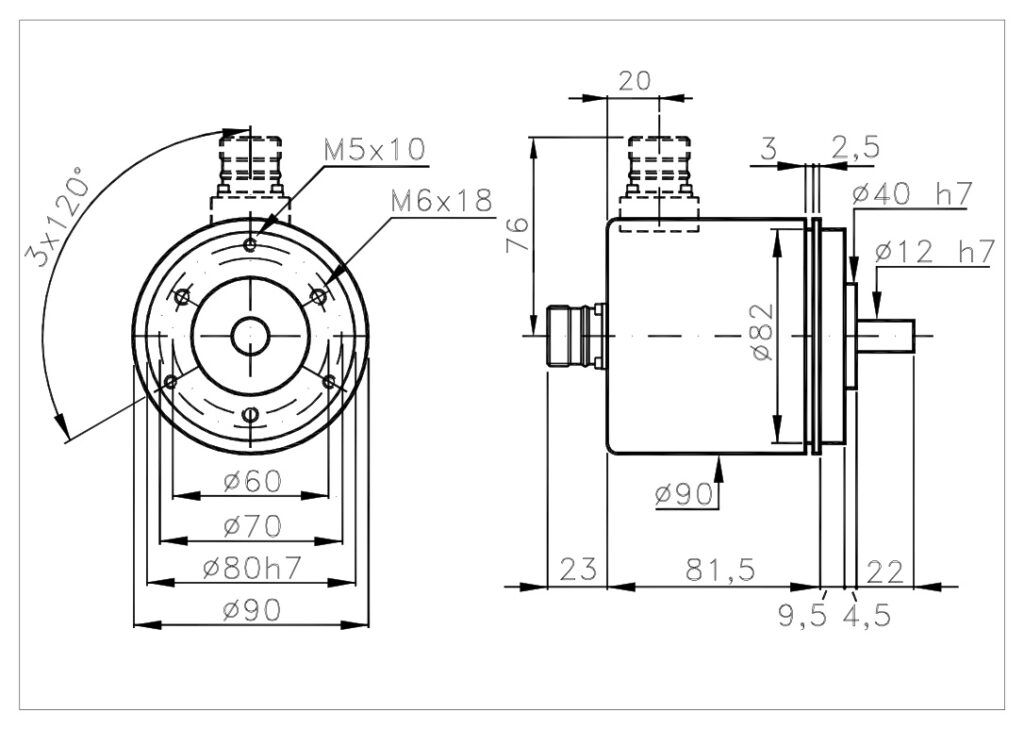

| Eje | Ø12 h7 inox (opc. Ø10, Ø12,7, Ø14 o bajo pedido) |
| Carga radial/axial máx. | 15 kg |
| Eléctrica | |
| Protección lado salida | IP65 o IP66 según conector |
| Códigos de salida | Gray, Binario (programables) |
| Resolución máx. | 65536 pasos (16 bit) |
| Nº de vueltas máx. | 4096 (12 bit) |
| Alimentación | 10–30 V |
| Consumo máx. | 200 mA |
| Frecuencia máx. (reloj) | 500 kHz |
| Protección y entorno | |
| Protección lado eje | IP66 estándar · IP67 sellado |
| RPM máx. continuas | 6000 estándar · 3000 sellado (intermitentes: +30 %) |
| Resistencia a impactos | 40 G (11 ms) |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. func. / almacén. | -20 … +85 °C / -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/790A-M-G-4096-1030-S1-PR-CV-RA790AMG40961030S1PRCVR | multivuelta · Gray · (B) · resolución: 4096 · 10–30 V · SSI con Preset · Programable (máx. 8192 div/vuelta) · Cable 1 m · IP65 · salida: R |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
