Encoder Incremental para Motores I/40Z
Diseño miniatura Ø40 mm | Eje hueco pasante Ø6 a Ø12 mm | Acoplamiento tangencial | Base aluminio y tapa acero | 10 a 2500 impulsos/vuelta | Frecuencia máx. 180 kHz | Alimentación 5÷24 V | Carga de eje hasta 2 kg | Consumo máx. 60 mA | Peso de 120 g
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

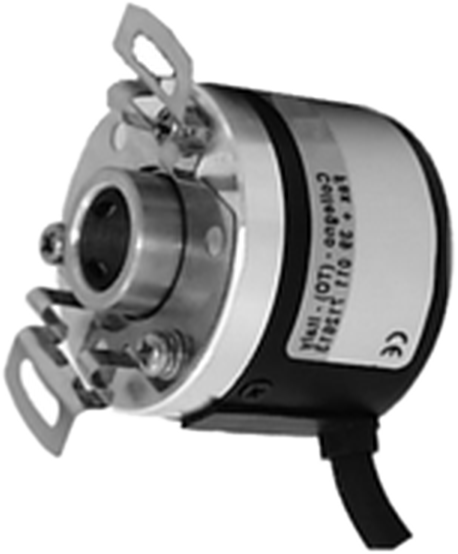

El modelo I/40Z de ELCIS es un encoder incremental miniatura equipado con acoplamiento tangencial, apto para usos generales.
Tiene base de aluminio, tapa de acero y eje pasante de acero de Ø6, Ø8, Ø10 o Ø12 mm, con 120 g de peso y carga máx. radial/axial de 2 kg.
Ofrece de 10 a 2500 impulsos por vuelta con frecuencia máx. de 180 kHz y electrónica NPN estándar, NPN colector abierto (R), push-pull (H) o line driver (N). Disponible en guemisa.es.

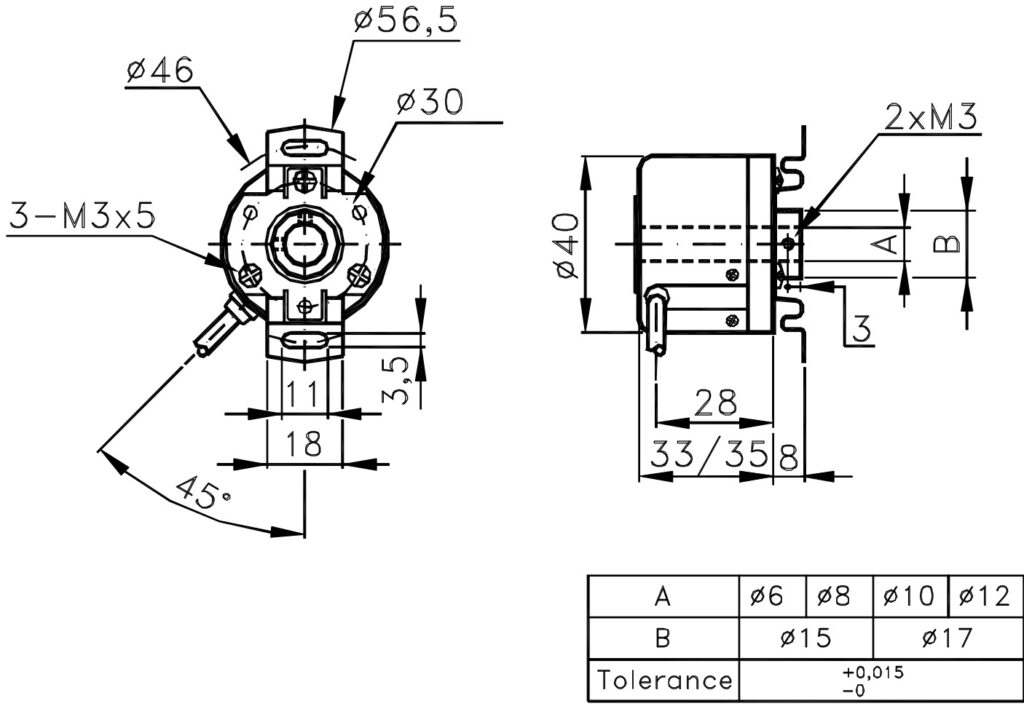

- Diámetro Ø40 mm: encoder miniatura con eje pasante Ø6, Ø8, Ø10 o Ø12 mm.
- Cuatro electrónicas de salida: NPN estándar, NPN colector abierto R, push-pull H y line driver N.
- Frecuencia máx. 180 kHz: de 10 a 2500 impulsos por vuelta, en valores estándar (ver ficha técnica).
- Base de aluminio y tapa de acero: 120 g de peso e IP52 en el lado del eje.
Preguntas Frecuentes Técnicas
¿Qué diámetros de eje pasante admite el encoder I/40Z?
Ø6, Ø8, Ø10 o Ø12 mm (códigos 6, 8, 10 y 12). El eje del encoder es de acero.
¿Qué frecuencia máxima alcanza?
180 kHz, con 10 a 2500 impulsos por vuelta.
¿Qué peso tiene el encoder I/40Z?
Pesa 120 g. La base es de aluminio y la tapa de acero.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Base de aluminio y tapa de acero |
| Peso | 120 g |
| Eje | Eje hueco pasante Ø6÷12 mm acero |
| Carga axial/radial máx. | 2 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión (cable IP65) |
| Alimentación | 5÷24 V (5 V ±5 %, 12÷24 V) |
| Consumo máx. | 60 mA (estándar) / 50 mA (line driver) |
| Impulsos por vuelta | 10 a 2500 |
| Frecuencia máx. | 180 kHz |
| Protección y entorno | |
| Protección lado eje | IP52 |
| RPM máx. continuas | 5000 rpm (RPM máx. intermitentes: RPM máx. continuas + 30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | -10 … +70 °C |
