Sensor Eddy Current Probe | 8 mV/µm | 0-2 mm

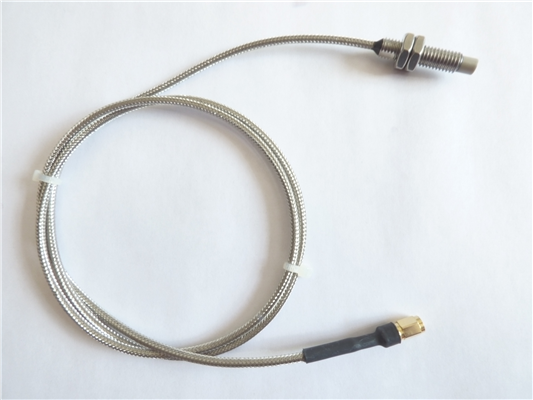

El sensor de corriente de Foucault industrial Monitran DS0023 está diseñado para aplicaciones críticas en monitoreo de desplazamientos en máquinas rotativas. Su arquitectura combina una sonda de acero inoxidable con una bobina de detección de alta resolución, optimizada para medir desplazamientos en el rango de 0 a 2 mm con una sensibilidad nominal de 8 mV/µm. La tecnología de corriente de Foucault permite una detección no contactante, ideal para entornos hostiles donde la interferencia mecánica es inadmisible. La sonda está equipada con un material de punta Peek, resistente a altas temperaturas y químicos, y un cable RG179 con aislamiento PTFE, permitiendo una longitud máxima de 9 metros sin pérdida de señal. Su diseño modular permite adaptaciones como salidas 4-20 mA, rango personalizado y versiones sumergibles.
La operación del sensor se basa en la variación de la inductancia en la bobina de detección al interactuar con el material calibrado (AISI 4140). La linealidad del 1% garantiza precisión en aplicaciones de desplazamiento en turbinas, bombas y herramientas de máquina. La frecuencia operativa de DC a 10 kHz permite una respuesta dinámica a vibraciones de alta frecuencia. La temperatura de operación del -30 °C a +180 °C, combinada con una sensibilidad térmica inferior al 5% en condiciones extremas, asegura estabilidad en entornos industriales severos. La salida de impedancia inferior a 50 Ohms facilita integración en sistemas de control de alta precisión.
Auditoría de Ingeniería Dual (FAQ)
La sensibilidad térmica del sensor se mantiene inferior al 5% en condiciones de operación extremas: menos del 5% a 150 °C en la sonda y menos del 5% a 80 °C en el driver. Esto se logra mediante el uso de materiales termorresistentes (Peek en la punta y acero inoxidable en el cuerpo) y una calibración de referencia en AISI 4140, que minimiza la deriva térmica en aplicaciones industriales severas.
El aislamiento PTFE (politetrafluoroetileno) en el cable RG179 ofrece una excelente resistencia química, térmica y eléctrica, permitiendo operar en ambientes con altas temperaturas (hasta +180 °C) y exposición a agentes corrosivos. Además, su baja constante dieléctrica reduce la atenuación de señal, manteniendo la integridad de la medición a distancias de hasta 9 metros sin necesidad de repetidores.
Propiedades
| Alimentación Eléctrica | -24 VDC @ 30 mA |
| Sensibilidad Nominal | 8 mV/µm |
| Rango Lineal | 0 a 2 mm |
| Linealidad | 1% nominal |
| Rango de Frecuencia | DC a 10 kHz |
| Temperatura Operativa (Sonda) | -30 °C a +180 °C |
| Temperatura Sensibilidad (Sonda) | Menos del 5% a 150 °C |
| Material de Punta | Peek |
| Material del Cuerpo | Acero inoxidable |
| Cable | RG179 PTFE aislado |
| Longitud Máxima de Cable | 9 metros |
| Material de Calibración | AISI 4140 |
| Opciones | 4-20 mA, rango personalizado, sumergible, diseño personalizado, longitud de cable |
