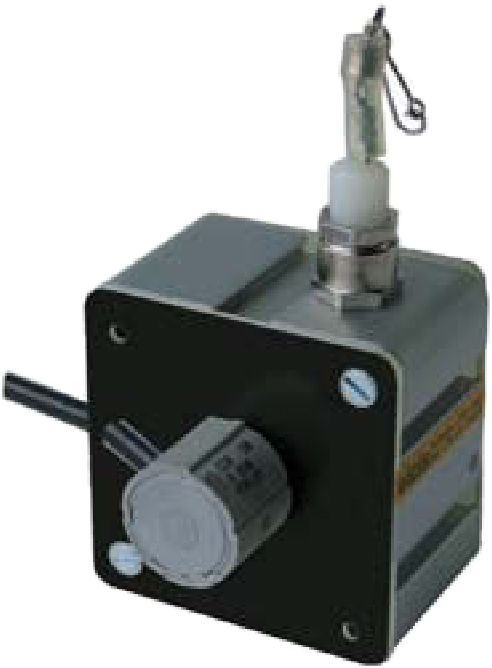

Transductor Lineal por Cable F5A
- Fabricante: ELCIS Encoder
- Categoría: Desplazamiento, SENSORES, Transductor Lineal por Cable, Transductores Lineales
El transductor lineal por cable F5A de ELCIS mide desplazamientos lineales de 0 a 1250 mm, con salida potenciométrica de 1 kΩ. Fabricación patentada.
El potenciómetro (W) tiene resolución infinita, coeficiente térmico de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Cable de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP50 en el potenciómetro e IP54 en la mecánica; la salida depende de la conexión. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S). Conexión por cable de 1 m (CV), con longitudes de 1 a 5 m (01 a 05), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Opciones: enganche de muelle (mosquetón) con polea (G), fijación magnética (M) y opción personalizada (X). Disponible en guemisa.es.
- Carreras nominales de 500 mm, 750 mm, 1000 mm y 1250 mm, con cable de acero inoxidable de Ø 0,51 mm.
- Salida potenciométrica de 1 kΩ con resolución infinita.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.

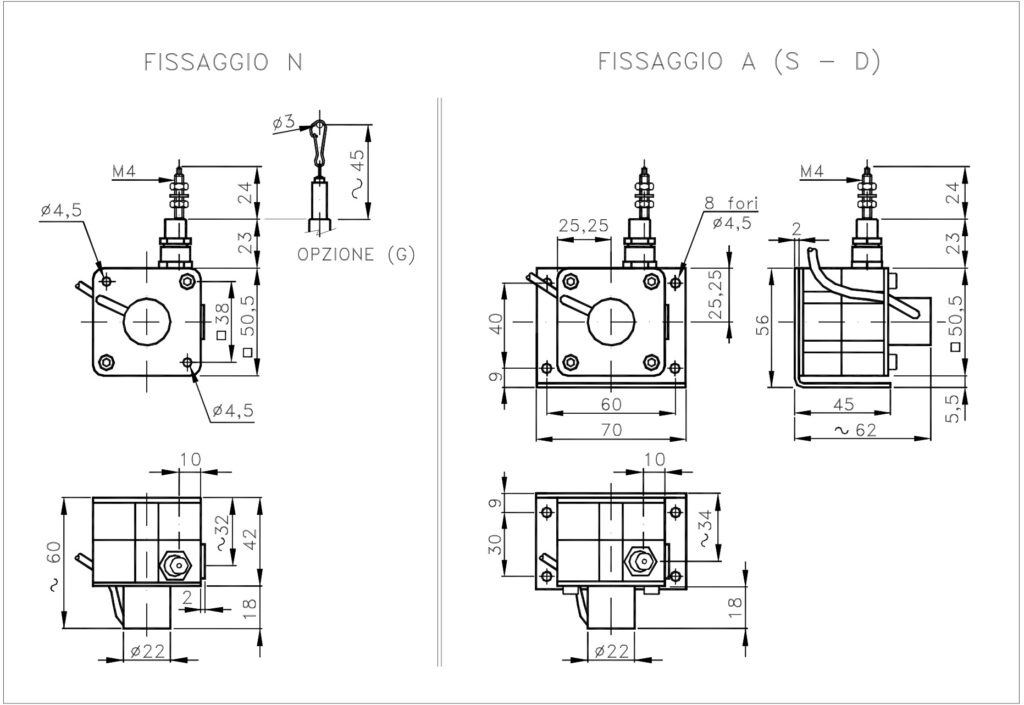

- Fijación N (sin escuadra) o A, D y S (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP50 en el potenciómetro e IP54 en la mecánica.
Preguntas Frecuentes Técnicas
¿Qué tipos de salida ofrece el transductor F5A?
Ofrece salida potenciométrica de 1 kΩ (W) con resolución infinita y rango útil del divisor del 3 % al 97 %.
¿Cuáles son las carreras nominales disponibles?
Los valores preferentes son 500 mm (050), 750 mm (075), 1000 mm (100), 1250 mm (125).
¿Qué opciones de fijación mecánica incorpora?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera nominal | 0 ÷ 1250 mm (500, 750, 1000 y 1250 mm) |
| Longitud de cable | 1 m (estándar), 2, 3, 4 y 5 m |
| Peso | 240 g |
| Cable y carcasa | Cable de acero inoxidable Ø 0,51 mm · carcasa de aluminio |
| Eléctrica | |
| Electrónica de salida | Potenciómetro 1 kΩ (W) |
| Resolución | Infinita |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protección y entorno | |
| Velocidad máx. de lectura | 1 m/s |
| Grado de protección | Potenciómetro: IP50 · Mecánica: IP54 · Salida: según conexión |
| Resistencia a impactos / vibración | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo / almacenamiento | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Otras características | |
| Fuerzas sobre el cable | Extracción <4,5 N · Retracción <3,5 N |
| Potenciómetro | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
