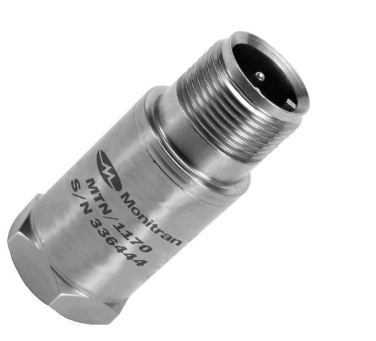

Acelerómetro Industrial Monitran MTN/1170
- Fabricante: Monitran
- Categoría: Accelerometers, Interruptor vibración, SENSORES
La monitorización de vibraciones en entornos industriales severos exige sistemas de conexión que resistan el desgaste mecánico y la contaminación por fluidos sin pérdida de señal. En aplicaciones críticas como bombas de proceso o ventiladores de gran tamaño, los cables fijos pueden ser un punto de fallo si sufren cortes o fatiga, complicando además las tareas de mantenimiento y calibración.
Este acelerómetro piezoeléctrico de corriente constante resuelve la fiabilidad de la conexión mediante un conector estanco tipo militar C5015 de 2 pines. Su arquitectura de base aislada galvánicamente elimina las interferencias por lazos de masa, permitiendo una transmisión de señal limpia de 100 mV/g. Al ser un sensor de entrada superior (top-entry), facilita la instalación en máquinas donde el acceso perimetral es limitado pero se dispone de altura libre para el cableado.
Fabricado íntegramente en acero inoxidable con sellado hermético IP67, está diseñado para operar con colectores de datos portátiles o sistemas de monitorización continua. Su base de 19 mm de diámetro permite un montaje estable incluso en superficies con curvaturas moderadas, asegurando una respuesta en frecuencia fiable hasta los 12 kHz.
- Conexión industrial robusta mediante conector C5015 de 2 pines (MIL-C-5015).
- Respuesta en frecuencia lineal de 2 Hz a 12 kHz con resonancia a 22 kHz.
- Diseño de base aislada que previene errores de lectura por ruido eléctrico en planta.
- Rango operativo de temperatura desde -25 °C hasta 120 °C.
Preguntas Frecuentes Técnicas
1. ¿Qué ventaja ofrece el conector militar frente a un cable integral?
El conector C5015 permite sustituir cables dañados en segundos sin desmontar el sensor de la máquina. Además, facilita el uso de colectores de datos portátiles, permitiendo al técnico conectar su equipo de medición solo durante la ruta de inspección.
2. ¿Es necesario usar un aislante externo para evitar bucles de tierra?
No. El MTN/1170 incorpora aislamiento interno de base (Base Isolated), lo que significa que el chasis del sensor está eléctricamente separado del circuito de medición, evitando que las corrientes de fuga de los motores contaminen la señal.
3. ¿Se puede instalar en exteriores o zonas con humedad alta?
Sí, el sensor cuenta con un grado de protección IP67. Siempre que se utilice el conector de acoplamiento adecuado (MTN/MH002), el sistema mantiene su estanqueidad frente a chorros de agua y polvo industrial fino.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sensor | Acelerómetro Industrial de Propósito General |
| Sensibilidad Estándar | 100 mV/g (±10% a 80 Hz) |
| Respuesta en Frecuencia | 2 Hz a 12 kHz (±5%) |
| Frecuencia de Resonancia | 22 kHz (Mínimo) |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Rango Dinámico | ±50 g |
| Temperatura de Operación | -25 °C hasta +120 °C |
| Sensibilidad Transversal | < 5% |
| Alimentación / Bias | 0.5 a 8 mA (CC) / 12V DC (Nominal) |
| Material del Cuerpo | Acero Inoxidable |
| Masa Dinámica | 40 gramos (Nominal) |
| Conexión Eléctrica | Conector 2-Pin C5015 (Militar) |
| Modelos Configurables | MTN/1170 (1/4″ UNF) y MTN/1170Q (Quick Fit) |
| Par de Apriete | 8 Nm |
| Grado de Protección | IP67 |
