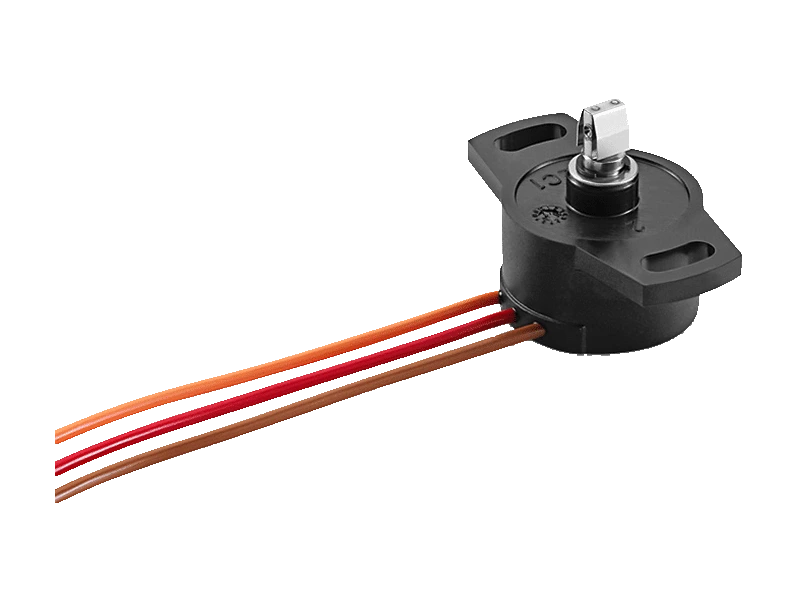

Potenciómetro rotativo de plástico conductor SP-2800
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Sensor desplazamiento angular, SENSORES
Potenciómetro rotativo SP-2800 de Novotechnik. Potenciómetro de plástico conductor, de 1 o 2 canales.
Potenciómetro que convierte un movimiento rotativo en una tensión proporcional, con tecnología de plástico conductor tanto en la pista resistiva como en la colectora. La carcasa y los cojinetes son de un plástico resistente a la temperatura y la fijación se hace con ranuras alargadas, que permiten el montaje y el ajuste mecánico. El acoplamiento a presión sin holgura permite una instalación muy rápida. El sensor no es sensible a la suciedad ni a la humedad, las conexiones son hilos sellados en la carcasa y los cursores multidedo de metal precioso amortiguados con elastómero aseguran el contacto en las condiciones de trabajo más duras. Hay modelos especiales con otros recorridos eléctricos y dimensiones de eje.
Puntos clave

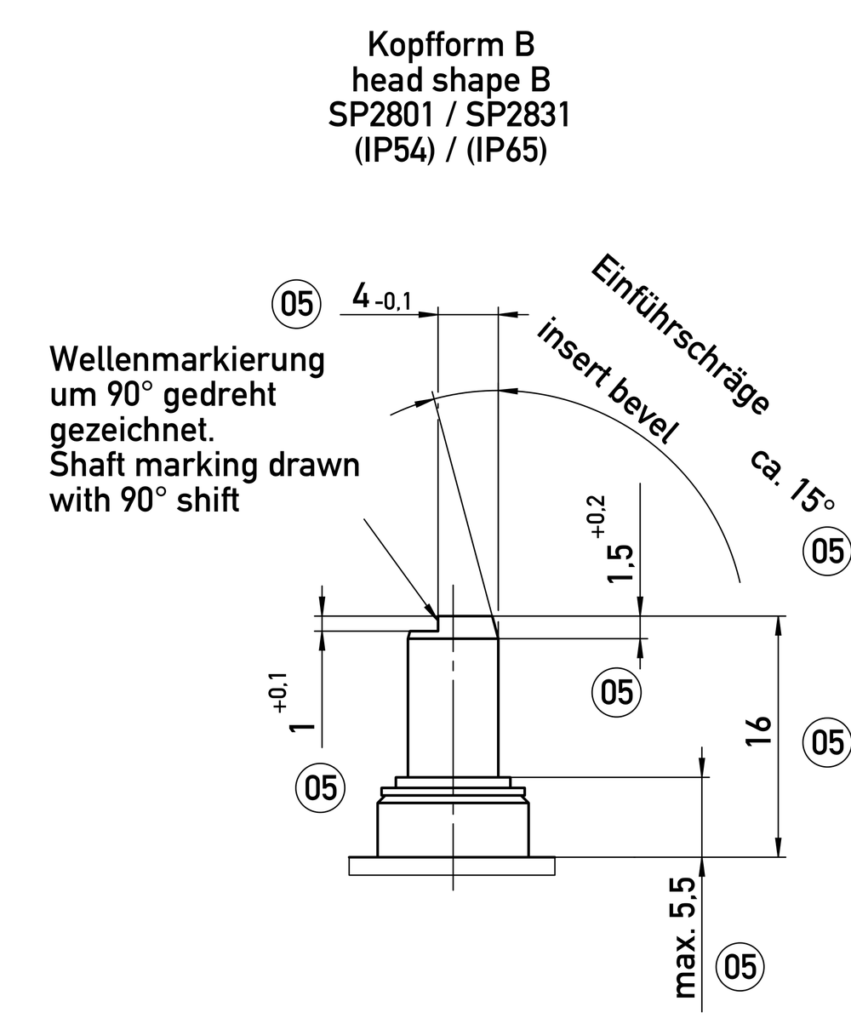

- Eje marcado (forma de cabeza B) o acoplamiento a presión (forma de cabeza D)
- Protección IP54 o IP65
- Vida larga: más de 50 millones de movimientos
- 1 canal o 2 canales (totalmente redundante)
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al potenciómetro rotativo SP-2800?
Se le pueden conectar accesorios recomendados MUP-080, MUP-110, MUP-160, MUP-410, MUK-350 y MAP-4000.
¿Cómo se pide el potenciómetro rotativo SP-2800?
Por ejemplo, SP-2841-308-000-001 es la versión con acoplamiento a presión (forma de cabeza D), IP65, 308° ±2°, 5 kΩ, 1 canal y hilos de 0,3 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo SP-2800?
Temperatura de trabajo: -40 … +120 °C. Protección: IP54 / IP65.
Propiedades
| Característica | Especificación |
|---|---|
| Datos eléctricos | |
| Señal de salida | Divisor de tensión |
| Tolerancia de la resistencia | ±20 % |
| Interlinealidad | ≤ ±2 % FS |
| Tensión máx. admisible Ub | 42 VDC |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Carcasa y cojinete | Plástico PPS-GF resistente a la temperatura |
| Eje | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Elemento resistivo | Plástico conductor |
| Cursor | Multidedo de metal precioso |
| Fijación | 2 tornillos M4 con arandelas; par de apriete máx. 180 Ncm |
| Carga admisible en el eje (estática o dinámica), axial y radial | 20 N |
| Conexión eléctrica | Hilos pelados y estañados de aprox. 1 mm², aislamiento TPE-PEE; 1 canal Ø 2,1 mm, 2 canales Ø 1,6 mm |
| Longitud de los hilos, códigos 001 y 006 | 0,3 m |
| Longitud de los hilos, código 003 | 1,5 m |
| Condiciones ambientales | |
| Velocidad máx. de trabajo | 120 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 100 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 |
| Temperatura de trabajo | -40 … +120 °C |
| Vida | > 50 millones de movimientos (con restricción al pasar sobre la zona muerta) |
| Referencia | Configuración |
|---|---|
| SP-2801-100-002-001SP2801100002001 | Art. 400019522 · Art. anterior (hoja): 400019722 |
| SP-2801-100-002-002SP2801100002002 | Art. 400019534 |
| SP-2801-308-000-001SP2801308000001 | Art. 400019520 · Art. anterior (hoja): 400019720 |
| SP-2801-308-000-002SP2801308000002 | Art. 400019529 |
| SP-2821-308-000-001SP2821308000001 | Art. 400019540 · Art. anterior (hoja): 400019740 |
| SP-2831-100-002-001SP2831100002001 | Art. 400019527 · Art. anterior (hoja): 400019727 |
| SP-2831-308-000-001SP2831308000001 | Art. 400019521 · Art. anterior (hoja): 400019721 |
| SP-2831-308-000-009SP2831308000009 | Art. 400019547 |
| SP-2836-100-002-101SP2836100002101 | Art. 400019532 |
| SP-2836-308-000-101SP2836308000101 | Art. 400019531 |
| SP-2836-345-065-101SP2836345065101 | Art. 400019533 |
| SP-2841-100-002-001SP2841100002001 | Art. 400019542 · Art. anterior (hoja): 400019742 |
| SP-2841-100-002-003SP2841100002003 | Art. 400019543 · Art. anterior (hoja): 400019743 |
| SP-2841-100-002-906SP2841100002906 | Art. 400019561 |
| SP-2841-100-067-006SP2841100067006 | Art. 400019565 · Art. anterior (hoja): 400019765 |
| SP-2841-130-050-003SP2841130050003 | Art. 400019544 · Art. anterior (hoja): 400019744 |
| SP-2841-308-000-001SP2841308000001 | Art. 400019541 · Art. anterior (hoja): 400019741 |
| SP-2841-345-065-001SP2841345065001 | Art. 400019564 · Art. anterior (hoja): 400019764 |
| SP-2846-100-002-101SP2846100002101 | Art. 400019551 |
| SP-2846-100-054-101SP2846100054101 | Art. 400019555 |
| SP-2846-100-067-102SP2846100067102 | Art. 400019571 |
| SP-2846-130-050-101SP2846130050101 | Art. 400019556 |
| SP-2846-308-000-101SP2846308000101 | Art. 400019550 |
| SP-2846-345-065-101SP2846345065101 | Art. 400019560 |
| SP-2890-100-002-101SP2890100002101 | Art. 400019591 |
| SP-2890-100-054-101SP2890100054101 | Art. 400019592 |
| SP-2890-100-067-102SP2890100067102 | Art. 400019505 |
| SP-2890-130-050-101SP2890130050101 | Art. 400019593 |
| SP-2890-345-065-101SP2890345065101 | Art. 400019590 |
| SP-2891-100-067-102SP2891100067102 | Art. 400019508 |
| SP-2891-308-000-101SP2891308000101 | Art. 400019506 |
| SP-2891-345-065-101SP2891345065101 | Art. 400019501 |
