Encoder multivuelta magnético sin contacto RSM-2800 SPI
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, Encoder Magnético Absoluto, Sensor desplazamiento angular, SENSORES

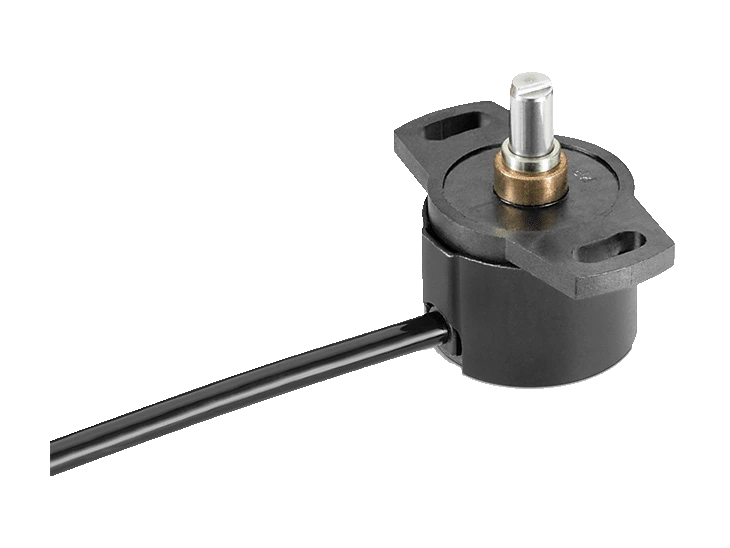

Encoder multivuelta magnético RSM-2800 SPI de Novotechnik. Sensor multivuelta True-Power-On.
Los sensores multivuelta con tecnología GMR (magnetorresistencia gigante) dan valores de posición absolutos, no necesitan señales de referencia ni alimentación o batería de respaldo para detectar las vueltas. Al detectarse los giros incluso sin alimentación y no perderse la información de posición en un corte de corriente, el RSM-2800, de solo 28 mm de diámetro, es un sensor rotativo True-Power-On. Funciona de forma magnética y sin contacto, con una vida muy larga, y detecta posiciones angulares de 2 a 16 vueltas.
Puntos clave
- Magnético, sin contacto; vida larga
- Rango de medida de 5040° o 5760° (14 o 16 vueltas)
- Sistema True-Power-On: cuenta las vueltas sin alimentación; sin engranajes ni baterías
- Con acoplamiento a presión o con eje marcado
- Protección IP54 a IP67
- Resolución de 16 bits; linealidad de hasta ±0,03 %
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al encoder multivuelta magnético RSM-2800 SPI?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el encoder multivuelta magnético RSM-2800 SPI?
El código de pedido tiene 5 casillas: versión mecánica, vueltas, ub, parámetros y conexión. Por ejemplo, RSM-2832-214-281-302 es la versión con eje Ø 6 mm con plano, IP65, 14 vueltas = 5040° (rango controlado), Ub = 5 VDC, SPI de 16 bits en código binario, creciente en sentido horario y cable apantallado de 5 polos y 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el encoder multivuelta magnético RSM-2800 SPI?
Temperatura de trabajo: -40 … +85 °C. Protección: IP54 / IP65 / IP67.
Propiedades

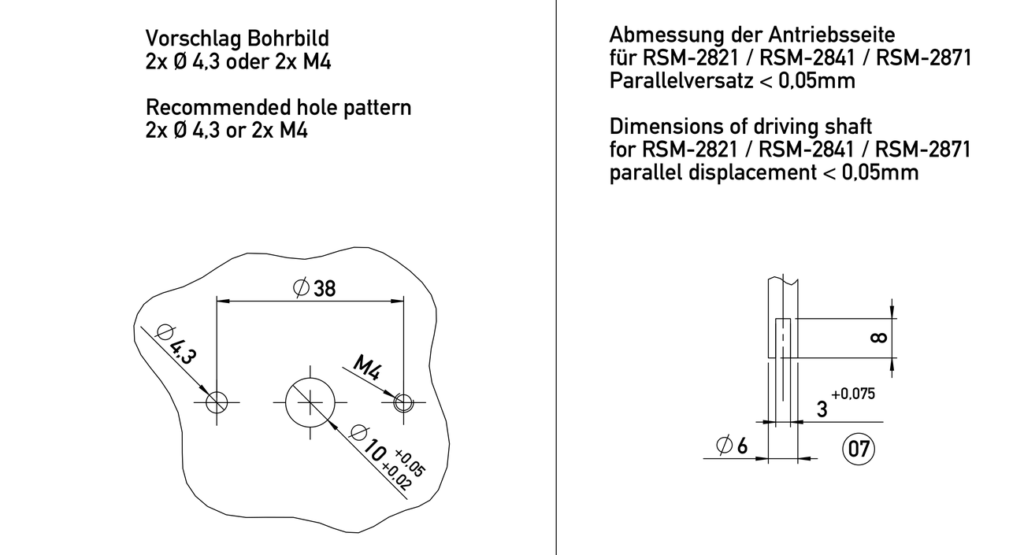

| Característica | Especificación |
|---|---|
| Datos de medida | |
| Rango de medida | 14 vueltas = 5040° (rango controlado) o 16 vueltas = 5760° (rango no controlado) |
| Protocolo | SPI |
| Código | Binario |
| Resolución | 16 bits en todo el rango de medida |
| Linealidad absoluta, 14 vueltas | ≤ ±0,036 % FS |
| Linealidad absoluta, 16 vueltas | ≤ ±0,031 % FS |
| Repetibilidad | ≤ ±0,5° |
| Histéresis | ≤ ±1° |
| Datos eléctricos | |
| Nivel | TTL (ver el manual «Multiturn SPI Detail») |
| Frecuencia de actualización (interna) | 1 kHz |
| Error de temperatura | ±0,1 % FS |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) |
| Consumo de corriente sin carga | típ. 25 mA |
| Protección contra inversión de polaridad | Sí (líneas de alimentación y salidas) |
| Protección contra cortocircuito | Sí (frente a GND y a Ub) |
| Frecuencia máx. de reloj | 100 kHz |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Temperatura de trabajo | -40 … +85 °C |
| MTTF (IEC 60050) | 193 años |
| Velocidad máx. de trabajo | 800 rpm |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP54 / IP65 / IP67 |
| Insensibilidad a campos magnéticos de CC | < 15 mT |
| Vida | > 50 millones de movimientos (mecánicamente) |
| Compatibilidad electromagnética | |
| ESD, EN 61000-4-2 (descarga por contacto y por aire) | 4 kV, 8 kV |
| Campos electromagnéticos (RFI), EN 61000-4-3 | 10 V/m |
| Transitorios rápidos (burst), EN 61000-4-4 | 1 kV |
| Perturbaciones conducidas (campos de HF), EN 61000-4-6 | 10 V ef. |
| Campos magnéticos, EN 61000-4-8 | 30 A/m |
| Perturbaciones radiadas, EN 55016-2-3 | Zona industrial y residencial |
| Datos mecánicos | |
| Carcasa | Plástico PPS-GF40/SF50 resistente a la temperatura |
| Eje | Acero inoxidable X8CrNiS18-9 (n.º 1.4305) |
| Fijación | 2 tornillos M4 con arandelas; par de apriete máx. 180 Ncm |
| Cojinete | Casquillo de bronce sinterizado |
| Recorrido mecánico | Continuo |
| Carga admisible en el eje (estática o dinámica), axial y radial | 20 N |
| Par de arranque | 0,15 Ncm (IP54), 0,5 Ncm (IP65), 1,0 Ncm (IP67) |
| Peso | aprox. 50 g |
| Conexión eléctrica | Cable 5 x 0,14 mm² (AWG 26) PUR, apantallado |
| Asignación de conexiones | |
| Señal | Cable 3.. |
| Tensión de alimentación Ub | GN |
| GND | BN |
| MISO | YE |
| SCLK | GY |
| /SS (selección de esclavo) | WH |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Versión mecánica | 2832 · 2841 |
| Vueltas de la característica | 214 |
| Tensión de alimentación Ub | 2 |
| Tipos preferentes | |
| Casilla | Valores preferentes |
| Parámetros SPI | 81 |
| Conexión eléctrica | 302 |
| Opción | Significado |
|---|---|
| Ejemplo: RSM-2832-214-281-302 = eje Ø 6 mm con plano, IP65, 14 vueltas = 5040° (rango controlado), Ub = 5 VDC, SPI de 16 bits en código binario, creciente en sentido horario y cable apantallado de 5 polos y 1 m. | |
| 1 · Versión mecánica | |
| 2802 · 2832 · 2862 | Eje Ø 6 mm con plano, IP54 · IP65 · IP67 |
| 2821 · 2841 · 2871 | Acoplamiento a presión, IP54 · IP65 · IP67 |
| 2 · Vueltas de la característica de salida | |
| 214 | 14 vueltas = 5040°, rango de medida controlado |
| 216 | 16 vueltas = 5760°, rango de medida no controlado |
| 3 · Tensión de alimentación Ub | |
| 2 | 5 VDC |
| 4 · Parámetros SPI | |
| 81 | SPI de 16 bits, código binario, creciente en sentido horario |
| 82 | SPI de 16 bits, código binario, creciente en sentido antihorario |
| 5 · Conexión eléctrica | |
| 302 | Cable de 5 polos apantallado de 1 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
