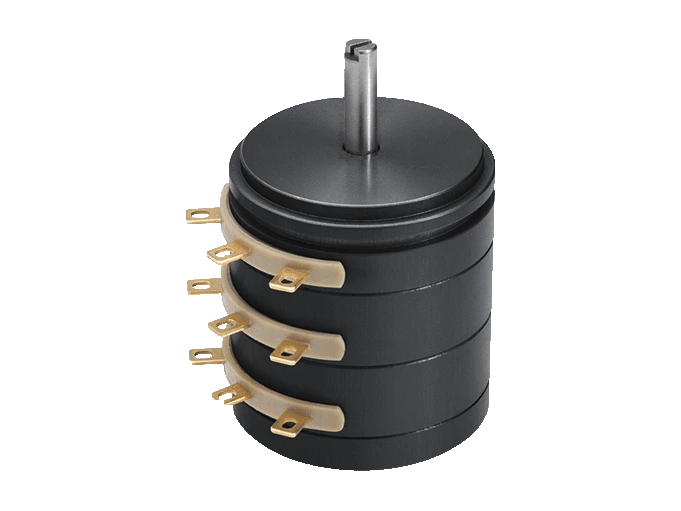

Potenciómetro rotativo multisección P-2500
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, Sensor desplazamiento angular, SENSORES
Potenciómetro rotativo multisección P-2500 de Novotechnik. Potenciómetro de precisión P-2500 en versión de varias secciones, redundante, con 2 o 3 elementos.
El potenciómetro de precisión P-2500 en versión multisección combina un contacto elemento-cursor de buen resultado probado con un diseño totalmente metálico. La calibración sincronizada de los canales da un buen funcionamiento en tándem, y el uso de varios rodamientos admite cargas altas en el eje. La versión multisección permite su uso en aplicaciones relacionadas con la seguridad; hay información de apoyo bajo pedido. El circuito eléctrico, de estructura simple, da una buena cobertura de diagnóstico.
Puntos clave
- Versiones redundantes con 2 o 3 secciones
- Linealidad ±0,3 % e interlinealidad
- Resolución mejor que 0,01°
- Giro continuo sin tope
- Vida de 50 millones de movimientos
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al potenciómetro rotativo multisección P-2500?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik y indicadores de proceso con display MAP.
¿Cómo se pide el potenciómetro rotativo multisección P-2500?
El código de pedido tiene 3 casillas: ángulo eléctrico, versión y código. Por ejemplo, P-2501-120-285-001 (Art. 400003266) es la versión con 2 secciones, ángulo 120°. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo multisección P-2500?
Temperatura de trabajo: -40 … +100 °C. Protección: IP40 (DIN 40050 / IEC 529).
Propiedades
| Característica | Especificación |
|---|---|
| Medida | |
| Recorrido mecánico | 360°, continuo |
| Tolerancia de la resistencia | ±20 % |
| Linealidad independiente | ±0,3 % FS |
| Interlinealidad | ±1 % FS |
| Repetibilidad | 0,01° |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Tensión máx. admisible aplicada | 42 VDC |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | máx. 10 mA |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Diámetro de la carcasa | Ø 27 ±0,3 mm |
| Carcasa | Aluminio anodizado |
| Eje | Acero inoxidable |
| Rodamientos | Rodamientos de acero inoxidable |
| Elemento resistivo | Plástico conductor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Terminales de latón dorado |
| Fijación | Abrazadera con 2 tornillos cilíndricos M4x10 |
| Carga admisible en el eje, axial y radial, estática o dinámica | 15 N |
| Par de arranque | < 1,5 Ncm |
| Velocidad máx. de trabajo | 2000 min⁻¹ |
| Peso | 24 g (2 secciones) / 31 g (3 secciones) |
| Condiciones ambientales | |
| Temperatura de trabajo | -40 … +100 °C |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque IEC 60068-2-27 | 50 g (11 ms) |
| Vida | 50 × 10⁶ movimientos |
| Protección | IP40 (DIN 40050 / IEC 529) |
| Referencia | Configuración |
|---|---|
| P-2501-120-285-001P2501120285001 | Art. 400003266 · Datos de la hoja: 2 secciones, ángulo 120°, 1 kΩ |
| P-2501-120-385-001P2501120385001 | Art. 400003263 · Datos de la hoja: 3 secciones, ángulo 120°, 1 kΩ |
| P-2501-240-286-001P2501240286001 | Art. 400003267 · Datos de la hoja: 2 secciones, ángulo 240°, 2 kΩ |
| P-2501-240-386-001P2501240386001 | Art. 400003264 · Datos de la hoja: 3 secciones, ángulo 240°, 2 kΩ |
| P-2501-345-253-001P2501345253001 | Art. 400003268 · Datos de la hoja: 2 secciones, ángulo 345°, 5 kΩ |
| P-2501-345-353-001P2501345353001 | Art. 400003265 · Datos de la hoja: 3 secciones, ángulo 345°, 5 kΩ |
