Encoder Incremental Doble Resolución I/115K
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Doble Resolución, SENSORES

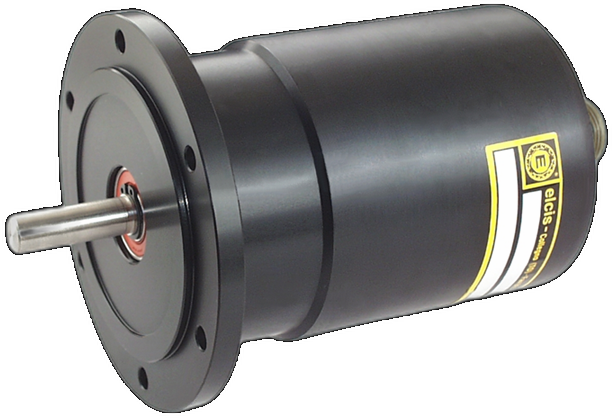

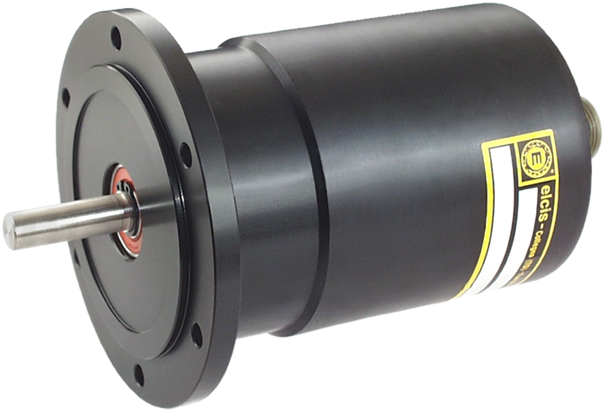

El ELCIS 115K (I/115K) es un encoder incremental de doble resolución con brida B10 Ø115 mm, formado por dos encoders internos que ofrecen 1 a 10000 + 1 a 2540 impulsos por vuelta. Sus salidas son independientes en número de impulsos, alimentación y electrónica, y están aisladas galvánicamente entre sí. La electrónica es NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, con frecuencia máxima de 100 kHz (300 kHz opcional) y alimentación de 5–30 V según versión. Base y tapa de aluminio anodizado, carcasa Ø90 mm, eje de acero inoxidable Ø11 h7 con 15 kg de carga radial/axial y peso de 1500 g. Trabaja de 0 a +70 °C, con protección IP65 en el eje (IP66 sellado) e IP65 a IP67 en la salida según conexión: cable, conector, conector en extremo de cable o caja de bornes (IP00).
El I/115K integra los dos encoders en una brida tipo B10. Ofrece 1 a 10000 + 1 a 2540 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø11 h7 que admite 15 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Par de arranque de 30 / 50 gcm (estándar / sellado) y peso de 1500 g.
- Resolución de 1 a 10000 + 1 a 2540 impulsos por vuelta y frecuencia de hasta 100 kHz (300 kHz opcional).
- Alimentación de 5 a 30 V según versión y electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.
- Hasta 6000 rpm continuas con rodamientos estándar y 3000 rpm con rodamiento sellado (opción Z).
Preguntas Frecuentes Técnicas
¿Cómo se indican los dos encoders en el código de pedido?
Los campos de impulsos por vuelta, alimentación y electrónica llevan dos valores, el del encoder I y el del encoder II; por ejemplo, 1000 / 500 impulsos, 5 / 82 de alimentación y N / B de electrónica.
¿Qué versiones de señal ofrece el I/115K?
Las versiones (1) a (9) combinan, para el encoder I y el encoder II, señal monodireccional, bidireccional o bidireccional + cero; la versión (0) es especial en los dos.
¿Qué opciones de protección del eje existen?
IP65 en versión estándar e IP66 con rodamiento sellado (opción Z, 3000 rpm continuas).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |

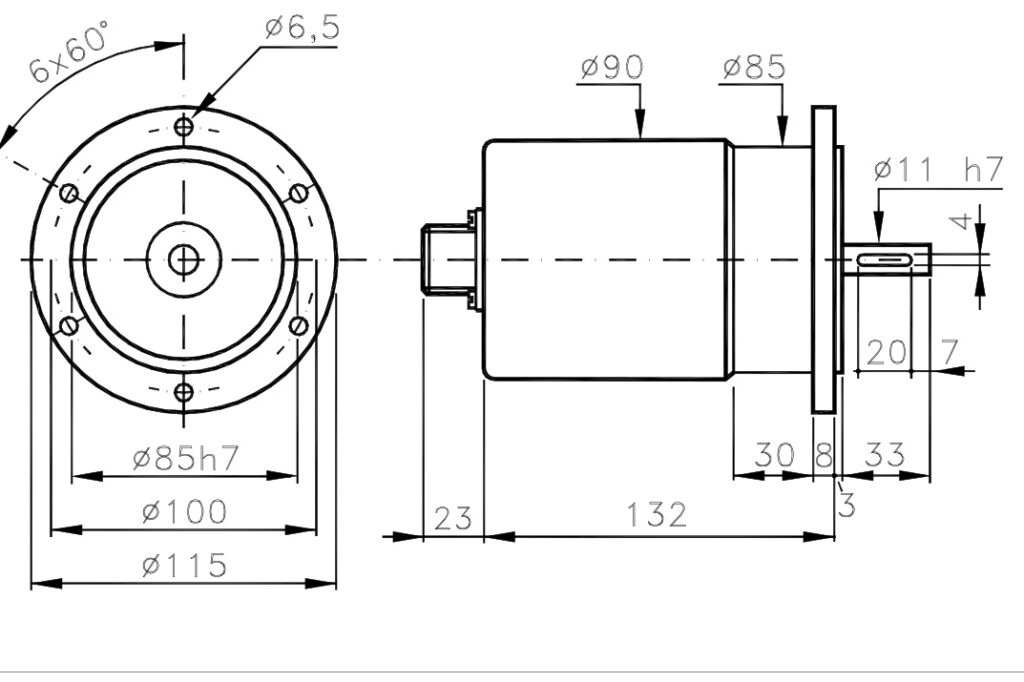

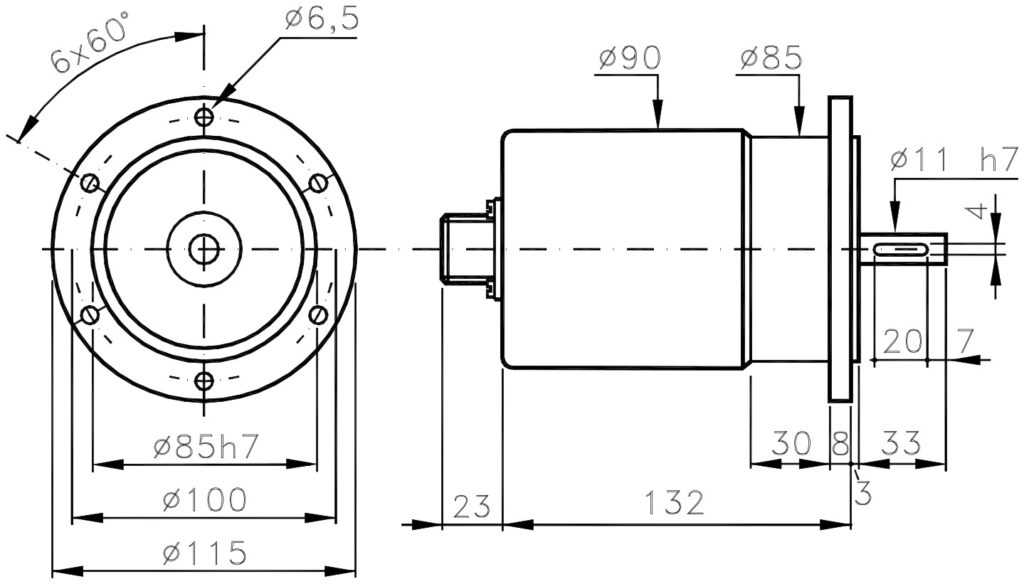

| Brida de montaje | Tipo B10 · Ø115 mm |
| Carcasa | Ø90 mm |
| Peso | 1500 g |
| Eje | Ø11 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 15 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP65 a IP67; caja de bornes IP00 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 10000 + 1 a 2540 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP65 estándar · IP66 sellado (Z) (sin opción de bajo par) |
| RPM máx. continuas | 6000 estándar · 3000 sellado (intermitentes: +30 %; sin opción de bajo par) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
