Encoder Incremental Miniatura I/38Q
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORES

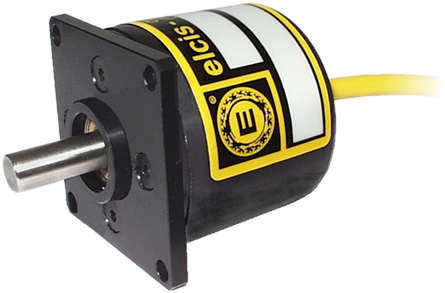

El ELCIS 38Q (I/38Q) es un encoder incremental miniatura con brida frontal cuadrada de 38 mm en aluminio anodizado y fijación entre centros de 32 mm.
Incorpora centrado frontal de Ø17,46 h7 y eje macizo de acero inoxidable de Ø6,35 h7. Ofrece de 1 a 2540 impulsos por vuelta con frecuencia de 60 kHz (opción de 100 kHz) y electrónicas NPN, PNP, Push-Pull, drivers 26LS31, 88C30 y TTL 7404.
Permite montaje de salida axial o radial mediante cable o conectores en extremo de cable, disponiendo de rodamientos de serie (6000 rpm), rodamientos sellados IP66 (3000 rpm) o rodamientos de bajo par IP53 (12000 rpm).

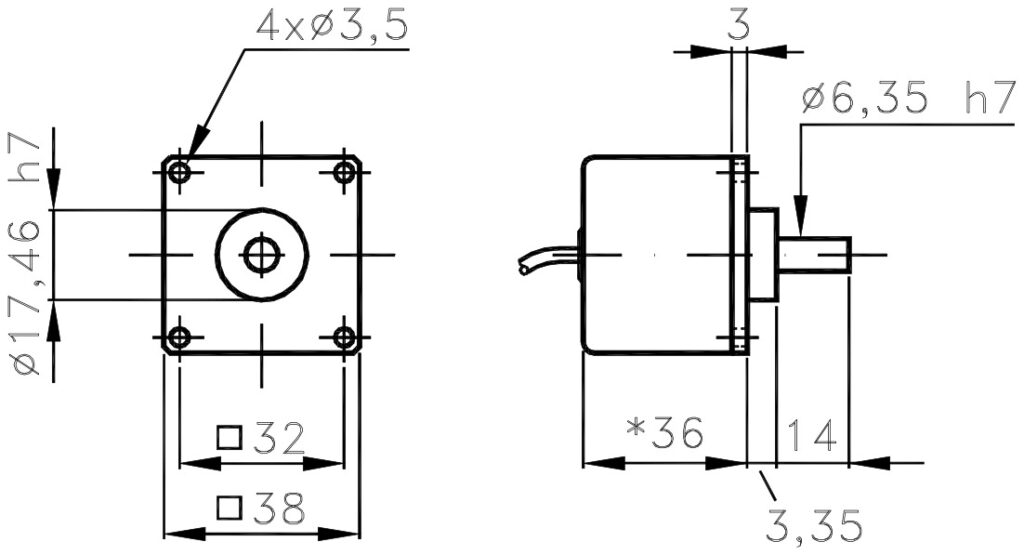

- Brida frontal cuadrada de 38 mm: distancia entre centros de 32 mm.
- Eje de acero inoxidable: eje macizo de Ø6,35 h7 y centrado frontal de Ø17,46 h7.
- Resolución y velocidad: de 1 a 2540 impulsos por vuelta con opciones de frecuencia de 60 kHz o 100 kHz.
- Alimentación y electrónica: 5÷30 Vcc con electrónicas NPN, PNP, Push-pull, drivers 26LS31 y 88C30 y TTL 7404.
Preguntas Frecuentes Técnicas
¿Qué diferencia al modelo I/38Q del modelo I/38?
El modelo I/38Q es similar al modelo I/38, pero con brida frontal cuadrada de 38 mm y fijación entre centros de 32 mm.
¿Qué diámetro de eje y resalte frontal presenta el modelo I/38Q?
Dispone de eje macizo de acero inoxidable de Ø6,35 h7 y resalte de centrado frontal de Ø17,46 h7.
¿Cuáles son las resoluciones de salida disponibles?
Ofrece de 1 a 2540 impulsos por vuelta.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Aluminio anodizado con brida cuadrada 38 mm |
| Peso | 100 g |
| Eje | Ø6,35 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 1 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 o IP65 (ver ficha técnica) |
| Alimentación | 5÷30 V (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA driver de línea (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 60 kHz (100 opción) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/38Q-100-5-B-N-CVI38Q1005BNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
