Encoder Incremental para Motores I/72E
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

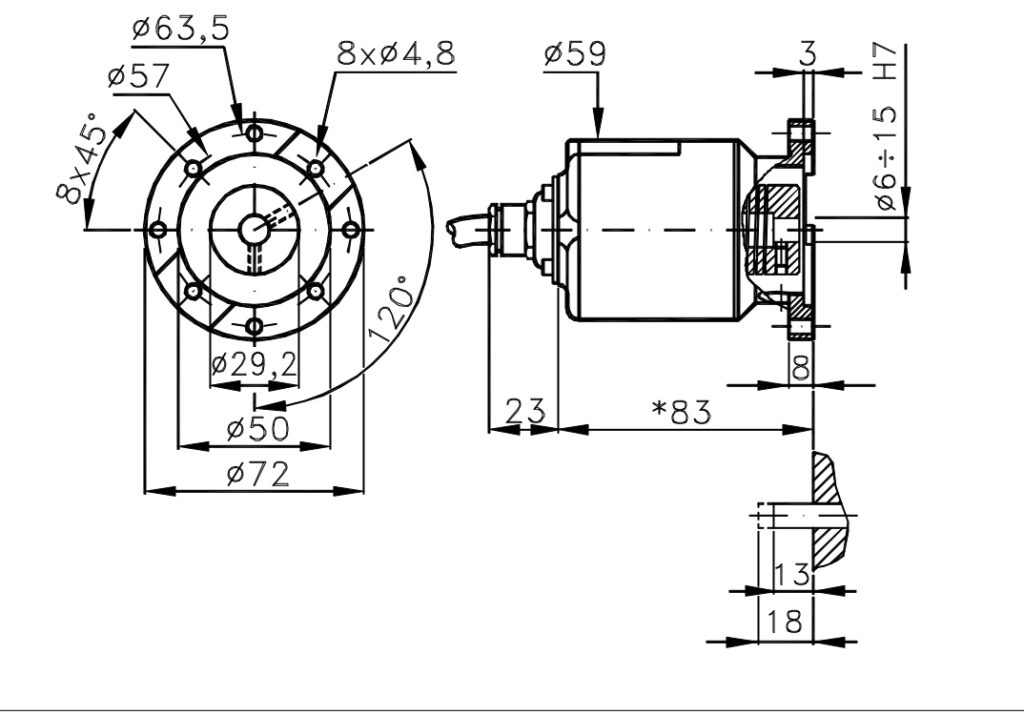

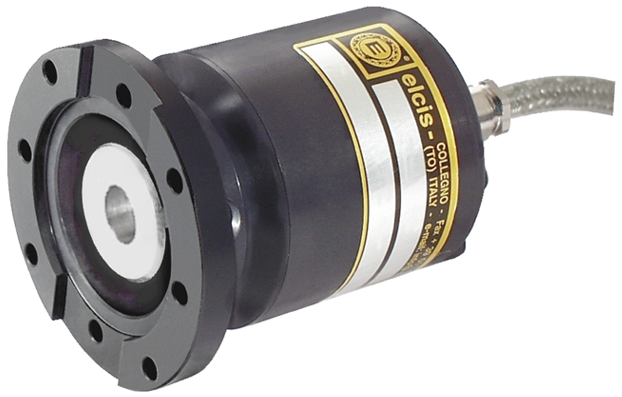

El ELCIS 72E (I/72E) es un encoder incremental con brida estandarizada Ø72 mm, acoplamiento helicoidal interno y de 1 a 25000 impulsos por vuelta. Está preparado para su instalación en motores.
La compensación máxima del acoplamiento es de ±0,25 mm axial, ±0,05 mm radial y ±2° angular. El eje hueco es de Ergal, de Ø6 a Ø15 mm, con base de aluminio anodizado, tapa de Valox 420 y 400 g de peso.
Da de 1 a 25000 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), alimentación de 5 a 30 V según versión e IP64 en el lado del eje (IP66 con rodamiento sellado); el IP del lado de salida depende de la conexión.
- Acoplamiento helicoidal interno: compensación máx. axial ±0,25 mm, radial ±0,05 mm, angular ±2°.
- Eje hueco de Ergal: Ø6, Ø8, Ø10, Ø12 o Ø15 mm (Ø n bajo demanda).
- Electrónicas de salida: NPN, PNP, push-pull, line driver, TTL, discriminador y sinusoidal 1 Vpp.
- Conexiones: cable CW de 1 m (IP65), conectores de 4 a 12 polos (IP63 a IP67) y conector en extremo de cable, con salida axial o radial.
Preguntas Frecuentes Técnicas
¿Cuánto compensa el acoplamiento del encoder I/72E?
Compensación máx. del acoplamiento: axial ±0,25 mm, radial ±0,05 mm y angular ±2°.
¿De qué material es el eje del I/72E?
Eje hueco de Ergal, en Ø6, Ø8, Ø10, Ø12 o Ø15 mm (Ø n bajo demanda).
¿Qué resoluciones admite?
De 1 a 25000 impulsos por vuelta, con frecuencia máx. de 100 kHz (300 kHz con la opción W).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 400 g |
| Eje | Eje hueco Ø 6÷15 mm en Ergal (personalizable bajo pedido) |
| Carga axial/radial máx. | 6 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP63 a IP67 |
| Alimentación | 5÷30 Vcc según versión |
| Consumo máx. | 120 mA estándar / 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 25000 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar / IP66 sellado |
| RPM máx. continuas | 6000 rpm estándar / 3000 rpm sellado (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo | 0 ÷ +70 °C (personalizable bajo pedido) |
| Temperatura de almacenamiento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/Z72E12-2500-824-B-B-CW-R-01IZ72E122500824BBCWR01 | rodamiento de bolas sellado · eje Ø 12 mm · 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull pro · Cable axial o radial (1 m, IP65) · salida radial |
