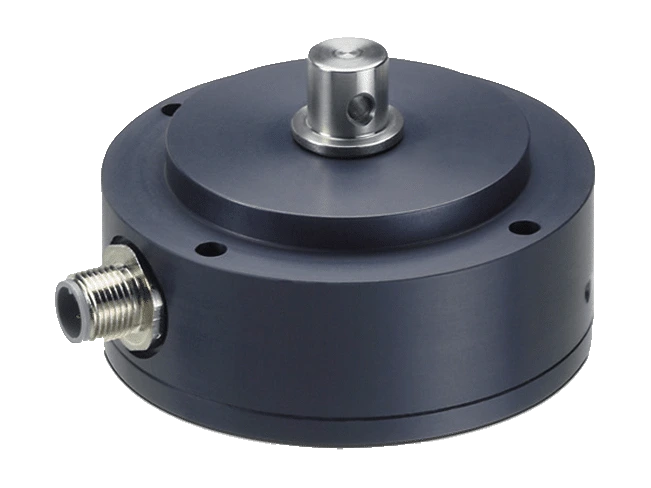

Potenciómetro rotativo para servicio pesado IPX-7900
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Sensor desplazamiento angular, SENSORES
Potenciómetro rotativo IPX-7900 de Novotechnik. Potenciómetro de plástico conductor con carcasa de aluminio anodizado y eje de acero inoxidable.
El IPX-7900 se desarrolló para medir el ángulo de dirección en sistemas de dirección electrohidráulicos y para trabajar en aplicaciones móviles bajo condiciones ambientales extremas. Usa la tecnología de potenciómetro de plástico conductor con cursor amortiguado de metal precioso. El doble rodamiento admite cargas altas en el eje, de modo que se pueden usar brazos de palanca (ver accesorios) u otros acoplamientos.
Puntos clave
- Sistema de medida potenciométrico absoluto, sin límite mecánico de giro
- 120°, 200° o 350°, en versión de uno o de dos canales
- Más de 100 millones de movimientos, también con vibraciones altas
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al potenciómetro rotativo IPX-7900?
Se le pueden conectar conectores y cables M12 de Novotechnik y acoplamientos y accesorios para sensores rotativos de Novotechnik.
¿Cómo se pide el potenciómetro rotativo IPX-7900?

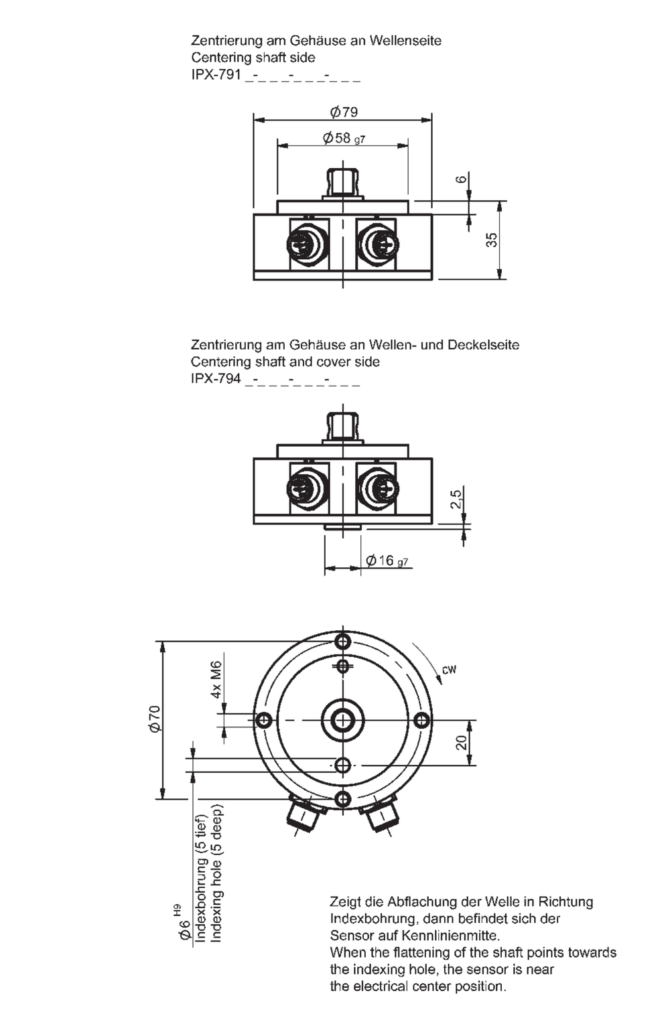

El código de pedido tiene 7 casillas: diseño / tamaño, carcasa, eje, canales, ángulo eléctrico, versión eléctrica y conexión eléctrica. Por ejemplo, IPX-7911-835-001-651 es la versión con ø79 x 35 mm, carcasa centrada en el lado del eje, eje de acero D13x12 mm, versión redundante, 350°, linealidad estándar y 2 conectores M12 de 4 polos. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo IPX-7900?
Protección: IP67 con salida de conector M12.
Propiedades
| Característica | Especificación |
|---|---|
| Medida | |
| Recorrido mecánico | 360°, continuo |
| Tolerancia de la resistencia | ±15 % |
| Repetibilidad | 0,002 % (0,007°) |
| Coeficiente de temperatura de la relación salida/tensión aplicada | típ. 10 ppm/K |
| Señal de salida | Ratiométrica a Ub |
| Datos eléctricos | |
| Tensión máx. admisible aplicada | 42 V |
| Corriente de cursor recomendada | < 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Resistencia de aislamiento (500 VDC, 1 bar, 2 s) | > 100 MΩ |
| Rigidez dieléctrica (50 Hz, 2 s, 1 bar, 500 VAC) | ≤ 1000 V RMS |
| Datos mecánicos | |
| Carcasa | Aluminio anodizado AlMgSi1, resistente a la niebla salina |
| Eje | Acero inoxidable (n.º 1.4305 / X10CrNiS18-9) |
| Rodamientos | Doble rodamiento |
| Elemento resistivo | Plástico conductor |
| Cursor | Multidedo de metal precioso |
| Fijación | 4 tornillos M6 |
| Carga admisible en el eje, estática o dinámica | 300 N |
| Par de operación máx. (*) | 4 Ncm |
| Velocidad máx. de trabajo | 50 min⁻¹ |
| Peso | aprox. 500 g |
| Condiciones ambientales | |
| Temperatura de trabajo y almacenamiento | -40 … +105 °C |
| Vibración IEC 60068-2-6 | 5 … 2000 Hz, Amax = 0,75 mm, amax = 5 g |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Vida | > 100 × 10⁶ movimientos |
| MTTF | 429 años |
| Protección ISO 20653 | IP67 con salida de conector M12 |
| Protección ISO 20653 (cable) | IP6K9K con salida de cable |
| Referencia | Configuración |
|---|---|
| IPX-7901-101-120-103IPX7901101120103 | Art. 400104337 |
| IPX-7901-101-200-101IPX7901101200101 | Art. 400103972 |
| IPX-7901-101-350-103IPX7901101350103 | Art. 400012011 |
| IPX-7901-103-120-101IPX7901103120101 | Art. 400012007 |
| IPX-7901-103-200-101IPX7901103200101 | Art. 400012008 |
