TR-0050
- Fabricante: Novotechnik
- Categoría: Desplazamiento, SENSORES, Sensores lineales potenciométricos

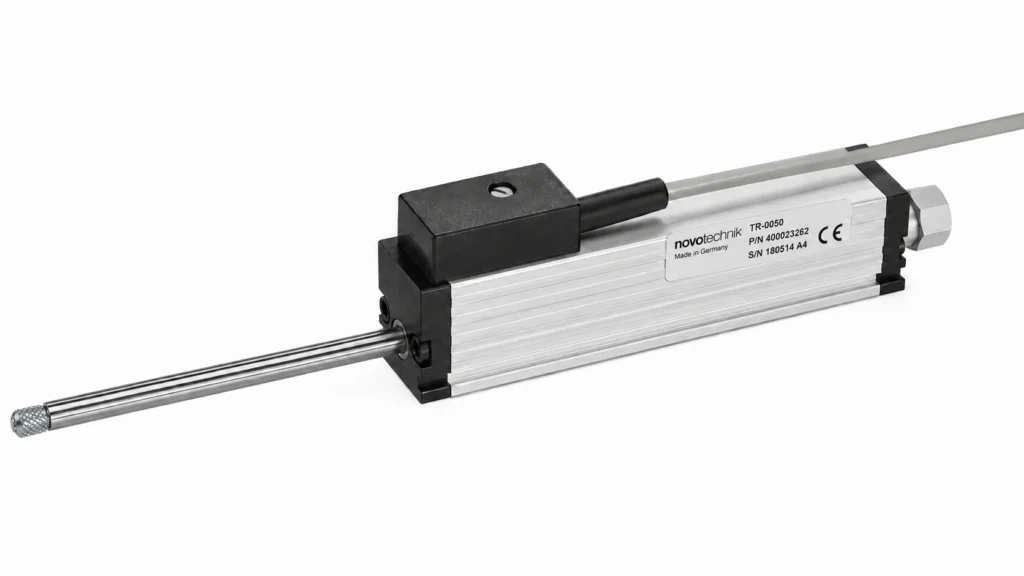

El transductor lineal potenciométrico TR-0050 de Novotechnik es un sensor tipo palpador con retorno por muelle interno y un recorrido de 0…50 mm, diseñado para la medición precisa de desplazamiento lineal y posición en aplicaciones exigentes, bancos de ensayo, maquinaria industrial y sistemas de monitorización en obra civil.
Su diseño extremadamente compacto de 18 x 18 mm, combinado con una construcción robusta en aluminio anodizado y una varilla de accionamiento de acero inoxidable guiada mediante doble apoyo deslizante, permite soportar fuerzas laterales elevadas y garantiza una elevada estabilidad de medida incluso en aplicaciones con levas, palpadores, cuñas mecánicas o mecanismos con ligeras desalineaciones.
La tecnología de resistencia en plástico conductor proporciona una vida útil superior a 100 millones de movimientos, una repetibilidad de hasta ±0,002 mm y una linealidad de hasta ±0,05 % FS en las versiones de máxima precisión. La frecuencia máxima de operación es de 14 Hz, permitiendo trabajar con movimientos lineales rápidos dentro de los límites especificados por el fabricante.
La versión TR-0050 incorpora salida mediante cable apantallado de 2 metros. La misma configuración mecánica está disponible en versiones con conector M8 y conector M16 dentro de la serie TRS de Novotechnik.
El sensor lineal potenciométrico TR-0050 es una solución idónea para:
- Automatización industrial
- Maquinaria de fabricación y montaje
- Equipos de ensamblaje, bancos de prueba y equipos de ensayo
- Instrumentación y metrología industrial
- Aplicaciones médicas
- Sistemas de automatización de edificios
- Instrumentación geotécnica y aplicaciones de obra civil
Para su integración en sistemas de control industrial, puede combinarse con acondicionadores de señal que permiten obtener salidas normalizadas de 0…10 V, ±10 V, 0…20 mA y 4…20 mA.
Propiedades
| Modelo | TR-0050 |
| Recorrido nominal | 0…50 mm |
| Rango eléctrico total | 0…52 mm |
| Recorrido mecánico | 55 mm ±1,5 mm |

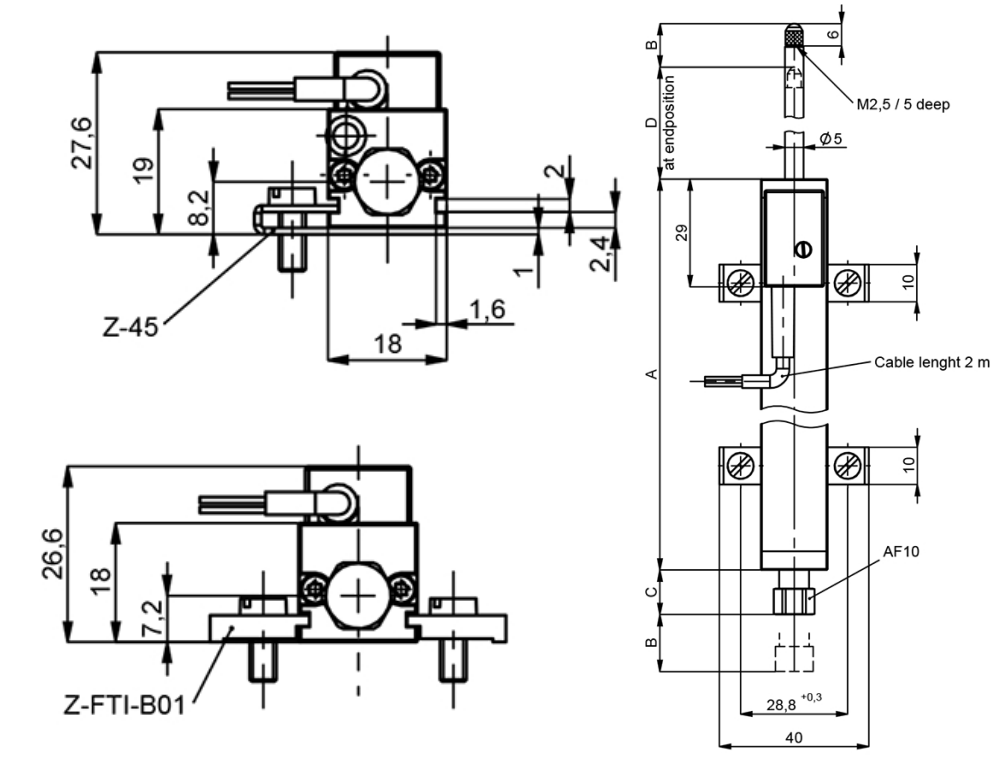

| Longitud cuerpo | 94,4 mm |
| Longitud sobresaliente varilla | 32 mm |
| Dimensiones sección | 18 x 18 mm |
| Linealidad estándar | ≤ ±0,15 % FS |
| Versión alta precisión | ≤ ±0,1 % FS |
| Versión máxima precisión | ≤ ±0,05 % FS |
| Repetibilidad | ≤ ±0,002 mm |
| Valor resistivo | 5 kΩ |
| Tolerancia resistencia | ±20 % |
| Salida | Divisor de tensión |
| Tensión máxima alimentación | 42 VDC |
| Coeficiente temperatura típico | 5 ppm/K |
| Corriente recomendada cursor | ≤ 1 µA |
| Corriente máxima cursor fallo | 10 mA |
| Resistencia aislamiento | ≥ 10 MΩ @500 VDC |
| Rigidez dieléctrica | ≤100 µA @500 VAC |
| Vida útil | >100.000.000 movimientos |
| Frecuencia máxima operación | 14 Hz |
| Fuerza operación extendido | ≤2,5 N |
| Fuerza operación retraído | ≤5 N |
| Fuerza máxima final carrera | 5 N |
| Material carcasa | Aluminio AlMgSi anodizado |
| Material varilla | Acero inoxidable AISI 303 / 1.4305 |
| Sistema guiado | Doble apoyo deslizante DU |
| Protección varilla | Antitorsión |
| Rosca interna varilla | M2.5 x 6 |
| Punta palpador | Bola metálica endurecida |
| Material cursor | Metal precioso multicontacto amortiguado |
| Protección IP | IP40 |
| Vibración | 20 g / 5…2.000 Hz |
| Choque | 50 g / 11 ms |
| Temperatura trabajo | -30…+100 °C |
| Humedad trabajo | 0…95 % HR sin condensación |
| Peso versión cable | 100 g |
| Montaje | Incluye abrazaderas Z-45 |
| Par fijación máx | 140 Ncm |
| Referencia versión cable | 400023262 |
| Referencia conector M8 | 400107047 |
| Referencia conector M16 | 400023272 |
