Encoder Incremental Estándar I/50
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Estándar, SENSORES

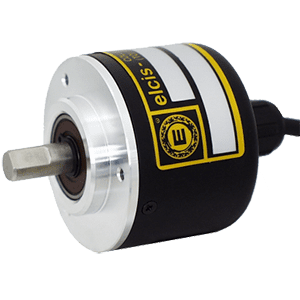

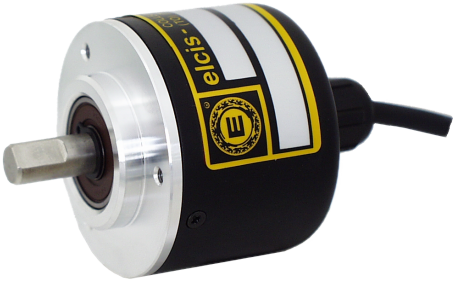

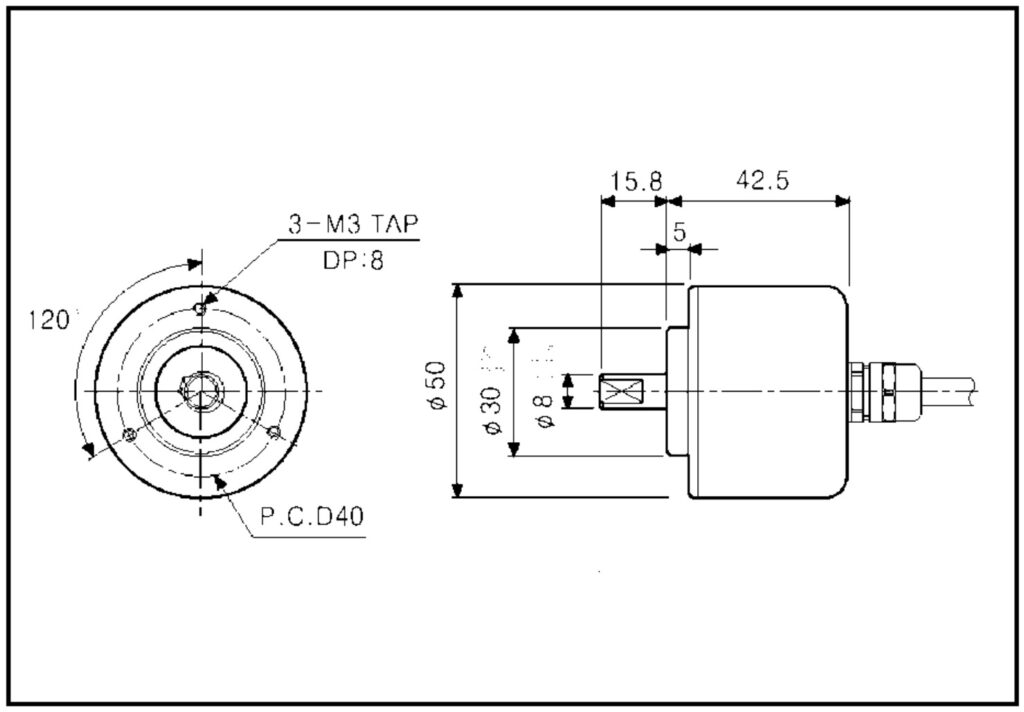

El ELCIS 50 (I/50) es un encoder incremental metálico de Ø50 mm con eje Ø8 mm y de 10 a 2500 impulsos por vuelta, para uso general. Base de aluminio, tapa de acero y un peso de 275 g. Admite 2,5 kg de carga radial/axial sobre el eje de acero inoxidable, trabaja de -10 a +70 °C y tiene protección IP52 en el lado del eje e IP65 en la salida, con cable de 2 m o conector en extremo de cable. Electrónica NPN, NPN colector abierto, push-pull o line driver, alimentada a 5 V ±5 % o de 12 a 24 V, con frecuencia máxima de 180 kHz y consumo de 60 mA estándar o 50 mA con line driver.
En carcasa metálica Ø50 mm, el I/50 ofrece de 10 a 2500 impulsos por vuelta, frecuencia máxima de 180 kHz y electrónica NPN, NPN colector abierto, push-pull o line driver, alimentado entre 5 y 24 V.
Base de aluminio, tapa de acero y eje de acero inoxidable Ø8 que admite 2,5 kg de carga radial/axial. Trabaja de -10 a +70 °C con protección IP52 en el lado del eje y se conecta por cable de 2 m o conector en extremo de cable, ambos con IP65.
- Resolución de 10 a 2500 impulsos por vuelta y frecuencia de hasta 180 kHz.
- Alimentación de 5 a 24 V.
- Electrónica de salida NPN, NPN colector abierto, push-pull y line driver.
- Hasta 5000 rpm continuas.
Preguntas Frecuentes Técnicas
¿Qué versión de señal ofrece el I/50?
Bidireccional + cero (BZ).
¿Qué tensiones de alimentación admite?
5 V ±5 % y 12–24 V.
¿Cómo se conecta el I/50?
Por cable de 2 m o por conector en extremo de cable (7, 10, 9, 12 o 5 contactos), ambos con protección IP65.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø50 mm |
| Peso | 275 g |
| Eje | Ø8 acero inoxidable |
| Carga radial/axial máx. | 2,5 kg |
| Eléctrica | |
| Protección lado salida | IP65 (cable y conector en extremo de cable) |
| Alimentación | 5–24 V (ver ficha técnica) |
| Consumo máx. | 60 mA estándar · 50 mA line driver |
| Impulsos por vuelta | 10 a 2500 |
| Frecuencia máx. | 180 kHz |
| Protección y entorno | |
| Protección lado eje | IP52 (sin opción sellada ni de bajo par) |
| RPM máx. continuas | 5000 (intermitentes: +30 %; sin opción sellada ni de bajo par) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | -10 … +70 °C |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/50-100-5-BZ-N-CVK-02I501005BZNCVK02 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Line driver · Cable · IP65 · salida axial |
| I/50-1000-1224-BZ-H-CVK-02I5010001224BZHCVK02 | 1000 impulsos/vuelta · 12–24 V · bidireccional + cero · Push-pull · Cable · IP65 · salida axial |
| I/50-1024-5-BZ-H-CVK-02I5010245BZHCVK02 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull · Cable · IP65 · salida axial |
| I/50-2000-1224-BZ-H-CVK-02I5020001224BZHCVK02 | 2000 impulsos/vuelta · 12–24 V · bidireccional + cero · Push-pull · Cable · IP65 · salida axial |
| I/50-360-1224-BZ-H-CVK-02I503601224BZHCVK02 | 360 impulsos/vuelta · 12–24 V · bidireccional + cero · Push-pull · Cable · IP65 · salida axial |
