Encoder Absoluto Monovuelta A/359C
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Monovuelta, SENSORES

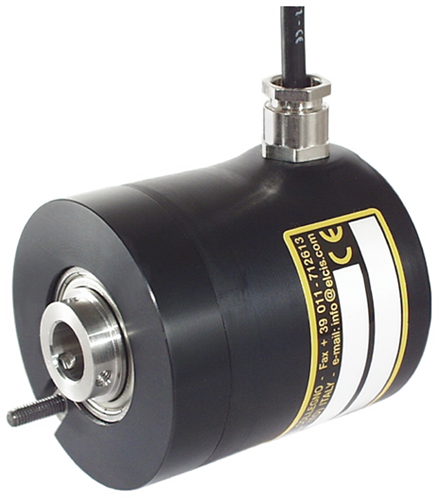

El ELCIS 359C (A/359C) es un encoder absoluto monovuelta óptico de 2 a 13 bits, con eje hueco y perno antirrotación tangencial incorporado, para aplicaciones industriales.
Como encoder absoluto monovuelta óptico, con fuente LED y fototransistores, el A/359C ofrece hasta 8192 pasos por vuelta (13 bit) en código Gray, Binario, Excess, BCD o personalizado. La salida es paralela, con opciones de LED de cero, Latch y Paridad, serie SSI (RS422) en Gray o Excess, o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.

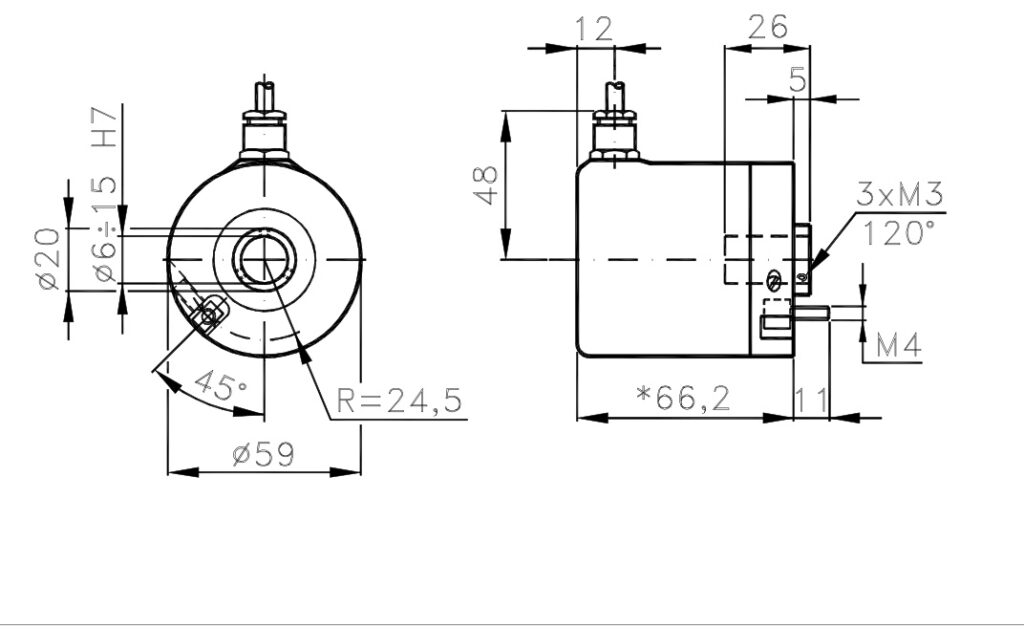

Tiene carcasa Ø59 mm de aluminio anodizado y eje hueco H7 de acero inoxidable de Ø6, Ø8, Ø10, Ø12 o Ø15 mm para 4 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP66 en versión sellada).
- Resolución de 2 a 13 bits: hasta 8192 pasos por vuelta.
- Cinco rangos de alimentación: 5 V y 15 V ±5 %, 8–24 V, 18–28 V y 10–30 V.
- Salida analógica de 10 bits, en corriente o en 0–10 V en 360°.
- Opción de Paridad para el chequeo automático de las etapas de salida.
Preguntas Frecuentes Técnicas
¿Qué resoluciones ofrece el A/359C en cada código?
En Gray, Binario y BCD, 8, 16, 32, 64, 128, 256 o 512 pasos por vuelta; en Gray y Binario, también 1024, 2048, 4096 u 8192; en Excess, Binario y BCD, 10, 100, 500, 1000, 180, 360, 720 o 900; y en Excess y Binario, 1440, 1800, 2000, 2880, 3600 o 4000. Otras resoluciones, bajo pedido.
¿Qué limitaciones tiene la salida analógica?
Convierte la posición con 10 bits (1024 div/vuelta) en una magnitud analógica en corriente o en tensión (0–10 V) para 360° de giro. Solo está disponible con alimentación de 15 V o 18–28 V y resolución 1024.
¿Puede usarse la interfaz SSI con código Binario o BCD?
No. La salida serie SSI solo está disponible con código Gray o Excess. Para Binario o BCD se usa la interfaz paralela, en la que la entrada Latch es estándar.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø59 mm |
| Eje | Hueco H7: Ø6, Ø8, Ø10, Ø12 o Ø15 mm, acero inox. (otros bajo pedido) · perno antirrotación tangencial (personalizable bajo pedido) |
| Carga radial/axial máx. | 4 kg |
| Vida rodamientos | 1,5 × 10⁹ rev (1000 rpm, 1/4 de carga máx.) |
| Eléctrica | |
| Interfaz | Paralela (estándar) · SSI (RS422) · analógica en corriente o tensión |
| Protección lado salida | IP65 (cable CV) |
| Alimentación | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consumo máx. | 200–400 mA según nº de bits (personalizable bajo pedido) |
| Frecuencia máx. | 50 kHz (personalizable bajo pedido) |
| Códigos de salida | Gray, Binario, Excess, BCD, personalizado |
| Resolución máx. | 8192 pasos/vuelta (13 bit) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado · IP53 bajo par |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 8000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operación / almacenamiento | 0 … +70 °C / -30 … +85 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| A/359C6-B-8192-1030-B-CV-R-01A359C6B81921030BCVR01 | eje Ø6 · Binario · 8192 pasos/vuelta · 10–30 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/Z359C15-G-1024-1828-B-CV-R-01AZ359C15G10241828BCVR01 | rodamientos sellados · eje Ø15 · Gray · 1024 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
