IP-6501-A502
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Sensor desplazamiento angular, SENSORES

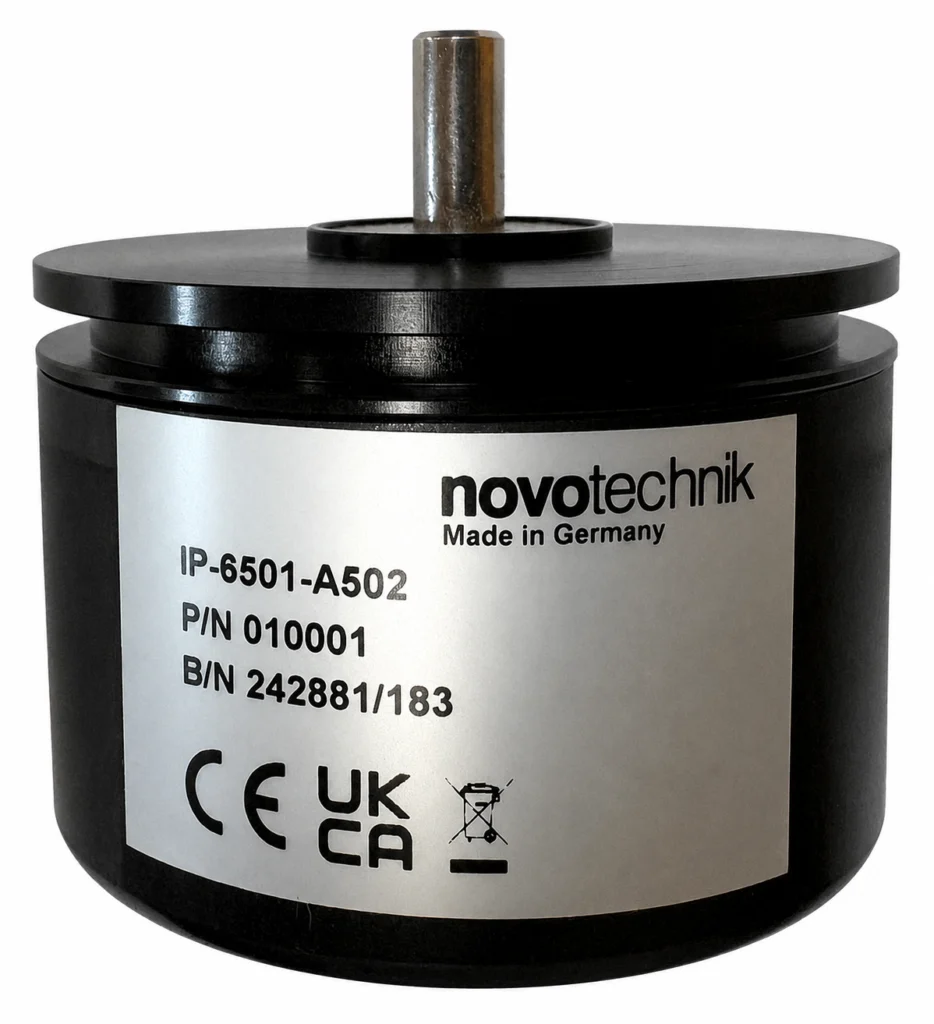

El potenciómetro rotativo industrial IP6501-A502 de Novotechnik es un sensor angular absoluto de alta precisión diseñado para la medición de posición y control de movimiento en aplicaciones industriales exigentes. Gracias a su tecnología potenciométrica de plástico conductivo, proporciona una señal analógica estable, una elevada precisión de medida y una excelente fiabilidad a largo plazo en sistemas de automatización, accionamientos, válvulas de control, bancos de ensayo y maquinaria industrial.
Su construcción robusta incorpora una carcasa de aluminio anodizado, eje de acero inoxidable y rodamientos de bolas de acero inoxidable. El sistema de sellado del eje y la conexión mediante conector industrial permiten alcanzar un grado de protección IP65, garantizando un funcionamiento fiable en entornos con presencia de polvo, humedad, vibraciones y suciedad.
La tecnología de resistencia en plástico conductivo proporciona una vida útil típica de hasta 100 millones de movimientos, una repetibilidad angular de 0,007° y una linealidad independiente de hasta ±0,075 %. El sensor dispone de un giro mecánico continuo de 360° y un recorrido eléctrico efectivo de 355° ±2°, ofreciendo una resolución prácticamente infinita y una medición angular precisa y estable incluso en aplicaciones de posicionamiento de alta exigencia. La velocidad máxima de funcionamiento alcanza las 2000 rpm dentro de los límites especificados por el fabricante.
El modelo IP6501-A502 incorpora conexión mediante conector industrial de 5 pines y puede combinarse con indicadores de proceso, acondicionadores de señal y sistemas de adquisición de datos para su integración en aplicaciones de control industrial y automatización.
El potenciómetro rotativo industrial IP6501-A502 es una solución idónea para:
- Automatización industrial
- Sistemas de posicionamiento angular
- Válvulas motorizadas y actuadores
- Bancos de ensayo y equipos de prueba
- Maquinaria de fabricación y montaje
- Instrumentación y metrología industrial
- Sistemas de control de movimiento
- Equipos sometidos a vibraciones y ambientes industriales severos
Propiedades
| Fabricante | Novotechnik |
| Modelo | IP6501-A502 |
| Referencia | 010001 |
| Tecnología | Plástico conductivo |
| Tipo | Potenciómetro rotativo industrial |
| Protección | IP65 |
| Recorrido mecánico | 360° continuo |
| Recorrido eléctrico | 355° ±2° |
| Resistencia nominal | 5 kΩ |
| Tolerancia resistencia | ±20 % |
| Linealidad independiente | ±0,075 % |
| Linealidad bajo pedido | ±0,05 % |
| Repetibilidad | 0,002 % (0,007°) |
| Coeficiente térmico típico | 5 ppm/K |
| Tensión máxima aplicada | 42 V |
| Corriente máxima cursor en fallo | 10 mA |
| Corriente recomendada cursor | ≤1 µA |
| Resistencia de protección | 5,6 kΩ |
| Resistencia de aislamiento | ≥10 MΩ |
| Rigidez dieléctrica | ≤100 µA @ 500 VAC / 50 Hz |
| Velocidad máxima | 2000 rpm |
| Par de arranque | <1,5 N·cm |
| Carga axial máxima | 45 N |
| Carga radial máxima | 45 N |
| Peso | 180 g |
| Material carcasa | Aluminio anodizado |
| Material eje | Acero inoxidable |
| Rodamientos | Bolas de acero inoxidable |
| Sistema de contacto | Cursor multifinger de metal precioso |
| Conexión eléctrica | Conector de 5 pines |
| Temperatura de trabajo | -40…+100 °C |
| Vibración | 5…2000 Hz |
| Amplitud vibración máxima | 0,75 mm |
| Aceleración máxima vibración | 20 g |
| Choque | 50 g / 11 ms |
| Vida útil | 100 millones de movimientos |
| Accesorios incluidos | 3 abrazaderas Z3-31 |
| Acoplamiento opcional | Z104 G6 |
| Acoplamiento opcional | Z105 G6 |
| Conector IP67 | EEM 33-70 |
| Conector acodado | EEM 33-72 |
