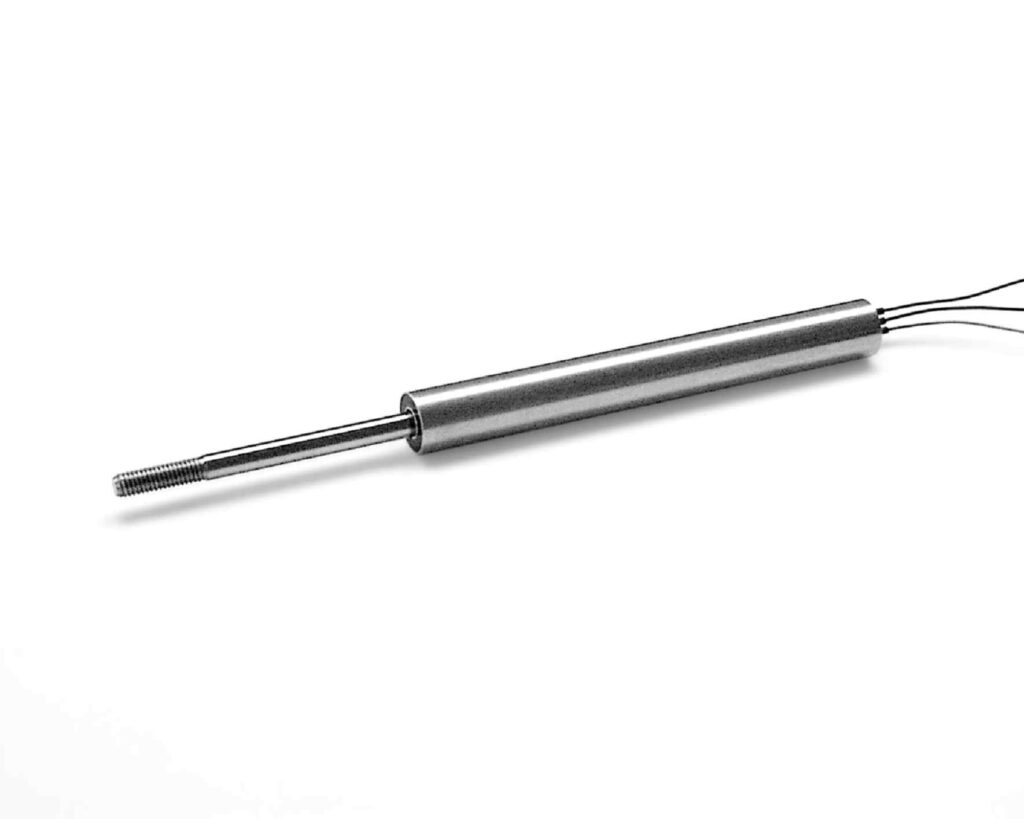

LVDT Lineal Schreiber Series SM26 y SM28
- Fabricante: Schreiber Messtechnik
- Categoría: Desplazamiento, LVDT Sin amplificar, SENSORES, Sensores LVDT
El LVDT lineal de las series Schreiber SM26 y SM28 es el estándar de alto rendimiento para la medición de desplazamiento en espacios extremadamente confinados. Con un diámetro de carcasa de apenas 10 mm en la serie SM26, este transductor inductivo ofrece una resolución infinita y una durabilidad mecánica sin fricción gracias a su núcleo magnético libre. Su diseño está optimizado para garantizar una estabilidad de señal e inmunidad EMI excepcional, siendo la solución preferida para la integración en servoválvulas, actuadores neumáticos y sistemas de control de procesos donde el espacio es un recurso crítico.
Este transductor de desplazamiento ha sido concebido para ofrecer una compatibilidad 1:1 / drop-in replacement en maquinaria industrial que requiere una actualización tecnológica sin modificar el diseño mecánico original. Gracias a su protección IP68 con salida de cable y la opción de conector M12 (Binder serie 723), el SM26/SM28 soporta condiciones de vibración de hasta 20g y choques de 250g. Su tecnología inductiva de medio puente requiere amplificación externa (series SM10/SM12), lo que permite separar la toma de datos del procesamiento electrónico para una máxima fiabilidad en entornos hostiles. Consulte el soporte técnico para la selección del núcleo guiado o palpador aquí.
Propiedades
| Parámetro de Ingeniería | Especificación Técnica SM26 / SM28 |
|---|---|
| Tecnología de Sensor | LVDT (Half bridge / Medio puente inductivo) |
| Diámetro de Carcasa | 10 mm (Serie SM26) | 12 mm (Serie SM28) |
| Rangos de Medida (mm) | 24, 40, 60, 80, 100, 150, 170, 200, 240, 360 |
| Precisión (Linealidad) | ± 0,5% (Estándar) | ± 0,25% (Opcional) |
| Alimentación Requerida | Frecuencia 10 kHz (Vía amplificador SM1x) |
| Grado de Protección | IP68 (Salida cable) | IP66 (Conector M12/723) |
| Rango de Temperatura | -40 °C hasta +85 °C (Hasta +100 °C con cable) |
| Estabilidad Térmica | < 0,01% / °C (Diseño compensado) |
| Resistencia a Vibraciones | 20 g rms (Frecuencia 20…2000 Hz) |
| Resistencia al Choque | 250 g SRS (Cumplimiento estándares industriales) |
| Material de Construcción | Acero Inoxidable (Tubo interior y exterior) |
| Opciones de Salida | Cable Directo | Conector Binder o M12 |
| Variantes Mecánicas | Núcleo libre | Palpador con muelle (.T) | Rótulas (.GH) |
| PCD de Montaje (Clamp) | 30,0 mm (Soportes SM906.260 / 261) |
| Amplificador Necesario | Schreiber Serie SM10 / SM12 / SM14 |
