Encoder Absoluto Multivuelta A/MM100
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES

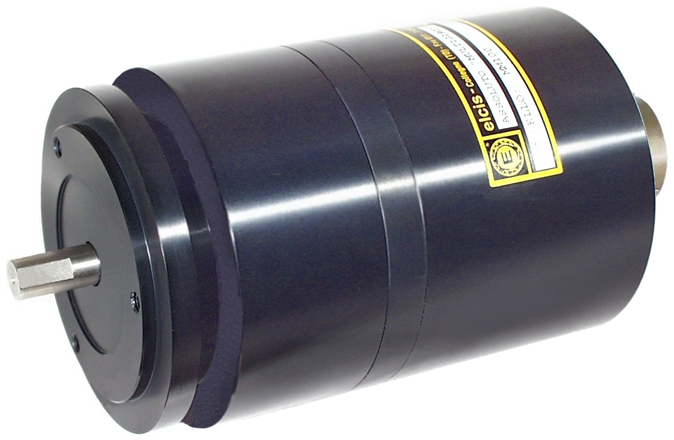

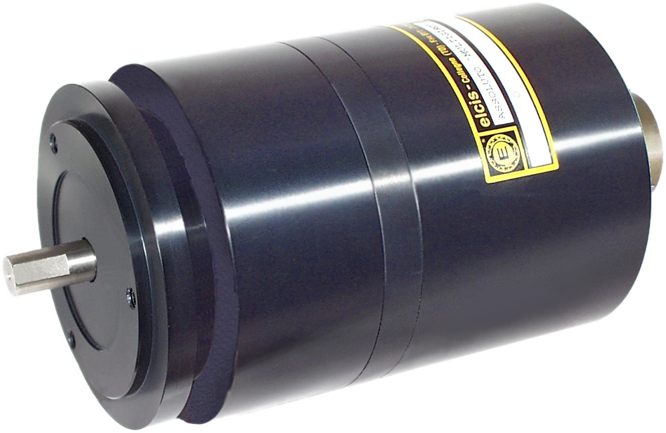

El ELCIS MM100 (A/MM100) es un encoder absoluto multivuelta óptico con brida Ø100 mm, de hasta 224 pasos en 4096 vueltas en código Gray o binario, o 106 pasos en 1000 vueltas en BCD. Para aplicaciones industriales pesadas, con fijación tipo servo, protección IP64 con conector CM6 y eje con IP65 en versión sellada, eje de acero inoxidable Ø12 h7 que admite 10 kg de carga radial/axial, resistencia a 50 G de impacto y 12 G de vibración, y funcionamiento entre 0 y +70 °C.
Como encoder absoluto multivuelta óptico, con fuente LED y fototransistores, el A/MM100 codifica la posición en Gray, Binario o BCD: hasta 224 pasos en 4096 vueltas en Gray/Binario y 106 pasos en 1000 vueltas en BCD. La lectura sale por interfaz paralela, con opciones de Latch, LED de cero y Multiplexor, o por interfaz serie SSI (RS422) en código Gray.

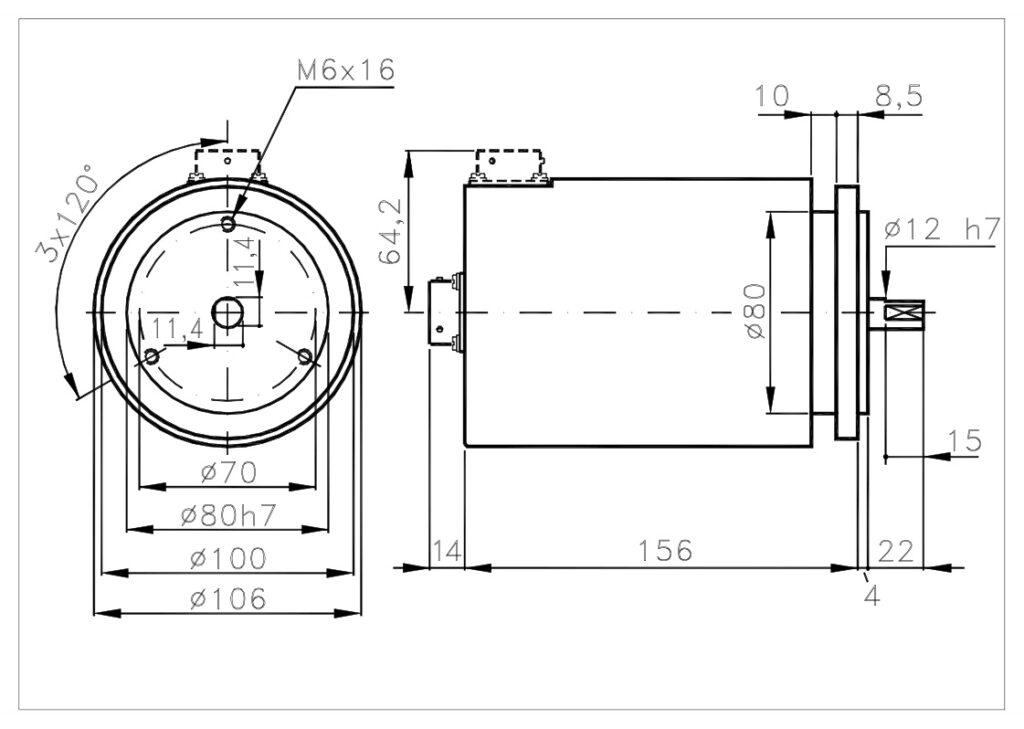

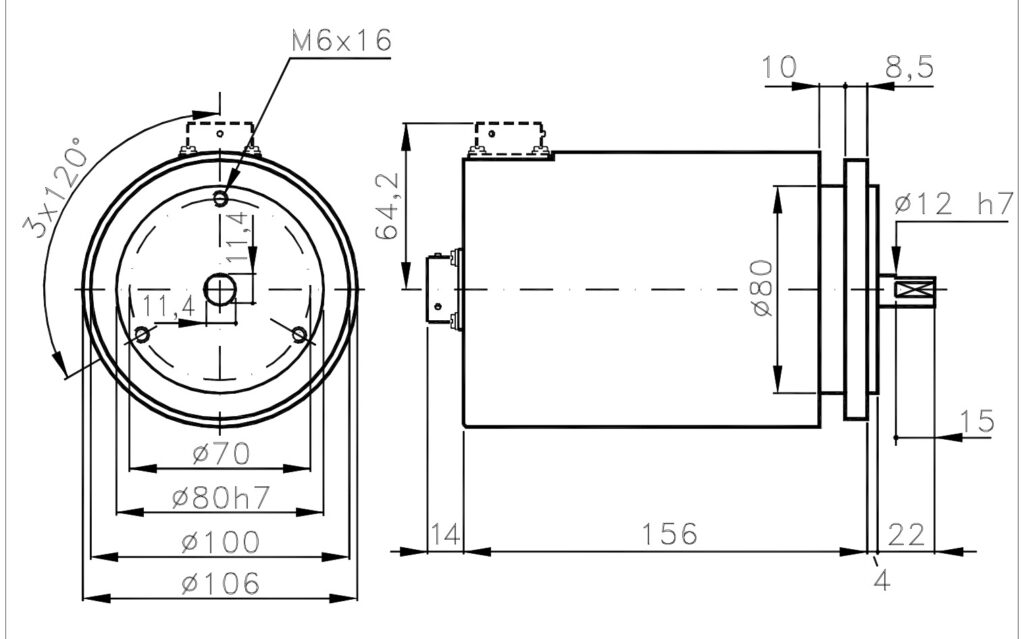

Se fija mediante brida de Ø100 mm tipo servo, con eje de acero inoxidable Ø12 h7 que admite 10 kg de carga radial/axial, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP65 en versión sellada).
- Resolución de hasta 224 pasos en 4096 vueltas (Gray/Binario) o 106 en 1000 vueltas (BCD).
- Tres rangos de alimentación: 5 V ±5 %, 8–24 V y 18–28 V.
- Etapas de salida NPN y push-pull de 70 mA con PTC, o NPN de 10 mA en versión estándar.
- Resistencia a choques de 50 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).
Preguntas Frecuentes Técnicas
¿Qué resoluciones ofrece el A/MM100 en cada código?
En Gray y Binario, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 pasos por vuelta y 16, 256 o 4096 vueltas, hasta 224 pasos. En BCD, 10, 100, 500 o 1000 pasos por vuelta y 10, 100 o 1000 vueltas, hasta 106. Otras resoluciones, bajo pedido.
¿Puede usarse la interfaz SSI con código Binario o BCD?
No. El fabricante indica que la salida serie SSI solo está disponible con código Gray (o Excess). Para Binario o BCD se emplea la interfaz paralela, en la que la entrada Latch es estándar.
¿Qué conectores admite y con qué grado de protección?
CM6 y SM6 de 32 pines (IP65 / IP66), CL y SL de 10 pines (IP65 / IP66), CH de 12 pines (IP67) y CDH DB37 de 37 pines (IP63). Salida radial (R): CM6, SM6, CL y CDH; axial: SL y CH.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 2500 g |
| Eje | Ø12 h7 acero inoxidable (opc. Ø10, Ø11, Ø12,7 o bajo pedido) (personalizable bajo pedido) |
| Carga radial/axial máx. | 10 kg |
| Eléctrica | |
| Protección lado salida | IP63 a IP67 según conector |
| Alimentación | 5 V ±5 % · 8–24 V · 18–28 V |
| Consumo máx. | 200–500 mA según nº de bits (personalizable bajo pedido) |
| Sentido de giro | Conmutable (up/down) |
| Códigos de salida | Gray (G), Binario (B), BCD (D) |
| Resolución máx. | 2²⁴ en 4096 vueltas (Gray/Bin) · 10⁶ en 1000 vueltas (BCD) |
| Frecuencia máxima | 50 kHz |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP65 sellado |
| RPM máx. continuas | 4000 estándar · 2000 sellado (intermitentes: +30 %) |
| Resistencia a impactos | 50 G (11 ms) |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| A/MM1001-B-2048-1828-KP-L-CM6AMM1001B20481828KPLCM6 | vueltas: 16 Gray/Bin · 10 BCD · código binario · 2048 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida axial |
| A/MM1001-G-256-1828-KP-CM6-RAMM1001G2561828KPCM6R | vueltas: 16 Gray/Bin · 10 BCD · código Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 32 pines PT02A18-32P · IP65 · salida radial |
| A/MM1001-G-4096-1828-B-SM6AMM1001G40961828BSM6 | vueltas: 16 Gray/Bin · 10 BCD · código Gray · 4096 pasos/vuelta · 18–28 V · Push-pull + PTC · 32 pines PT02E18-32P · IP66 · salida axial |
| A/MM1001-G-4096-1828-B-SM6+CONNECTORTM6FAMM1001G40961828BSM6+CONNECTORTM6F | vueltas: 16 Gray/Bin · 10 BCD · código Gray · 4096 pasos/vuelta · 18–28 V · Push-pull + PTC · 32 pines PT02E18-32P · IP66 · salida axial |
| A/MM1002-B-1024-1828-KP-L-CM6AMM1002B10241828KPLCM6 | nº vueltas: 2 · código binario · 1024 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida axial |
| A/XMM1001-G-2048-1828-KP-CM6-RAXMM1001G20481828KPCM6R | ejecución especial bajo pedido · vueltas: 16 Gray/Bin · 10 BCD · código Gray · 2048 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 32 pines PT02A18-32P · IP65 · salida radial |
| A/XMM1002-G-1024-1828-KP-CM6-RAXMM1002G10241828KPCM6R | ejecución especial bajo pedido · nº vueltas: 2 · código Gray · 1024 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · 32 pines PT02A18-32P · IP65 · salida radial |
