Encoder Incremental Miniatura I/38S
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORES

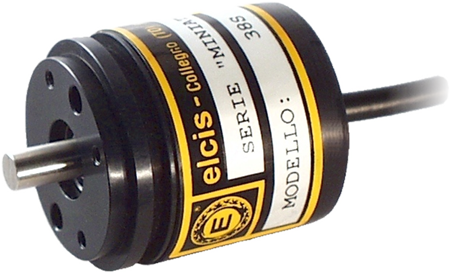

El ELCIS 38S (I/38S) es un encoder incremental miniatura de Ø38 mm con montaje tipo servo y carcasa metálica estándar.

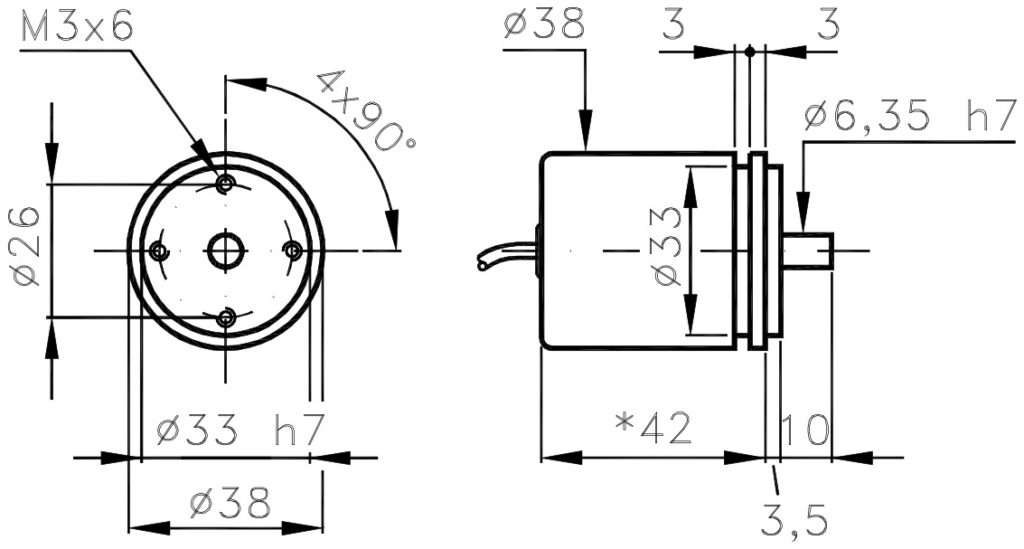

Dispone de resalte de centrado frontal de Ø33 h7 y eje de acero inoxidable de Ø6,35 h7, con taladros frontales en círculo de fijación de Ø26 mm. Genera de 1 a 2540 impulsos por vuelta con una frecuencia máxima de respuesta de 60 kHz (opción de 100 kHz) y compatibilidad con electrónicas NPN, PNP, Push-Pull, drivers 26LS31, 88C30 y TTL 7404.
Admite conexiones de salida axial o radial mediante cable o conectores en extremo de cable, con versiones de rodamientos estándar (6000 rpm), rodamientos sellados IP66 (3000 rpm) o rodamientos de bajo par IP53 (12000 rpm).
- Fijación tipo servo: montaje tipo servo con centrado frontal de Ø33 h7.
- Carcasa metálica: aluminio anodizado, Ø38 mm y 100 g de peso.
- Eje de acero inoxidable: eje de Ø6,35 h7 con carga radial/axial máx. de 1 kg.
- Electrónicas disponibles: NPN, PNP, Push-Pull, drivers 26LS31 y 88C30 y TTL 7404.
Preguntas Frecuentes Técnicas
¿Qué tipo de montaje incorpora el encoder I/38S?
Incorpora montaje tipo servo con centrado frontal de Ø33 h7.
¿Qué dimensiones de eje y carcasa tiene el modelo I/38S?
Tiene una carcasa de Ø38 mm y un eje de acero inoxidable de Ø6,35 h7.
¿Cuáles son las resoluciones de salida disponibles?
Suministra de 1 a 2540 impulsos por revolución con frecuencias de 60 kHz o 100 kHz opcional.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø38 mm |
| Peso | 100 g |
| Eje | Ø6,35 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 1 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 o IP65 (ver ficha técnica) |
| Alimentación | 5÷30 V (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 60 kHz (100 opción) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/38S-1500-5-BZ-N-VL-01I38S15005BZNVL01 | 1500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 10 c. normal · salida axial |
