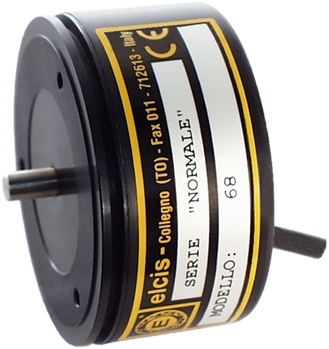

I/68 kodetzaile inkremental estandarra
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental estandarra, SENTOREAK
El ELCIS 68 (I/68) es un encoder incremental de perfil bajo Ø68 mm con eje Ø6 h7 y de 1 a 10000 impulsos por vuelta, pensado para lugares de muy poca profundidad. Fijación tipo servo mediante grapas. Base y tapa de aluminio anodizado, con peso de 300 g y carga radial/axial de 2 kg sobre el eje de acero inoxidable. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector o conector en extremo de cable. Electrónicas NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL 7404 y sinusoidal 1 Vpp, alimentadas entre 5 y 30 V según versión, con frecuencia máxima de 100 kHz (300 kHz opcional).
Ø68 mm-ko kaxa batean, I/68-k bira bakoitzeko 1etik 10000 pultsura bitartekoa eskaintzen du, 100 kHz-ko gehienezko maiztasuna (300 kHz aukerakoa) eta NPN, PNP, push-pull irteera elektronikoa, 26LS31 eta 88C30 kontrolatzaileak, TTL 7404 eta 1 Vpp irteera sinusoidala, bertsioaren arabera 5 eta 30 V artean elikatuta.
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø6 h7 que admite 2 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector o conector en extremo de cable.
- Ebazpena 1etik 10000ra bitarteko pultsuak itzuli bakoitzeko eta maiztasun bakoitzeko gehienez 100 kHz (300 kHz aukerakoa).
- Nutrizioa 5etik 30 V-ra bertsioaren arabera.
- NPN, PNP, push-pull irteerako elektronika, 26LS31 eta 88C30 kontrolatzaileak, TTL 7404 eta sinusoidal 1 Vpp.
- Arte 12000 bira/min jarraitua momentu baxuko errodamenduekin eta 6000 bira/min bertsio estandarrean.
Maiz egiten diren galdera teknikoak
Zein seinale bertsio eskaintzen ditu I/68ak?
Noranzko bakarrekoa (M), norabide bikoa (B), norabide bikoa + zero (BZ) eta norabide bakarrekoa + zero (MZ).
Zein hornidura-tentsio onartzen ditu?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V eta 15–30/15 V. 88C30 kontrolatzailearekin, gehienez 15 Vdc.
I/68aren luzera aldatzen al da bertsioaren arabera?

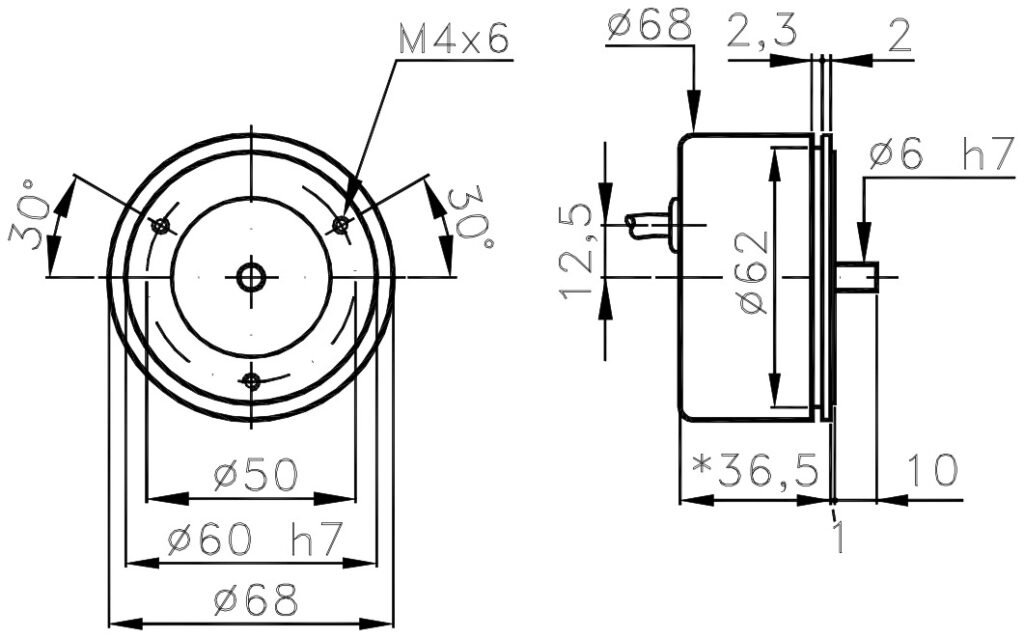

Planoaren luzera-dimentsioa, 36,5 mm-tik, 38 mm-ra igotzen da bira bakoitzeko 2500 pultsu baino gehiagorekin eta 43,5 mm-ra konektorearekin (CM) ÷ (CD).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Ø68 mm |
| Pisua | 300 g |
| Ardatza | Ø6 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 2 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP63tik IP67ra (ikusi fitxa teknikoa) |
| Elikadura | 5–30 V bertsioaren arabera (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 10000ra |
| Gehienezko maiztasuna. | 100 kHz-ko (300 kHz aukerakoa) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra • IP66 zigilatua (Z) • IP53 momentu txikia (B) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 12000 momentu baxua (aldizkakoa: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/68-1024-815-B-B-CV-RI681024815BBCVR | 1024 impulsos/vuelta · 8–15 V · bidireccional · Push-pull PRO · Cable de 1 m · IP65 · salida radial |
| I/68-2048-5-BZ-N-CDI6820485BZNCD | 2048 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 9 contactos sub-D · IP63 · salida axial |
| I/68-2500-5-BZ-N-CV-R-07I6825005BZNCVR07 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/68-50-1828-B-CD-RI68501828BCDR | 50 impulsos/vuelta · 18–28 V · bidireccional · NPN estándar · Conector 9 contactos sub-D · IP63 · salida radial |
| I/68-5000-5-BZ-N-CV-R-01I6850005BZNCVR01 | 5000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · IP65 · salida radial |
| I/68-5000-824-M-K-CV-R-01I685000824MKCVR01 | 5000 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/LY68-1000-824-M-K-CV-R-0.20ILY681000824MKCVR020 | baja temperatura · disco irrompible · 1000 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/LY68-1000-824-M-K-CV-R-01ILY681000824MKCVR01 | baja temperatura · disco irrompible · 1000 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Cable · IP65 · salida radial |
| I/X68-50-1828-BZ-B-CD-RIX68501828BZBCDR | opción personalizada · 50 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 9 contactos sub-D · IP63 · salida radial |
