Encoder Incremental Estándar I/58
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Estándar, SENSORES

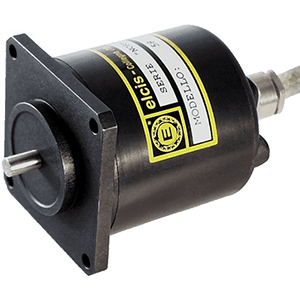

El ELCIS 58 (I/58) es un encoder incremental de uso general, de Ø58 mm con brida cuadrada, eje Ø6 h7 y 1 a 25000 impulsos por vuelta. Carcasa metálica, base de aluminio anodizado, tapa de VALOX 420 y peso de 330 g. Admite 3 kg de carga radial/axial sobre el eje de acero inoxidable y trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par), conectado por cable, conector, conector en extremo de cable o caja de bornes. Electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador o sinusoidal 1 Vpp, con alimentación de 5 a 30 V según versión y frecuencia máxima de 100 kHz (300 kHz opcional).
El I/58 admite electrónicas de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, con alimentación de 5 a 30 V según versión.
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø6 h7 que admite 3 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Resolución de 1 a 25000 impulsos por vuelta y frecuencia de hasta 100 kHz (300 kHz opcional).
- Alimentación de 5 a 30 V según versión.
- Electrónicas de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.
- Hasta 12000 rpm continuas con rodamientos de bajo par y 8000 rpm en versión estándar.
Preguntas Frecuentes Técnicas
¿Qué versiones de señal ofrece el I/58?
Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).
¿Qué tensiones de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vdc.
¿Qué opciones de protección del eje existen?
IP64 en versión estándar, IP66 con rodamiento sellado (opción Z, 3000 rpm continuas) e IP53 con rodamientos de bajo par (opción B, 12000 rpm continuas).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø58 mm |
| Peso | 330 g |
| Eje | Ø6 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 3 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 a IP67 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 25000 |
| Frecuencia máx. | 100 kHz (300 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 8000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/58-100-1828-B-P-CWI581001828BPCW | 100 impulsos/vuelta · 18–28 V · bidireccional · PNP · Cable de 1 m · IP65 · salida axial |
| I/58-1000-5-B-N-CMI5810005BNCM | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Conector 7 contactos normal · IP65 · salida axial |
| I/58-10000-5-BZ-K-CLI58100005BZKCL | 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN colector abierto · Conector 10 contactos normal · IP65 · salida axial |
| I/58-10000-5-BZ-N-VL-R-01I58100005BZNVLR01 | 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 10 c. normal · salida radial |
| I/58-1024-1828-BZ-B-CM-RI5810241828BZBCMR | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/58-20-1030-M-B-CWI58201030MBCW | 20 impulsos/vuelta · 10–30 V · monodireccional · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/58-200-1828-M-B-CW-01I582001828MBCW01 | 200 impulsos/vuelta · 18–28 V · monodireccional · Push-pull PRO · Cable · IP65 · salida axial |
| I/58-20000-5-BZ-N-CLI58200005BZNCL | 20000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida axial |
| I/58-3000-5-BZ-N-CLI5830005BZNCL | 3000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida axial |
| I/58-500-5-BZ-B-CW-R-01I585005BZBCWR01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable · IP65 · salida radial |
| I/58-500-824-B-B-CW-R-10I58500824BBCWR10 | 500 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Cable · IP65 · salida radial |
| I/58-5000-5-BZ-N-CL-RI5850005BZNCLR | 5000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Conector 10 contactos normal · IP65 · salida radial |
