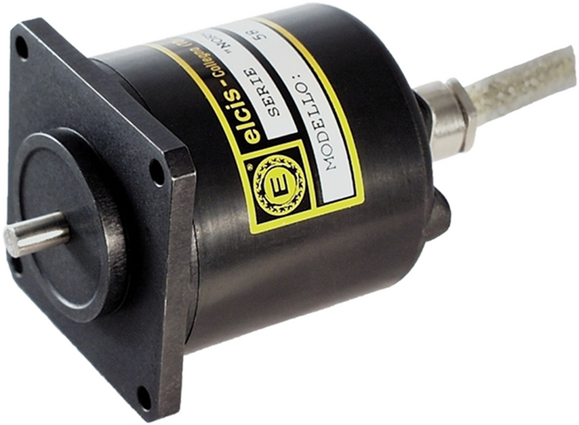

Encoder Incremental Estàndard I/58
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Estàndard, SENSORS

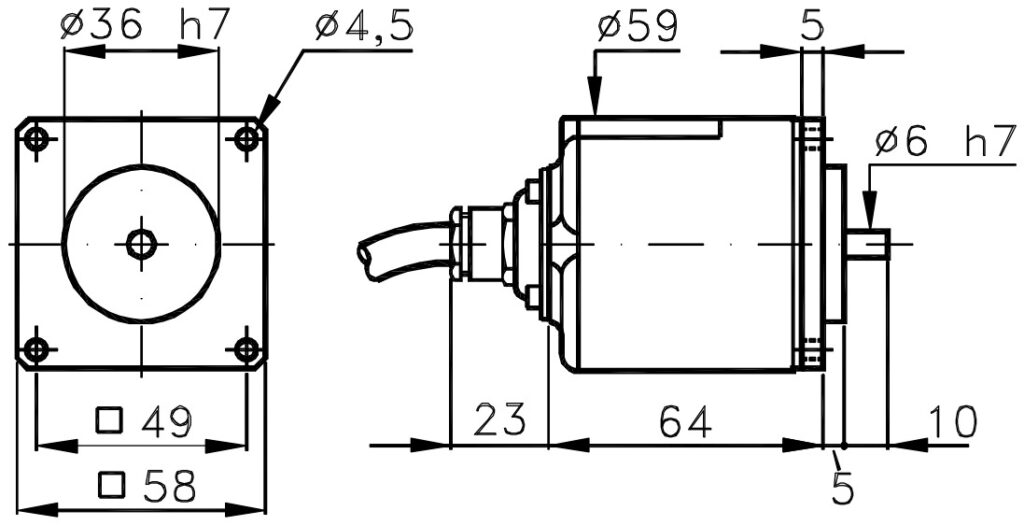

Encoder incremental dús general en carcassa metàl·lica amb brida de muntatge quadrada.
L'I/58 admet electròniques de sortida NPN, PNP, push-pull, drivers 26LS31 i 88C30, TTL, discriminador i sinusoïdal 1 Vpp, amb alimentació de 5 a 30 V segons versió.
Base d´alumini anoditzat, tapa de VALOX 420 i eix d´acer inoxidable Ø6 h7 que admet 3 kg de càrrega radial/axial. Treballa de 0 a +70 °C amb protecció IP64 al costat de l'eix (IP66 segellat, IP53 sota parell) i es connecta per cable, connector, connector a extrem de cable o caixa de borns. Disponible a guemisa.es.
- Resolució de 1 a 25000 impulsos per volta i freqüència de fins 100 kHz (300 kHz opcional).
- Alimentació de 5 a 30 V segons versió.
- Electròniques de sortida NPN, PNP, push-pull, drivers 26LS31 i 88C30, TTL, discriminador i sinusoïdal 1 Vpp.
- Fins 12000 rpm contínues amb rodaments de baix parell i 8000 rpm en versió estàndard.
Preguntes Freqüents Tècniques
Quines versions de senyal ofereix l'I/58?
Monodireccional (M), bidireccional (B), bidireccional + zero (BZ) i monodireccional + zero (MZ).
Quines tensions d?alimentació admet?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–25/3 V. 88C30, màxim 15 Vdc.
Quines són les opcions de protecció de l'eix?
IP64 en versió estàndard, IP66 amb rodament segellat (opció Z, 3000 rpm contínues) i IP53 amb rodaments de baix parell (opció B, 12000 rpm contínues).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø58 mm |
| Pes | 330 g |
| Eix | Ø6 h7 acer inoxidable |
| Càrrega radial/axial màx. | 3 kg |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP00 a IP67 (veure pàg. 2) |
| Alimentació | 5–30 V segons versió (veure pàg. 2) |
| Consum màx. | 120 mA estàndard · 180 mA line driver |
| Impulsos per tornada | 1 a 25000 |
| Freqüència màx. | 100 kHz (300 kHz opcional) |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP66 segellat (Z) · IP53 sota parell (B) |
| RPM màx. contínues | 8000 estàndard · 3000 segellat · 12000 sota parell (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
