Encoder Incremental Estándar I/55
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Estándar, SENSORES

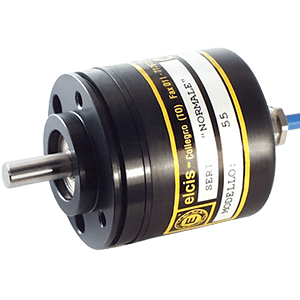

El ELCIS 55 (I/55) es un encoder incremental de Ø55 mm con eje Ø8 h7 y de 1 a 1270 impulsos por vuelta, para uso general. Soporta 8 kg de carga radial/axial, 50 G de impactos y 12 G de vibración, con base de aluminio anodizado, tapa de VALOX 420 y un peso de 270 g. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y salida axial o radial por cable, conector o conector en extremo de cable. Electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30 o TTL 7404, alimentada entre 5 y 30 V según versión, con frecuencia máxima de 60 kHz (160 kHz opcional) y par de arranque de 18 gcm (estándar), 30 gcm (sellado) u 8 gcm (bajo par).
El I/55 ofrece de 1 a 1270 impulsos por vuelta, frecuencia máxima de 60 kHz (160 kHz opcional) y electrónica NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull, drivers 26LS31 y 88C30 o TTL 7404. Se alimenta entre 5 y 30 V según versión.
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø8 h7 que admite 8 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector o conector en extremo de cable, con salida axial o radial. Par de arranque de 18 gcm (estándar), 30 gcm (sellado) y 8 gcm (bajo par), vida de rodamientos de 1,5 × 109 revoluciones y fuente de luz LED con vida ≥ 100.000 h.
- Resolución de 1 a 1270 impulsos por vuelta y frecuencia de hasta 60 kHz (160 kHz opcional).
- Alimentación de 5 a 30 V según versión.
- Electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30 y TTL 7404.
- Hasta 12000 rpm continuas con rodamientos de bajo par y 6000 rpm en versión estándar.
Preguntas Frecuentes Técnicas
¿Qué versiones de señal ofrece el I/55?
Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).
¿Qué tensiones de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vdc.
¿Qué opciones de protección del eje existen?
IP64 en versión estándar, IP66 con rodamiento sellado (opción Z, 3000 rpm continuas) e IP53 con rodamientos de bajo par (opción B, 12000 rpm continuas).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø55 mm |
| Peso | 270 g |
| Eje | Ø8 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 8 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP63 a IP67 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 1270 |
| Frecuencia máx. | 60 kHz (160 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/55-1000-5-BZ-N-CVI5510005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-1024-5-BZ-N-CVI5510245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-500-5-BZ-N-CVI555005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-100-5-BZ-N-CVI551005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-200-5-BZ-N-CVI552005BZNCV | 200 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-360-5-BZ-N-CVI553605BZNCV | 360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-1000-824-BZ-B-CVI551000824BZBCV | 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-824-BZ-B-CVI551024824BZBCV | 1024 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-824-BZ-B-CVI55500824BZBCV | 500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-824-BZ-B-CVI55100824BZBCV | 100 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-824-BZ-B-CVI55200824BZBCV | 200 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-824-BZ-B-CVI55360824BZBCV | 360 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1000-1828-BZ-B-CVI5510001828BZBCV | 1000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-1828-BZ-B-CVI5510241828BZBCV | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-1828-BZ-B-CVI555001828BZBCV | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-1828-BZ-B-CVI551001828BZBCV | 100 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-1828-BZ-B-CVI552001828BZBCV | 200 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-1828-BZ-B-CVI553601828BZBCV | 360 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1000-1030-BZ-B-CVI5510001030BZBCV | 1000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-1030-BZ-B-CVI5510241030BZBCV | 1024 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-1030-BZ-B-CVI555001030BZBCV | 500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-1030-BZ-B-CVI551001030BZBCV | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-1030-BZ-B-CVI552001030BZBCV | 200 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-1030-BZ-B-CVI553601030BZBCV | 360 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1000-5-BZ-B-CVI5510005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-5-BZ-B-CVI5510245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-5-BZ-B-CVI555005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-5-BZ-B-CVI551005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-5-BZ-B-CVI552005BZBCV | 200 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-5-BZ-B-CVI553605BZBCV | 360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
