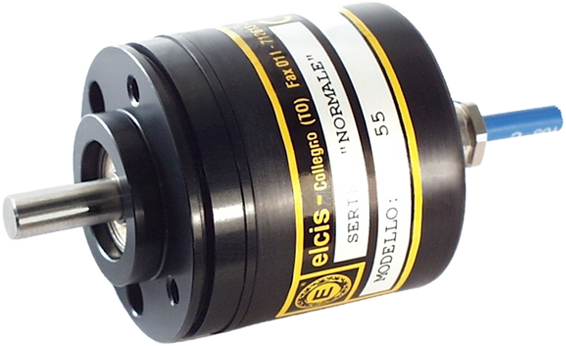

Encodeur incrémental standard I/55
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental standard, CAPTEURS
El ELCIS 55 (I/55) es un encoder incremental de Ø55 mm con eje Ø8 h7 y de 1 a 1270 impulsos por vuelta, para uso general. Soporta 8 kg de carga radial/axial, 50 G de impactos y 12 G de vibración, con base de aluminio anodizado, tapa de VALOX 420 y un peso de 270 g. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y salida axial o radial por cable, conector o conector en extremo de cable. Electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30 o TTL 7404, alimentada entre 5 y 30 V según versión, con frecuencia máxima de 60 kHz (160 kHz opcional) y par de arranque de 18 gcm (estándar), 30 gcm (sellado) u 8 gcm (bajo par).
L'I/55 offre de 1 à 1270 impulsions par tour, une fréquence maximale de 60 kHz (160 kHz en option) et une électronique NPN, NPN à collecteur ouvert, PNP, PNP à collecteur ouvert, push-pull, des pilotes 26LS31 et 88C30 ou TTL 7404. Il est alimenté entre 5 et 30 V selon la version.
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø8 h7 que admite 8 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector o conector en extremo de cable, con salida axial o radial. Par de arranque de 18 gcm (estándar), 30 gcm (sellado) y 8 gcm (bajo par), vida de rodamientos de 1,5 × 109 revoluciones y fuente de luz LED con vida ≥ 100.000 h.
- Résolution de 1 à 1270 impulsions par tour et une fréquence jusqu'à 60 kHz (160 kHz facultatif).
- Nutrition 5 à 30 V selon la version.
- Électronique NPN, PNP, push-pull, pilotes 26LS31 et 88C30 et TTL 7404.
- Jusqu'à 12 000 tr/min en continu avec des roulements à faible couple et 6000 tr/min dans la version standard.
Questions techniques fréquentes
Quelles versions de signalisation propose l'I/55 ?
Unidirectionnel (M), bidirectionnel (B), bidirectionnel + zéro (BZ) et unidirectionnel + zéro (MZ).
Quelles tensions d'alimentation supporte-t-il ?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V et 15–30/15 V. Avec un pilote 88C30, maximum 15 Vcc.
Quelles sont les options de protection d'essieu disponibles ?
IP64 en version standard, IP66 avec roulement étanche (option Z, 3000 tr/min en continu) et IP53 avec roulements à faible couple (option B, 12000 tr/min en continu).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |

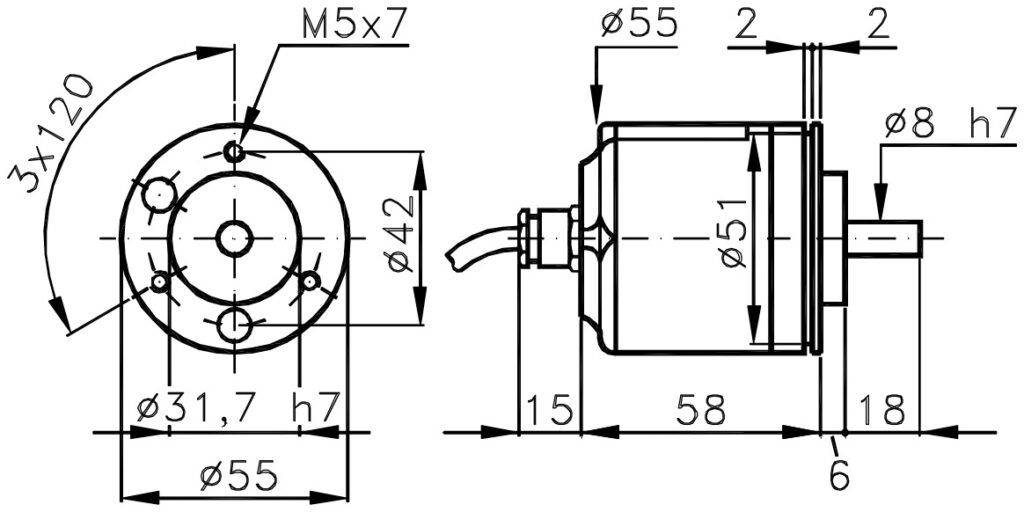

| Logement | Ø55 mm |
| Poids | 270 g |
| Axe | Ø8 h7 acier inoxydable (personnalisable sur demande) |
| charge radiale/axiale maximale. | 8 kg |
| Électrique | |
| Protection côté sortie | Según conexión: IP63 a IP67 (ver ficha técnica) |
| Alimentation | 5–30 V selon la version (voir les spécifications techniques) |
| Consommation maximale. | 120 mA Pilote de ligne standard de 180 mA (personnalisable sur demande) |
| Impulsions par tour | 1 à 1270 |
| Fréquence maximale. | 60 kHz (160 kHz en option) |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 • Étanchéité IP66 (Z) • Faible couple IP53 (B) |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C (personnalisable sur demande) |
| Température de stockage | -30 … +85 °C |
| Référence | Configuration |
|---|---|
| I/55-1000-5-BZ-N-CVI5510005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-1024-5-BZ-N-CVI5510245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-500-5-BZ-N-CVI555005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-100-5-BZ-N-CVI551005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-200-5-BZ-N-CVI552005BZNCV | 200 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-360-5-BZ-N-CVI553605BZNCV | 360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/55-1000-824-BZ-B-CVI551000824BZBCV | 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-824-BZ-B-CVI551024824BZBCV | 1024 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-824-BZ-B-CVI55500824BZBCV | 500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-824-BZ-B-CVI55100824BZBCV | 100 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-824-BZ-B-CVI55200824BZBCV | 200 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-824-BZ-B-CVI55360824BZBCV | 360 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1000-1828-BZ-B-CVI5510001828BZBCV | 1000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-1828-BZ-B-CVI5510241828BZBCV | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-1828-BZ-B-CVI555001828BZBCV | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-1828-BZ-B-CVI551001828BZBCV | 100 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-1828-BZ-B-CVI552001828BZBCV | 200 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-1828-BZ-B-CVI553601828BZBCV | 360 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1000-1030-BZ-B-CVI5510001030BZBCV | 1000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-1030-BZ-B-CVI5510241030BZBCV | 1024 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-1030-BZ-B-CVI555001030BZBCV | 500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-1030-BZ-B-CVI551001030BZBCV | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-1030-BZ-B-CVI552001030BZBCV | 200 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-1030-BZ-B-CVI553601030BZBCV | 360 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1000-5-BZ-B-CVI5510005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-1024-5-BZ-B-CVI5510245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-500-5-BZ-B-CVI555005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-100-5-BZ-B-CVI551005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-200-5-BZ-B-CVI552005BZBCV | 200 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/55-360-5-BZ-B-CVI553605BZBCV | 360 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| D'autres combinaisons de résolution, d'alimentation, d'électronique et de connexion sont disponibles sur demande : veuillez nous contacter et nous vous confirmerons la référence exacte. | |
