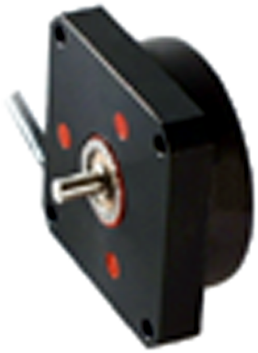

I/45 miniaturazko kodetzaile inkrementala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental miniaturazkoa, SENTOREAK
El ELCIS 45 (I/45) es un encoder incremental miniatura totalmente metálico con brida frontal cuadrada de 45 mm de lado y taladros de Ø3,3 mm a 37 mm entre centros.
18 mm-ko lodierako aluminio anodizatuzko oinarria eta tapa ditu (28 mm estandarra ez den elektronikarako, K eta N edo > 2540 pultsuetarako), Ø4 h7-ko altzairu herdoilgaitzezko ardatz sendoa, Ø15 h7-ko aurrealdeko erdigunea eta 120 g-ko pisua.
Ofrece hasta 10000 impulsos por vuelta sin multiplicación electrónica, con frecuencia de 60 kHz (160 kHz opcional) y electrónicas NPN, PNP, Push-pull, TTL y Line Driver 26LS31 o 88C30; la salida sinusoidal de 1 Vpp (electrónica Y) está limitada a 1024 impulsos.
- 18 mm-ko lodiera45 mm-ko brida karratua eta 37 mm-ko zentroen artean.
- 10.000 inp/v arte: biderketa elektronikorik gabe.
- Altzairu herdoilgaitzezko ardatza: Ø4 h7-ko ardatz solidoa eta Ø15 h7-ko aurrealdeko erdiratze-irtengunea.
- Maiztasuna 160 kHz-ra arte60 kHz estandar gisa eta 75, 100 edo 160 kHz-ko aukerak.
Maiz egiten diren galdera teknikoak

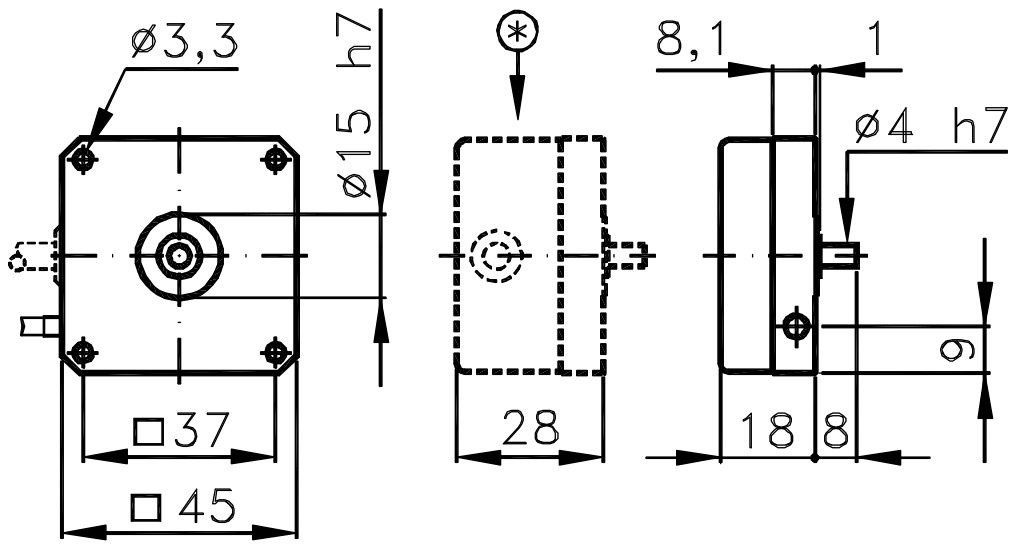

Zeintzuk dira ELCIS 45 kodetzailearen brida-neurriak eta lodiera?
45 mm-ko aldeko aurrealdeko brida karratua (37 mm zulagailuen zentroen artean) eta 18 mm-ko lodiera estandarra (28 mm estandarra ez den elektronikarako, K eta N edo > 2540 pultsuetarako).
Zein da bira bakoitzeko pultsu-bereizmen maximoa eskuragarri?
Biraketa bakoitzeko 10.000 pultsu arte, biderketa elektronikorik gabe.
Zer aukera elektroniko ditu logika estandarraz gain?
NPN, PNP, Push-pull eta 26LS31 eta 88C30 kontrolatzaileez gain, 1 Vpp irteera sinusoidala onartzen du (Y elektronika, gehienez 1024 pultsu bira bakoitzeko).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Guztiz metalikoa, 45 mm-ko brida karratua |
| Pisua | 120 g |
| Ardatza | Ø4 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 0,7 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP00 edo IP65 |
| Elikadura | 5÷30 V |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 10000ra |
| Gehienezko maiztasuna. | 60 kHz-ko (160. aukera) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra • IP65 zigilatua (Z) • IP53 momentu txikia (B) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 12000 momentu baxua (aldizkakoa: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/45-100-5-B-CV-R-01I451005BCVR01 | 100 impulsos/vuelta · 5 V ±5 % · bidireccional · NPN estándar · Cable · radial (R) · IP65 · salida radial |
| I/45-1024-5-BZ-N-CV-R-05I4510245BZNCVR05 | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/45-1024-824-B-B-CV-R-01I451024824BBCVR01 | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull PRO · Cable · radial (R) · IP65 · salida radial |
| I/45-250-1828-BZ-()-CV-R-01I452501828BZCVR01 | 250 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · NPN estándar · Cable · radial (R) · IP65 · salida radial |
| I/45-2500-5-BZ-Y-VN-R-01I4525005BZYVNR01 | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Sinusoidal 1 Vpp (máx. 1024) · Cable con conector 12 c. · salida radial |
| I/45-3600-5-BZ-B-CV-R-01I4536005BZBCVR01 | 3600 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull PRO · Cable · radial (R) · IP65 · salida radial |
| I/45-4000-5-B-N-CV-R-01I4540005BNCVR01 | 4000 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/H456-2000-5-BZ-N-CV-R-01IH45620005BZNCVR01 | diámetro eje diferente · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/V45-2000-5-BZ-N-CV-R-01IV4520005BZNCVR01 | frecuencia 100 khz · 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/X45-5000-5-BZ-K-CV-R-01IX4550005BZKCVR01 | opciones personalizadas · 5000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · NPN colector abierto · Cable · radial (R) · IP65 · salida radial |
| I/Y45-500-5-BZ-N-CV-R-01IY455005BZNCVR01 | disco irrompible · 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
| I/Y45-500-5-M-N-CV-R-01IY455005MNCVR01 | disco irrompible · 500 impulsos/vuelta · 5 V ±5 % · monodireccional · Driver 26LS31 · Cable · radial (R) · IP65 · salida radial |
