Encoder Incremental Miniatura I/38

Precio bajo presupuesto Pedir presupuesto
Carcasa Ø38 mm | Eje macizo Ø6,35 h7 | 1–2540 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP64 eje (IP66 sellado) | 60 kHz (100 kHz opcional)

El ELCIS 38 (I/38) es un encoder incremental miniatura de Ø38 mm con carcasa metálica en aluminio anodizado y un peso de 100 g.

Dispone de centrado frontal de Ø17,46 h7, fijación frontal sobre círculo de Ø25,4 mm y eje macizo de acero inoxidable de Ø6,35 h7. Suministra resoluciones de 1 a 2540 impulsos por vuelta con frecuencia estándar de 60 kHz (opción de 100 kHz) y compatibilidad con electrónicas NPN, PNP, Push-Pull, drivers 26LS31, 88C30 y TTL 7404.

Ofrece opciones de salida radial o axial mediante cable o conectores en extremo de cable, con variantes de rodamientos estándar (6000 rpm), rodamientos sellados IP66 (3000 rpm) o rodamientos de bajo par IP53 (12000 rpm).

  • Dimensiones y peso: diámetro de Ø38 mm y 100 g de peso.
  • Impulsos por vuelta: de 1 a 2540, con frecuencia de 60 kHz (100 kHz opcional).
  • Eje de acero inoxidable: eje de Ø6,35 h7 y centrado frontal de Ø17,46 h7.
  • Alimentación y electrónicas: rangos de 5 a 30 Vcc y electrónicas NPN, PNP, Push-Pull, drivers y TTL.

Preguntas Frecuentes Técnicas

¿Qué estándar dimensional cumple el encoder I/38?

Tiene un diámetro exterior de Ø38 mm y resalte de centrado frontal de Ø17,46 h7.

¿Qué diámetro de eje y opciones mecánicas incorpora el modelo I/38?

Incorpora un eje macizo de acero inoxidable de Ø6,35 h7 (diámetros opcionales bajo pedido) con opciones de rodamientos estándar, sellados IP66 o de bajo par.

¿Cuáles son las opciones de tensión de alimentación disponibles?

Ofrece opciones de alimentación desde 5 Vcc ±5 % hasta diversos rangos de 8÷24 V, 18÷28 V, 10÷30 V, 12 V, 24 V y combinaciones de tensión de hasta 30 Vcc.

Propiedades

CaracterísticaEspecificación
Mecánica
CarcasaMetálica Ø38 mm
Peso100 g
EjeØ6,35 h7 acero inoxidable (personalizable bajo pedido)
Carga radial/axial máx.1 kg
Eléctrica
Protección lado salidaSegún conexión: IP00 o IP65 (ver ficha técnica)
Alimentación5÷30 V (ver ficha técnica)
Consumo máx.120 mA estándar · 180 mA line driver (personalizable bajo pedido)
Impulsos por vuelta1 a 2540
Frecuencia máx.60 kHz (100 opción)
Protección y entorno
Protección lado ejeIP64 estándar · IP66 sellado (Z) · IP53 bajo par (B)
RPM máx. continuas6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %)
Resistencia a impactos50 G × 11 ms
Resistencia a vibración12 G (10–2000 Hz)
Temp. operación0 … +70 °C (personalizable bajo pedido)
Temp. almacenamiento-30 … +85 °C
ReferenciaConfiguración
I/38-2000-5-BZ-K-CV-R-01I3820005BZKCVR012000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · NPN colector abierto · Cable · axial / radial · salida radial
I/38-2540-18285-BZ-N-CV-01I38254018285BZNCV012540 impulsos/vuelta · 18 ÷ 28/5 V · bidireccional + cero · Driver 26LS31 · Cable · axial / radial · salida axial
I/385-1500-5-BZ-N-VL-01I38515005BZNVL011500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 10 c. normal · salida axial
I/38-1000-5-BZ-N-CVI3810005BZNCV1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial
I/38-1024-5-BZ-N-CVI3810245BZNCV1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial
I/38-500-5-BZ-N-CVI385005BZNCV500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial
I/38-100-5-BZ-N-CVI381005BZNCV100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial
I/38-2500-5-BZ-N-CVI3825005BZNCV2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial
I/38-2000-5-BZ-N-CVI3820005BZNCV2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial
I/38-1000-824-BZ-B-CVI381000824BZBCV1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1024-824-BZ-B-CVI381024824BZBCV1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-500-824-BZ-B-CVI38500824BZBCV500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-100-824-BZ-B-CVI38100824BZBCV100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2500-824-BZ-B-CVI382500824BZBCV2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2000-824-BZ-B-CVI382000824BZBCV2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1000-1828-BZ-B-CVI3810001828BZBCV1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1024-1828-BZ-B-CVI3810241828BZBCV1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-500-1828-BZ-B-CVI385001828BZBCV500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-100-1828-BZ-B-CVI381001828BZBCV100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2500-1828-BZ-B-CVI3825001828BZBCV2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2000-1828-BZ-B-CVI3820001828BZBCV2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1000-1030-BZ-B-CVI3810001030BZBCV1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1024-1030-BZ-B-CVI3810241030BZBCV1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-500-1030-BZ-B-CVI385001030BZBCV500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-100-1030-BZ-B-CVI381001030BZBCV100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2500-1030-BZ-B-CVI3825001030BZBCV2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2000-1030-BZ-B-CVI3820001030BZBCV2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1000-5-BZ-B-CVI3810005BZBCV1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-1024-5-BZ-B-CVI3810245BZBCV1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-500-5-BZ-B-CVI385005BZBCV500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-100-5-BZ-B-CVI381005BZBCV100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2500-5-BZ-B-CVI3825005BZBCV2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
I/38-2000-5-BZ-B-CVI3820005BZBCV2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial
Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta.

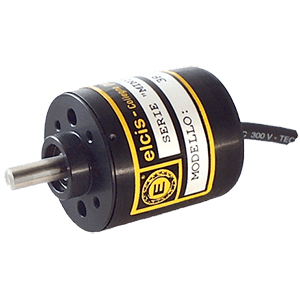

Encoder incremental miniatura ELCIS I/38
Plano dimensional del encoder incremental miniatura ELCIS I/38
