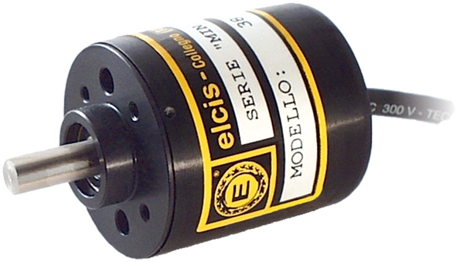

I/38 kodetzaile inkremental miniaturazkoa
Karkasa Ø38 mm | Ardatz solidoa Ø6.35 h7 | 1–2540 inpedantzia/bira | NPN, PNP, bultzada-tiratze, kontrolatzailea, TTL | 5–30 V | IP64 ardatza (IP66 zigilatua) | 60 kHz (100 kHz aukerakoa)
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental miniaturazkoa, SENTOREAK
El ELCIS 38 (I/38) es un encoder incremental miniatura de Ø38 mm con carcasa metálica en aluminio anodizado y un peso de 100 g.

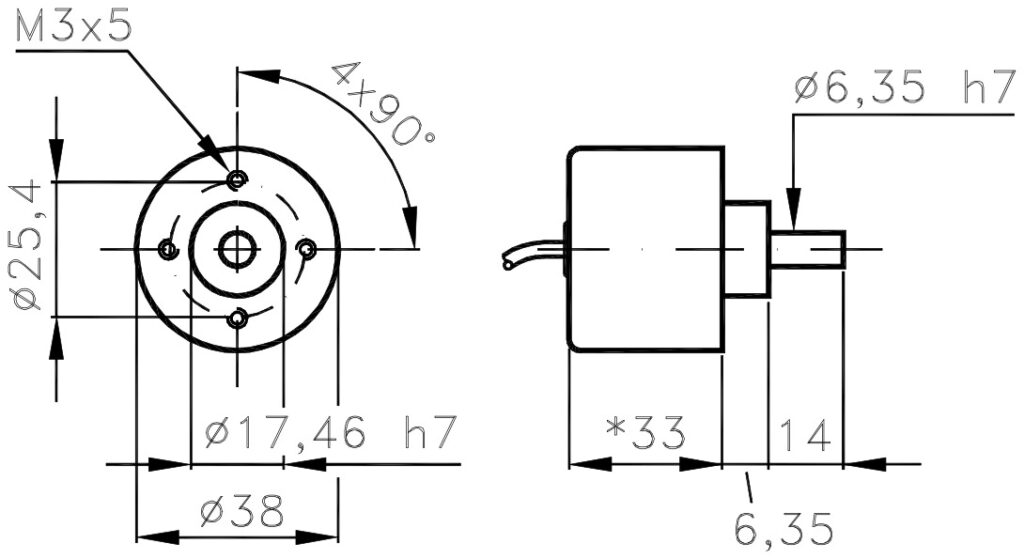

Ø17.46 h7 aurrealdeko erdigunea, Ø25.4 mm-ko aurrealdeko zirkulu batean muntatzea eta Ø6.35 h7 altzairu herdoilgaitzezko ardatz sendoa ditu. Biraketa bakoitzeko 1etik 2540ra bitarteko pultsuen bereizmena eskaintzen du, 60 kHz-ko maiztasun estandarrarekin (100 kHz aukera) eta NPN, PNP, Push-Pull elektronikarekin, 26LS31, 88C30 kontrolatzaileekin eta TTL 7404rekin bateragarria da.
Ofrece opciones de salida radial o axial mediante cable o conectores en extremo de cable, con variantes de rodamientos estándar (6000 rpm), rodamientos sellados IP66 (3000 rpm) o rodamientos de bajo par IP53 (12000 rpm).
- Dimensiones y peso: Ø38 mm-ko diametroa eta 100 g-ko pisua.
- Itzuli bakoitzeko bulkada: 1etik 2540ra, 60 kHz-ko maiztasunarekin (100 kHz aukerakoa).
- Altzairu herdoilgaitzezko ardatza: Ø6,35 h7 ardatza eta Ø17,46 h7 aurrealdeko erdiratzea.
- Alimentación y electrónicas: 5 eta 30 Vcc arteko tentsioak eta NPN, PNP, Push-Pull elektronika, kontrolatzaileak eta TTL.
Maiz egiten diren galdera teknikoak
Zein dimentsio-estandar betetzen du I/38 kodetzaileak?
Ø38 mm-ko kanpoko diametroa du eta Ø17,46 h7-ko aurrealdeko erdigune-irtengunea.
Zein ardatz-diametro eta aukera mekaniko ditu I/38 modeloak?
Ø6.35 h7-ko altzairu herdoilgaitzezko ardatz sendoa dauka (eskaeraren arabera diametro aukerakoak), IP66 zigilatutako edo momentu baxuko errodamendu estandarrekin.
Zeintzuk dira eskuragarri dauden energia-iturri tentsio aukerak?
5 Vcc ±5 %-tik hasi eta 8÷24 V, 18÷28 V, 10÷30 V, 12 V, 24 V-ko hainbat tentsio-tarte eta 30 Vcc-rainoko tentsio-konbinazioetarainoko elikatze-aukerak eskaintzen ditu.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Metalezko Ø38 mm |
| Pisua | 100 g |
| Ardatza | Ø6.35 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 1 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP00 edo IP65 (ikusi fitxa teknikoa) |
| Elikadura | 5÷30 V (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 2540ra |
| Gehienezko maiztasuna. | 60 kHz-ko (100 aukera) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP64 estandarra • IP66 zigilatua (Z) • IP53 momentu txikia (B) |
| gehienezko RPM jarraitua | 6000 estandarra · 3000 zigilatua · 12000 momentu baxua (aldizkakoa: +30 %) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
| Biltegiratze Tenperatura. | -30 … +85 °C |
| Erreferentzia | Konfigurazioa |
|---|---|
| I/38-1000-5-BZ-N-CVI3810005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/38-1024-5-BZ-N-CVI3810245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/38-500-5-BZ-N-CVI385005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/38-100-5-BZ-N-CVI381005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/38-2500-5-BZ-N-CVI3825005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/38-2000-5-BZ-N-CVI3820005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · axial / radial · salida axial |
| I/38-1000-824-BZ-B-CVI381000824BZBCV | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1024-824-BZ-B-CVI381024824BZBCV | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-500-824-BZ-B-CVI38500824BZBCV | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-100-824-BZ-B-CVI38100824BZBCV | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2500-824-BZ-B-CVI382500824BZBCV | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2000-824-BZ-B-CVI382000824BZBCV | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1000-1828-BZ-B-CVI3810001828BZBCV | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1024-1828-BZ-B-CVI3810241828BZBCV | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-500-1828-BZ-B-CVI385001828BZBCV | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-100-1828-BZ-B-CVI381001828BZBCV | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2500-1828-BZ-B-CVI3825001828BZBCV | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2000-1828-BZ-B-CVI3820001828BZBCV | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1000-1030-BZ-B-CVI3810001030BZBCV | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1024-1030-BZ-B-CVI3810241030BZBCV | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-500-1030-BZ-B-CVI385001030BZBCV | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-100-1030-BZ-B-CVI381001030BZBCV | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2500-1030-BZ-B-CVI3825001030BZBCV | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2000-1030-BZ-B-CVI3820001030BZBCV | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1000-5-BZ-B-CVI3810005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-1024-5-BZ-B-CVI3810245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-500-5-BZ-B-CVI385005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-100-5-BZ-B-CVI381005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2500-5-BZ-B-CVI3825005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| I/38-2000-5-BZ-B-CVI3820005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · axial / radial · salida axial |
| Eskatuz gero, bereizmen, elikatze-iturri, elektronika eta konexioaren beste konbinazio batzuk ere eskuragarri daude: jar zaitez gurekin harremanetan eta erreferentzia zehatza baieztatuko dizugu. | |
