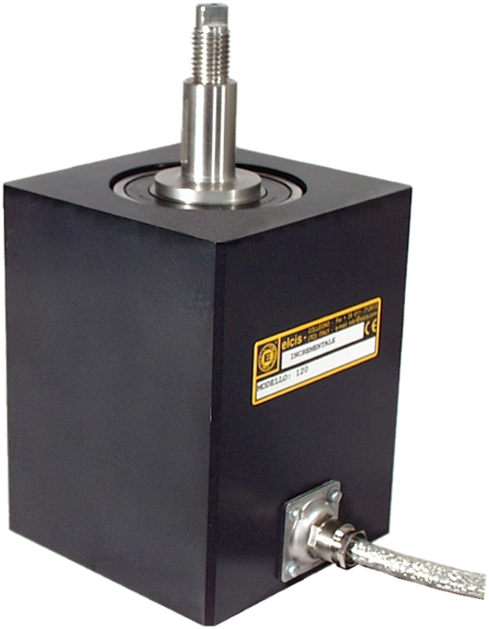

Encoder Incremental Robusto I/120
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Robusto, SENSORES
Encoder extremadamente robusto, todo de metal torneado, con cabezal de lectura interior autoequilibrado ante fuertes esfuerzos en el eje, para uso en astilleros, laminadores, papeleras, funiculares, etc.
El I/120 ofrece de 1 a 2540 impulsos por vuelta, frecuencia máxima de 100 kHz y electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.

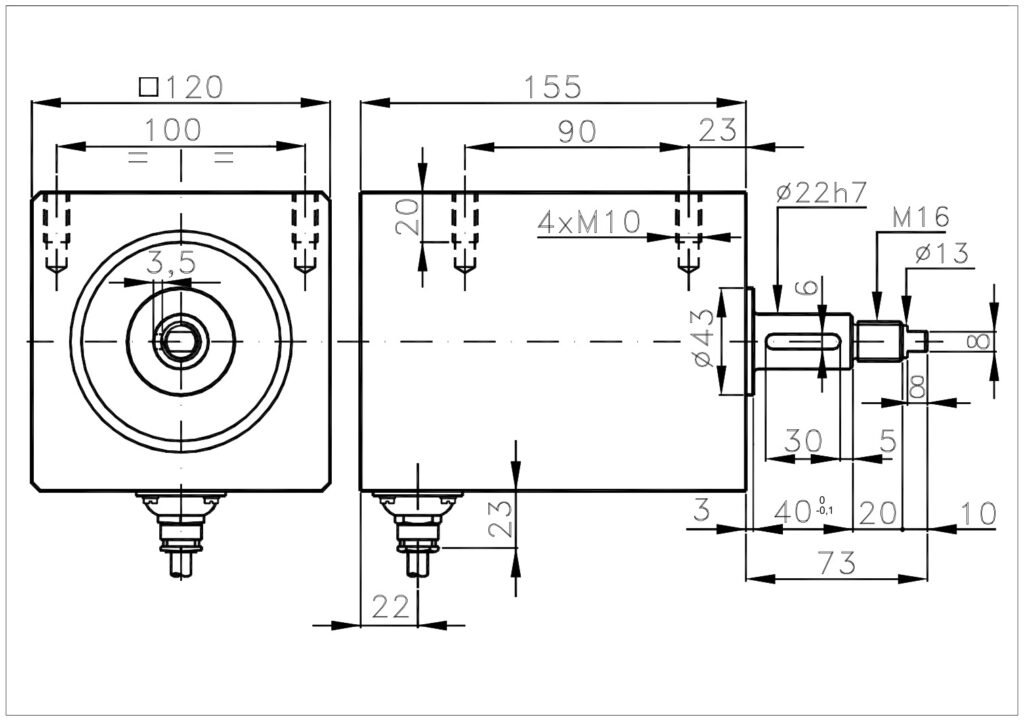

Carcasa metálica cuadrada de 120 mm de lado, base y tapa de aluminio anodizado y eje de acero inoxidable Ø22 h7 que admite 30 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP66 en el lado del eje y salida radial por cable, conector o conector en extremo de cable. Disponible en guemisa.es.
- Resolución de 1 a 2540 impulsos por vuelta y frecuencia de hasta 100 kHz.
- Eje de acero inoxidable Ø22 h7 con carga radial/axial máx. de 30 kg.
- 2500 rpm continuas y vida de los rodamientos de 1,5 × 109 revoluciones.
- Alimentación de 5 a 30 V según versión y electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp.
Preguntas Frecuentes Técnicas
¿Qué versiones de señal ofrece el I/120?
Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).
¿Qué tensiones de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vcc.
¿Qué conexiones ofrece el I/120?
Solo salida radial (R): cable de 1 m (CW, IP66), conectores CM, SM, CL, SL y CH, o conector en extremo de cable.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica cuadrada de 120 mm de lado |
| Peso | 6500 g |
| Eje | Ø22 h7 acero inoxidable |
| Carga radial/axial máx. | 30 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP64 a IP67 (ver pág. 2) |
| Alimentación | 5–30 V según versión (ver pág. 2) |
| Consumo máx. | 120 mA estándar · 180 mA line driver |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 100 kHz |
| Protección y entorno | |
| Protección lado eje | IP66 (sin opción sellada ni de bajo par) |
| RPM máx. continuas | 2500 (intermitentes: +30 %; sin opción sellada ni de bajo par) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C |
| Temp. almacenamiento | -30 … +85 °C |
