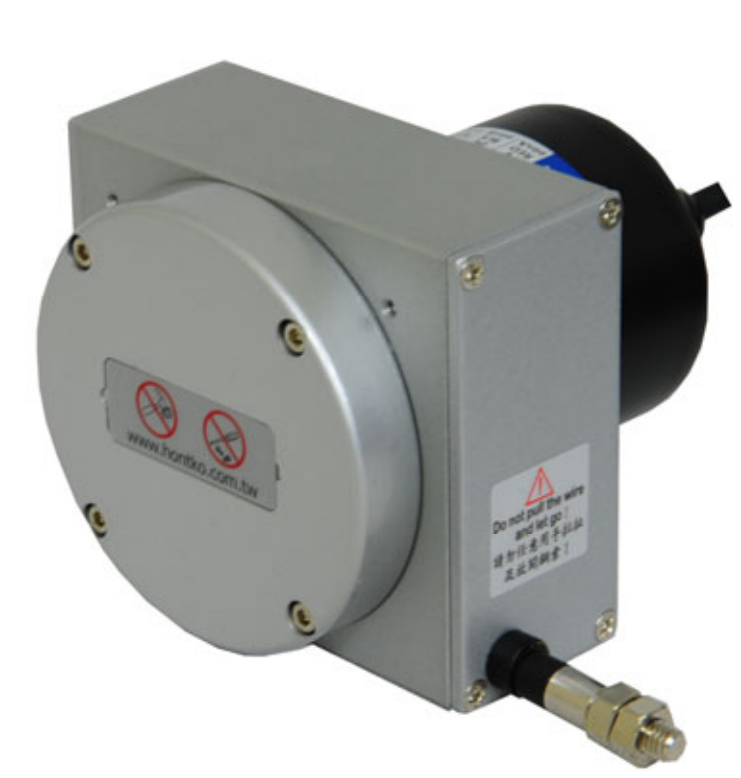

Sensor de desplazamiento por hilo de alta resolución de 1 a 5 m
- Fabricante: DPF Sensors
- Categoría: Desplazamiento, Encoder Lineal de Cable, Encoders Lineales, Lineal por hilo, SENSORES, Sensores de desplazamiento por hilo
El sensor de desplazamiento por hilo de alta resolución DPF Sensors DLE-HR permite medir movimientos y posiciones relativas con recorridos de 1.000, 2.000, 3.000, 4.000 y 5.000 mm. Combina un cable retráctil con un encoder incremental y un circuito multiplicador de pulsos integrado, para aplicaciones de automatización, control de carrera y bancos de ensayo.
Ofrece resoluciones de hasta 0,005 mm/pulso en las versiones de 1 y 2 metros, y hasta 0,01 mm/pulso en las de 3, 4 y 5 metros. Su salida diferencial line driver permite transmitir las señales a PLC, contadores rápidos y sistemas de adquisición con entradas compatibles.
- Recorridos disponibles: 1, 2, 3, 4 y 5 m.
- Resolución más fina: 5 µm por pulso en 1 y 2 m.
- Multiplicación de pulsos: circuito integrado en el sensor.
- Señales diferenciales: A, /A, B, /B, Z y /Z.
- Alimentación: 5 VDC u 8–26 VDC, según versión.
- Frecuencia máxima de respuesta: 150 kHz.
- Protección: IP64.
Aplicaciones del encoder de hilo de alta resolución DLE-HR
El sensor de desplazamiento por hilo de alta resolución DPF Sensors DLE-HR permite medir recorridos de hasta 5 metros en aplicaciones como:
- Seguimiento de posición de carros y ejes lineales de largo recorrido.
- Medición de altura y carrera en plataformas y mesas elevadoras.
- Control de extensión de mecanismos telescópicos y conjuntos extensibles.
- Bancos de ensayo de actuadores y cilindros de hasta 5 m de carrera.
- Registro de desplazamiento en pruebas de apertura y cierre de puertas industriales.
- Supervisión del recorrido de elementos móviles en maquinaria de manutención.
- Ensayos que requieran una lectura incremental de hasta 0,005 mm/pulso en recorridos de 1 y 2 m.
- Adquisición de posición y sentido de movimiento mediante entradas de encoder diferencial line driver.
Recorridos de 1 a 5 metros y resoluciones disponibles
La resolución se selecciona al definir la referencia de suministro. Las combinaciones disponibles dependen del recorrido:
| RECORRIDO Y RESOLUCIÓN | ||
|---|---|---|
| Recorrido | Resoluciones disponibles | Pulsos por milímetro |
| 1.000 y 2.000 mm | 0,02 / 0,01 / 0,008 / 0,005 mm/pulso | 50 / 100 / 125 / 200 |
| 3.000, 4.000 y 5.000 mm | 0,04 / 0,02 / 0,01 mm/pulso | 25 / 50 / 100 |
El circuito multiplicador integrado aumenta el número de pulsos de salida. La resolución indica el desplazamiento correspondiente a cada pulso y no equivale a la exactitud absoluta de medida. La repetibilidad declarada es de ±0,1 % del fondo de escala y ±1 cuenta.
Salida line driver y conexionado a PLC
El encoder genera señales de onda cuadrada con canales A y B en cuadratura, que permiten contar el desplazamiento y reconocer su sentido. El canal Z proporciona una señal de referencia. Cada canal dispone de su señal complementaria para formar los pares diferenciales A–/A, B–/B y Z–/Z.
Para conectarlo, el PLC, contador o equipo de adquisición debe disponer de entradas compatibles con line driver y con la frecuencia de pulsos de la aplicación. La alimentación del sensor se elige entre 5 VDC (L) y 8–26 VDC (H); esta tensión de alimentación no debe confundirse con el nivel eléctrico que admite la entrada del controlador.
| CONEXIONADO LINE DRIVER | ||
|---|---|---|
| Señal | Color del cable | Función |
| +V | Rojo | Alimentación |
| 0 V | Negro | Común de alimentación |
| A | Azul | Canal incremental A |
| B | Verde | Canal incremental B |
| Z | Amarillo | Referencia Z |
| /A | Violeta | Señal complementaria de A |
| /B | Naranja | Señal complementaria de B |
| /Z | Marrón | Señal complementaria de Z |
| Pantalla | Malla / blindaje | NC |

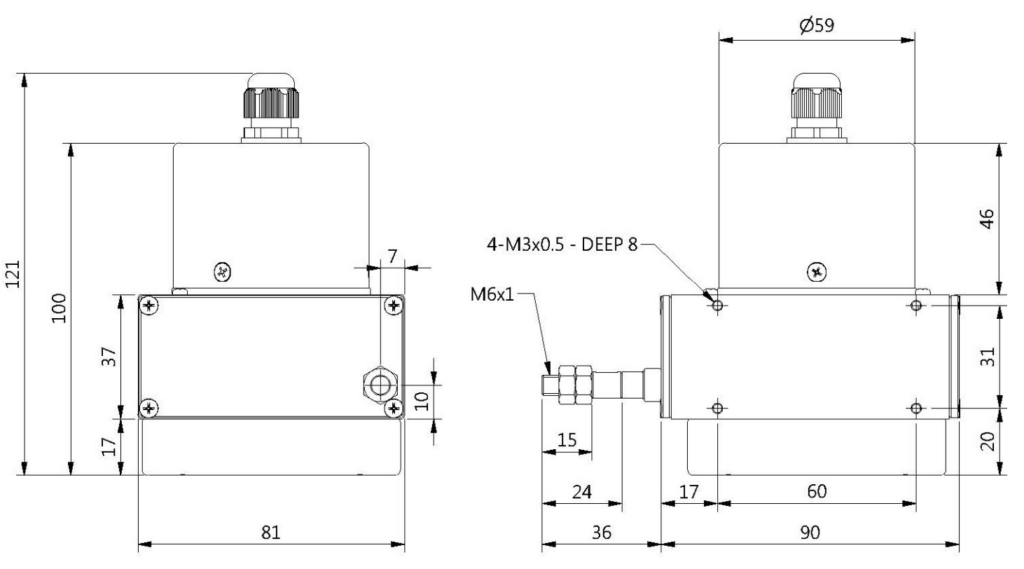

Cable retráctil y características mecánicas
El hilo de medida es de acero inoxidable SUS304, de 0,7 mm de diámetro y recubierto de nylon. Un resorte interno recoge automáticamente el cable al retroceder el elemento móvil.
- Carga de rotura declarada del hilo: 23 kg.
- Peso del conjunto: inferior a 1 kg.
- Cable eléctrico: 1.000 mm de longitud y 4,5 mm de diámetro.
- Vida útil típica: superior a 1 millón de ciclos.
- Choque: 50 g durante 11 ms.
- Vibración: 10–55 Hz, 1,5 mm VPP y máximo 10 g.
Protección IP64 y condiciones de funcionamiento
El DLE-HR dispone de protección IP64 y admite temperaturas de trabajo de 0 a 60 °C, con humedad relativa del 35 al 90 %, sin condensación. La temperatura de almacenamiento es de −20 a +70 °C.
Referencias DLE-HR y selección de versión
La referencia identifica el recorrido, la resolución, la alimentación y el multiplicador integrado. El sufijo L corresponde a 5 VDC y H a 8–26 VDC. Ambas opciones utilizan salida diferencial line driver.
| REFERENCIAS DPF SENSORS DLE-HR | |||
|---|---|---|---|
| Recorrido | mm/pulso | Line driver 5 VDC | Line driver 8–26 VDC |
| 1.000 mm | 0,02 | DLE-HR-10-002A-L-M02 | DLE-HR-10-002A-H-M02 |
| 1.000 mm | 0,01 | DLE-HR-10-001A-L-M04 | DLE-HR-10-001A-H-M04 |
| 1.000 mm | 0,008 | DLE-HR-10-0008A-L-M05 | DLE-HR-10-0008A-H-M05 |
| 1.000 mm | 0,005 | DLE-HR-10-0005A-L-M08 | DLE-HR-10-0005A-H-M08 |
| 2.000 mm | 0,02 | DLE-HR-20-002A-L-M02 | DLE-HR-20-002A-H-M02 |
| 2.000 mm | 0,01 | DLE-HR-20-001A-L-M04 | DLE-HR-20-001A-H-M04 |
| 2.000 mm | 0,008 | DLE-HR-20-0008A-L-M05 | DLE-HR-20-0008A-H-M05 |
| 2.000 mm | 0,005 | DLE-HR-20-0005A-L-M08 | DLE-HR-20-0005A-H-M08 |
| 3.000 mm | 0,04 | DLE-HR-30-004A-L-M02 | DLE-HR-30-004A-H-M02 |
| 3.000 mm | 0,02 | DLE-HR-30-002A-L-M04 | DLE-HR-30-002A-H-M04 |
| 3.000 mm | 0,01 | DLE-HR-30-001A-L-M08 | DLE-HR-30-001A-H-M08 |
| 4.000 mm | 0,04 | DLE-HR-40-004A-L-M02 | DLE-HR-40-004A-H-M02 |
| 4.000 mm | 0,02 | DLE-HR-40-002A-L-M04 | DLE-HR-40-002A-H-M04 |
| 4.000 mm | 0,01 | DLE-HR-40-001A-L-M08 | DLE-HR-40-001A-H-M08 |
| 5.000 mm | 0,04 | DLE-HR-50-004A-L-M02 | DLE-HR-50-004A-H-M02 |
| 5.000 mm | 0,02 | DLE-HR-50-002A-L-M04 | DLE-HR-50-002A-H-M04 |
| 5.000 mm | 0,01 | DLE-HR-50-001A-L-M08 | DLE-HR-50-001A-H-M08 |
Ejemplo: DLE-HR-10-0005A-L-M08 corresponde a 1.000 mm de recorrido, 0,005 mm/pulso, alimentación de 5 VDC y multiplicación ×8.
Preguntas frecuentes sobre el DLE-HR
¿La resolución de 0,005 mm/pulso está disponible en 5 metros?
No. Se ofrece en los recorridos de 1 y 2 m. En 3, 4 y 5 m, la resolución más fina disponible es de 0,01 mm/pulso.
¿La resolución de 5 µm equivale a una precisión de 5 µm?
No. Expresa el desplazamiento correspondiente a un pulso de salida. La resolución y la repetibilidad son características distintas.
¿Es un sensor de posición absoluta?
No. Es incremental: el sistema de control obtiene el desplazamiento contando pulsos. La señal Z es una referencia del encoder y no convierte el equipo en un sensor absoluto.
¿Qué datos hacen falta para seleccionar una referencia?
El recorrido, la resolución deseada, la velocidad de movimiento, la alimentación disponible y las características de la entrada del PLC o contador.
¿En qué se diferencia del DLE-S?
El DLE-HR amplía los recorridos hasta 5 metros y ofrece resoluciones más finas mediante multiplicación integrada, salida diferencial line driver y protección IP64. El DLE-S con encoder de hilo de 1.000 mm es otra opción de la gama para recorridos de un metro.
Selección y configuración del sensor
Indíquenos el recorrido, la resolución y el sistema de control de su aplicación. En GUEMISA le ayudamos a seleccionar la referencia DLE-HR y a comprobar la compatibilidad de su conexión.
Propiedades
| ESPECIFICACIONES TÉCNICAS DPF SENSORS DLE-HR | |
|---|---|
| Modelo | DPF Sensors DLE-HR |
| Tipo de sensor | Sensor de desplazamiento lineal por hilo con encoder incremental de alta resolución |
| Recorridos disponibles | 1.000 / 2.000 / 3.000 / 4.000 / 5.000 mm |
| Resoluciones para 1 y 2 m | 0,02 / 0,01 / 0,008 / 0,005 mm/pulso |
| Pulsos por milímetro en 1 y 2 m | 50 / 100 / 125 / 200, respectivamente |
| Resoluciones para 3, 4 y 5 m | 0,04 / 0,02 / 0,01 mm/pulso |
| Pulsos por milímetro en 3, 4 y 5 m | 25 / 50 / 100, respectivamente |
| Multiplicador integrado | ×2 / ×4 / ×5 / ×8, según recorrido y resolución |
| Forma de onda | Onda cuadrada |
| Fases de salida | A, /A, B, /B, Z y /Z |
| Electrónica de salida | Diferencial line driver |
| Alimentación | L: 5 VDC; H: 8–26 VDC |
| Consumo sin carga | ≤ 60 mA |
| Capacidad de salida | 20 mA; tensión residual ≤ 0,5 V |
| Frecuencia máxima de respuesta | 150 kHz |
| Desfase A/B | 90° ±45° (T/4 ±T/8) |
| Fase Z | T ±T/2 |
| Tiempo de subida/bajada | ≤ 1 µs |
| Repetibilidad declarada | ±0,1 % del fondo de escala y ±1 cuenta |
| Cable de medida | Acero inoxidable SUS304 con recubrimiento de nylon |
| Diámetro del hilo | 0,7 mm |
| Carga de rotura declarada | 23 kg |
| Vibración | 10–55 Hz / 1,5 mm VPP; máximo 10 g |
| Choque | 50 g durante 11 ms |
| Cable eléctrico | Ø 4,5 mm; longitud 1.000 mm |
| Peso | < 1.000 g |
| Temperatura de trabajo | 0 a 60 °C |
| Humedad de trabajo | 35–90 % HR, sin condensación |
| Temperatura de almacenamiento | −20 a +70 °C |
| Grado de protección | IP64 |
| Vida útil típica | Superior a 1 × 106 ciclos |
