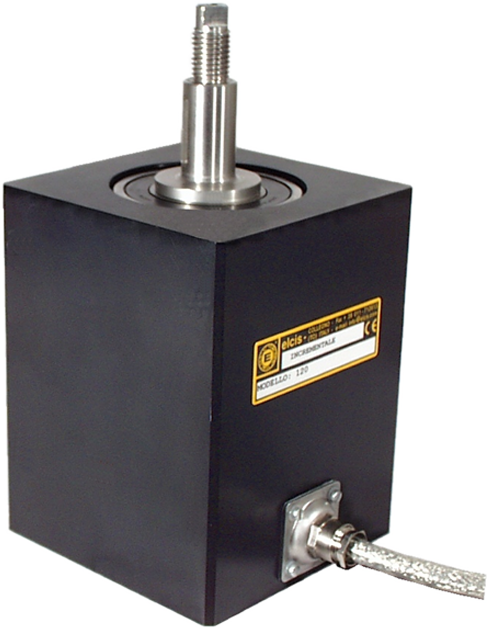

I/120 kodetzaile inkremental sendoa
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kodetzaile inkremental sendoa, SENTOREAK
Encoder incremental todo de metal, con cabezal de lectura interior autoequilibrado ante fuertes esfuerzos en el eje, apto para astilleros, laminadores, papeleras, funiculares, etc.
I/120ak biraketa bakoitzeko 1etik 2540ra bitarteko pultsu eskaintzen ditu, 100 kHz-ko gehienezko maiztasuna eta NPN, PNP, push-pull elektronika, 26LS31 eta 88C30 kontrolatzaileak, TTL, bereizlea eta 1 Vpp irteera sinusoidala.

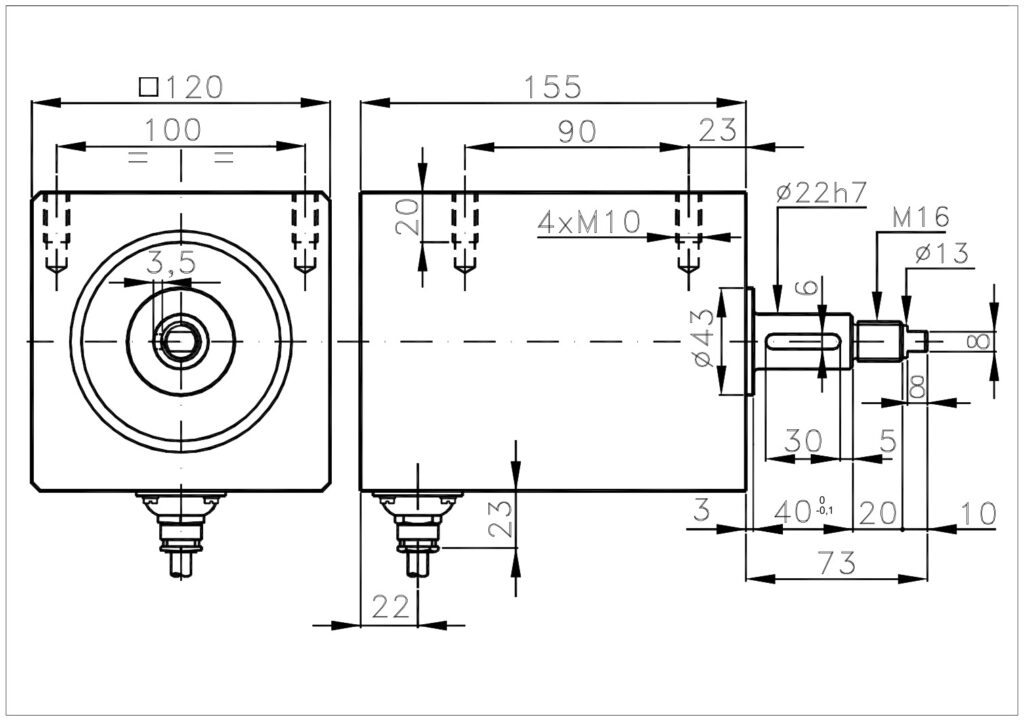

Carcasa metálica cuadrada de 120 mm de lado, base y tapa de aluminio anodizado y eje de acero inoxidable Ø22 h7 que admite 30 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP66 en el lado del eje y salida radial por cable, conector, conector en extremo de cable o caja de bornes (IP00). Disponible en guemisa.es.
- Ebazpena 1etik 2540ra bitarteko pultsuak itzuli bakoitzeko eta maiztasun bakoitzeko gehienez 100 kHz.
- Altzairu herdoilgaitzezko ardatza Ø22 h7 gehienezko karga erradial/axialarekin 30 kg.
- 2500 bira/min bizitza jarraitua eta errodamendua 1,5 × 109 iraultzak.
- Nutrizioa 5etik 30 V-ra bertsioaren eta elektronikaren arabera: NPN, PNP, push-pull, 26LS31 eta 88C30 kontrolatzaileak, TTL, bereizlea eta sinusoidala 1 Vpp.
Maiz egiten diren galdera teknikoak
Zein seinale bertsio eskaintzen ditu I/120ak?
Noranzko bakarrekoa (M), norabide bikoa (B), norabide bikoa + zero (BZ) eta norabide bakarrekoa + zero (MZ).
Zein hornidura-tentsio onartzen ditu?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V eta 15–30/15 V. 88C30 kontrolatzailearekin, gehienez 15 Vdc.
Zer konexio eskaintzen ditu I/120ak?
Solo salida radial (R): cable de 1 m (CW, IP66), conectores CM, SM, CL, SL y CH, conector en extremo de cable o caja de bornes (IP00).
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Metalezko karratua, 120 mm alde bakoitzean |
| Pisua | 6500 g |
| Ardatza | Ø22 h7 altzairu herdoilgaitza (eskaeraren arabera pertsonalizagarria) |
| gehienezko karga erradial/axiala. | 30 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP00tik IP67ra (ikusi fitxa teknikoa) |
| Elikadura | 5–30 V bertsioaren arabera (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA Estandarra · 180 mA-ko linea-kontrolatzailea (eskaeraren arabera pertsonalizagarria) |
| Itzuli bakoitzeko bulkada | 1etik 2540ra |
| Gehienezko maiztasuna. | 100 kHz-ko |
| Irten | Radial (R) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP66 (zigilatutako edo momentu baxuko aukerarik gabe) |
| gehienezko RPM jarraitua | 2500 (aldizka: +30 %; ez dago zigilatutako edo momentu baxuko aukerarik) |
| Inpaktuarekiko erresistentzia | 50 G × 11 ms |
| Bibrazio-erresistentzia | 12 G (10–2000 Hz) |
| Funtzionamendu-tenperatura | 0 … +70 °C (eskaeraren arabera pertsonalizagarria) |
