Encoder Incremental para Motores I/46S
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

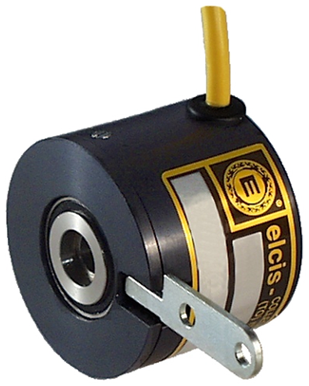

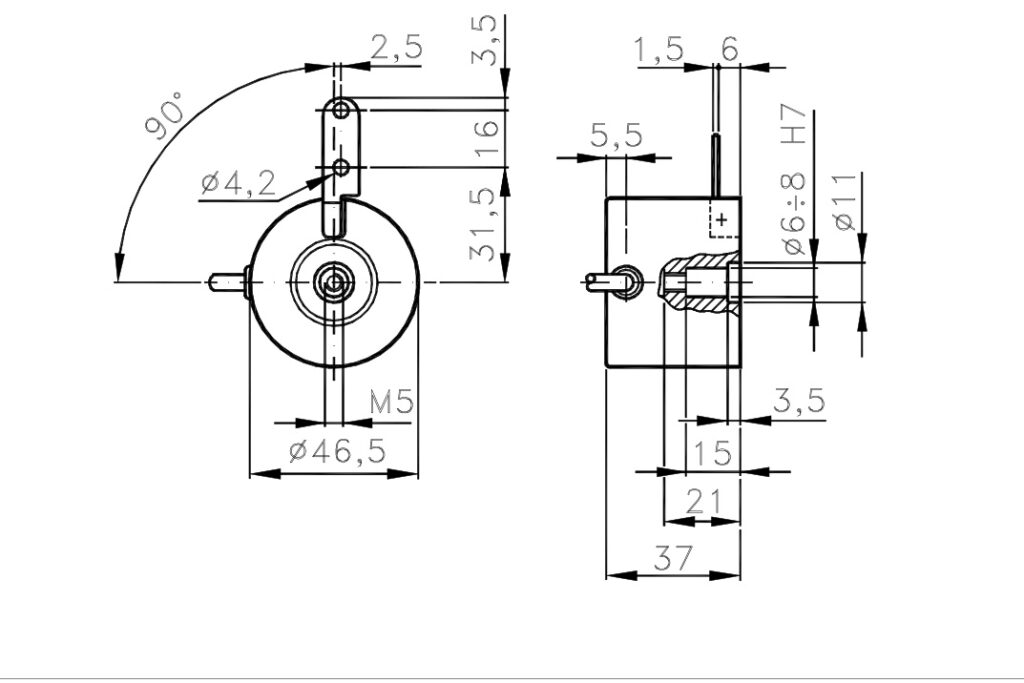

El ELCIS 46S (I/46S) es un encoder incremental miniatura de Ø46,5 mm, con eje hueco, acoplamiento tangencial y de 1 a 5000 impulsos por vuelta. Puede instalarse directamente en motores.
La compensación máx. del acoplamiento es axial ±0,2 mm, radial ±0,05 mm y angular ±2°. El eje hueco es de acero inoxidable, Ø6 u Ø8 mm H7, la base y la tapa son de aluminio anodizado y el peso es de 230 g.
Ofrece de 1 a 5000 impulsos por vuelta con frecuencia máx. de 60 kHz (75 o 100 kHz con las opciones R y V) y alimentación de 5÷30 Vcc. En el lado del eje es IP64 de serie, IP66 con rodamientos sellados (opción Z) e IP53 con rodamientos de bajo par (opción B); el lado de la salida, según conexión.
- Acoplamiento tangencial: se instala directamente en motores, con compensación máx. axial ±0,2 mm, radial ±0,05 mm y angular ±2°.
- Eje hueco de acero inoxidable: Ø6 u Ø8 mm H7; otros diámetros bajo pedido.
- De 1 a 5000 imp/v: frecuencia máx. 60 kHz (75 o 100 kHz opcional).
- IP66 con rodamientos sellados: opción Z (3000 rpm máx. continuas); IP64 en el lado del eje de serie.
Preguntas Frecuentes Técnicas
¿Qué tipo de acoplamiento mecánico incorpora el modelo I/46S?
Incorpora un acoplamiento tangencial que puede instalarse directamente en motores, con compensación máx. axial ±0,2 mm, radial ±0,05 mm y angular ±2°.
¿Qué resoluciones y velocidades de giro alcanza el encoder I/46S?
De 1 a 5000 impulsos por vuelta. Velocidad máx. continua de 6000 rpm en versión estándar, 3000 rpm con rodamientos sellados (opción Z) y 10000 rpm con rodamientos de bajo par (opción B); la intermitente es un 30 % mayor.
¿Qué grado de protección ofrece?
En el lado del eje, IP64 de serie, IP66 con rodamientos sellados (opción Z) e IP53 con rodamientos de bajo par (opción B). En el lado de la salida depende de la conexión: el cable es IP65.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Aluminio anodizado (base y tapa) |
| Peso | 230 g |
| Eje | Eje hueco en acero inoxidable Ø6÷8 mm (personalizable bajo pedido) |
| Carga axial/radial máx. | 0,5 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP65 (ver ficha técnica) |
| Alimentación | 5÷30 Vcc (ver ficha técnica) |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 5000 |
| Frecuencia máx. | 60 kHz (75 o 100 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar / IP66 sellado (opción Z) / IP53 bajo par (opción B) |
| RPM máx. continuas | 6000 rpm (estándar) / 3000 rpm (opción Z) / 10000 rpm (opción B) (rPM máx. intermitente: +30 % de las RPM máx. continuas) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| I/46S-500-24-B-CV-RI46S50024BCVR | 500 impulsos/vuelta · 24 V ±5 % · bidireccional · Standard NPN · Cable radial (1 m) · salida radial |
