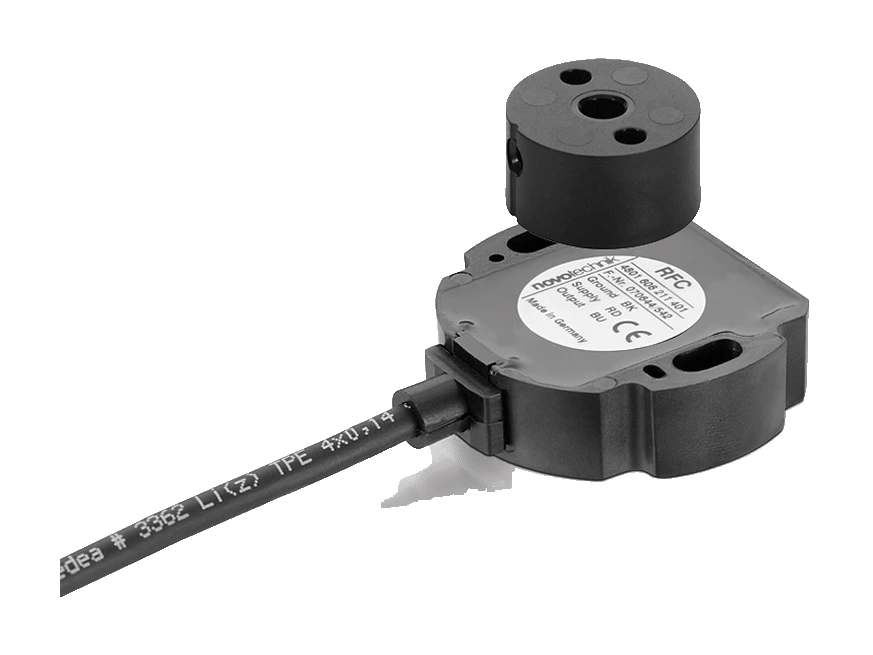

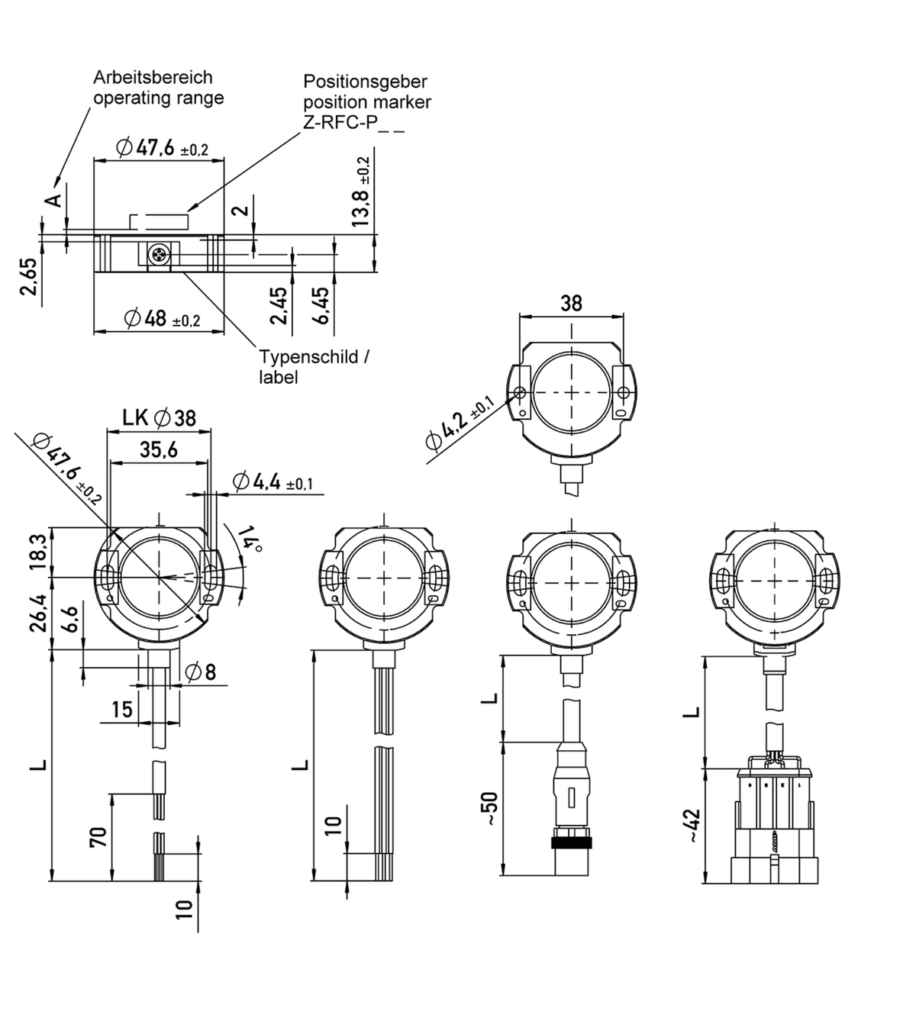

Sensor de ángulo sin contacto RFC-4800 analógico

Fabricante: Novotechnik
Categoría: Desplazamiento, Encoder, Encoder Absoluto, Encoder Absoluto Monovuelta, Encoder Magnético Absoluto, Sensor desplazamiento angular, SENSORES

Sensor de ángulo RFC-4800 analógico de Novotechnik. Sensor de ángulo Hall sin contacto, de hasta 360°.

Puntos clave

Tecnología Hall sin contacto, rango eléctrico de hasta 360°, sin desgaste
Diseño en 2 piezas, desacopladas mecánicamente, sin eje ni rodamiento; medida a través de cualquier material no ferromagnético
Clase de protección alta: IP67, IP68, IP69
Versiones móviles de uno y de varios canales, aptas para aplicaciones relacionadas con la seguridad según DIN EN ISO 13849 y para los máximos requisitos de EMC (impulsos ISO, ISO 11452 y norma ECE)

Preguntas Frecuentes Técnicas

¿Qué se puede conectar al sensor de ángulo RFC-4800 analógico?

Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik.

¿Cómo se pide el sensor de ángulo RFC-4800 analógico?

El código de pedido tiene 7 casillas: versión mecánica, canales, rango, ub, señal, característica y conexión. Por ejemplo, RFC-4851-636-111-202 es la versión con agujero alargado con diagnóstico, 1 canal, 0° a 360°, Ub = 24 VDC, 0,1 … 10 V creciente en sentido horario y cable de 4 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.

¿En qué condiciones trabaja el sensor de ángulo RFC-4800 analógico?

Protección: IP67 / IP68 / IP69; IP67 (conector M12).

Propiedades

Característica	Especificación
Aplicaciones, conformidad y seguridad funcional
Aplicaciones industriales	Ingeniería de fabricación (maquinaria textil, de envasado, de chapa y de alambre), técnica de automatización y técnica médica
Conformidad	CE, UKCA (versiones móviles también E1); marcado WEEE
Aplicaciones móviles	Máquinas móviles de trabajo (carretillas industriales, maquinaria de construcción, maquinaria agrícola y forestal) y aplicaciones marinas
Aplicaciones, conformidad y seguridad funcional
Seguridad funcional, versiones industriales	Consultar para sistemas relacionados con la seguridad
Seguridad funcional, versiones móviles	Aptas según ISO 13849 tras validación del cliente; datos de seguridad (DCavg…) bajo pedido
Datos de medida comunes
Rango de medida	0 … 30° hasta 0 … 360°, en pasos de 10°
Diagnóstico	Activado (en error, la señal queda fuera del rango plausible)
Frecuencia de actualización	típ. 3,4 kHz
Linealidad independiente	≤ ±0,5 % FS
Resolución	12 bits
Repetibilidad	típ. ≤ ±0,1°
Histéresis	típ. < ±0,1° (rango de 360°: típ. < 0,25°; menor, bajo pedido)
Consumo sin carga y protecciones	típ. 12 mA por canal; protegido contra inversión de polaridad y cortocircuito
Resistencia de aislamiento (500 VDC)	≥ 10 MΩ
Vibración IEC 60068-2-6	20 g, 5 … 2000 Hz, Amax = 0,75 mm
Choque IEC 60068-2-27	50 g, 6 ms
Protección DIN EN 60529	IP67 / IP68 / IP69; IP67 (conector M12)
Velocidad máx. de trabajo y vida	Mecánicamente ilimitadas
Compatibilidad electromagnética
Industrial	Valor
EN 61000-4-2 ESD (contacto/aire)	4 kV, 8 kV
EN 61000-4-3 Campos electromagnéticos (RFI)	10 V/m
EN 61000-4-4 Transitorios rápidos (burst)	1 kV
EN 61000-4-6 Perturbaciones conducidas (campos HF)	10 V ef.
EN 55016-2-3 Perturbaciones radiadas	Industrial y residencial
Compatibilidad electromagnética
Móvil	Valor
ISO 10605 ESD (manipulación/componente)	8 kV / 15 kV
ISO 11452-2 Campos de HF radiados	100 V/m
ISO 11452-5 Campos de HF radiados, stripline	200 V/m
CISPR 25 Emisión radiada	Nivel 5
ISO 7637-2 Emisiones transitorias (tensión y corriente)	Nivel 3
ISO 7637-2 Impulsos en alimentación (tensión y corriente)	Nivel 4
ISO 7637-3 Impulsos en salidas (tensión y corriente)	Nivel 4
EN 13309 Maquinaria de construcción; requisitos E1	Según ECE-R10
ISO 13766-1/-2 Maquinaria de construcción	Multicanal (ratiométrica: bajo pedido)

Opción	Significado
Ejemplo: RFC-4851-636-111-202 = agujero alargado con diagnóstico, 1 canal, 0° a 360°, Ub = 24 VDC, 0,1 … 10 V creciente en sentido horario, cable de 4 polos apantallado de 1 m.
1 · Versión mecánica
4851	Agujero alargado, con ajuste de posición
4852	Agujero redondo
4853	Agujero alargado, sin función de diagnóstico
4854	Agujero redondo, sin función de diagnóstico
2 · Número de canales
6	1 canal (1x Ub / 1x salida)
7	Parcialmente redundante (1x Ub / 2x salida)
8	Totalmente redundante (2x Ub / 2x salida), solo versiones móviles
3 · Rango de medida
03	0° … 30° mín.
06, 12, 18, 24, 36	0° … 60°, 120°, 180°, 240°, 360°
36	0° … 360° máx. (otros ángulos, bajo pedido)
4 · Tensión de alimentación Ub
1	24 VDC (industrial)
2	5 VDC (ratiométrica)
3	12/24 VDC (móvil)
5 · Señal de salida (24 V)
1	0,1 … 10 V
2	4 … 20 mA
5 · Señal de salida (12/24 V)
4	0,5 … 4,5 VDC
5	0,25 … 4,75 VDC
2	4 … 20 mA
5 · Señal de salida (ratiométrica)
1	5 … 95 % ratiométrica a Ub (0,25 … 4,75 VDC)
2	10 … 90 % ratiométrica a Ub (0,5 … 4,5 VDC)
6 · Característica de salida
1	Creciente en sentido horario
2	Creciente en sentido antihorario
3	Salidas cruzadas, canal 1 creciente en sentido horario (parcialmente redundante)
4	Salidas cruzadas, canal 1 creciente en sentido horario (totalmente redundante)
7 · Conexión, versiones industriales
201	Cable de 4 polos, apantallado, L = 0,5 m
202, 206, 210, 220	Cable de 4 polos, apantallado, L = 1, 3, 5 o 10 m
501	Conector M12x1 de 4 pines con cable apantallado, L = 0,15 m
7 · Conexión, versiones móviles
251	Cable de 4 polos, sin apantallar, L = 0,5 m
252, 256, 260, 270	Cable de 4 polos, sin apantallar, L = 1, 3, 5 o 10 m
401	Hilos, 3x L = 0,5 m (1 canal)
411	Hilos, 4x L = 0,5 m (parcialmente redundante)
421	Hilos, 6x L = 0,5 m (totalmente redundante)
551	Conector M12x1 de 4 pines con cable, sin apantallar, L = 0,15 m
552	Conector AMP Superseal de 4 polos con cable, sin apantallar, L = 0,15 m
El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta.
