Codificador incremental para motores I/46S
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para motores, SENSORES

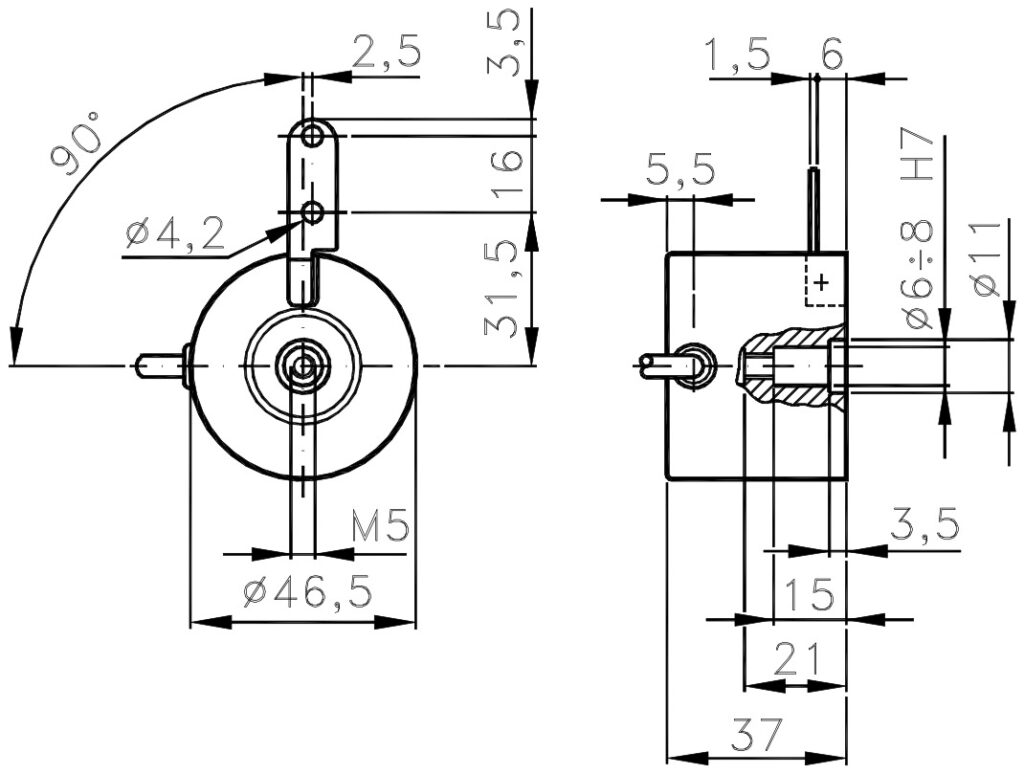

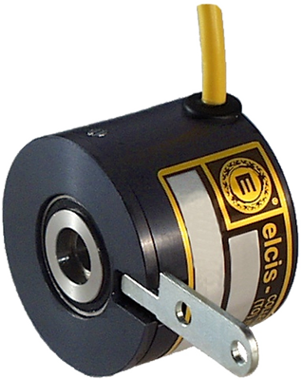

El ELCIS 46S (I/46S) es un encoder incremental miniatura de Ø46,5 mm, con eje hueco, acoplamiento tangencial y de 1 a 5000 impulsos por vuelta. Puede instalarse directamente en motores.
A compensación máxima do acoplamento é axial ±0,2 mm, radial ±0,05 mm e angular ±2°. O eixe oco está feito de aceiro inoxidable, Ø6 ou Ø8 mm H7, a base e a tapa son de aluminio anodizado e o peso é de 230 g.
Ofrece de 1 a 5000 impulsos por vuelta con frecuencia máx. de 60 kHz (75 o 100 kHz con las opciones R y V) y alimentación de 5÷30 Vcc. En el lado del eje es IP64 de serie, IP66 con rodamientos sellados (opción Z) e IP53 con rodamientos de bajo par (opción B); el lado de la salida, según conexión.
- Acoplamento tanxencialInstálase directamente nos motores, cunha compensación axial máxima de ±0,2 mm, compensación radial de ±0,05 mm e compensación angular de ±2°.
- Eixo oco de aceiro inoxidableØ6 ou Ø8 mm H7; outros diámetros dispoñibles baixo petición.
- De 1 a 5000 imp/v: frecuencia máxima 60 kHz (75 ou 100 kHz opcionais).
- IP66 con rodamentos seladosOpción Z (3000 rpm máx. continuas); IP64 no lado do eixo de serie.
Preguntas técnicas frecuentes
Que tipo de acoplamento mecánico incorpora o modelo I/46S?
Incorpora un acoplamento tanxencial que se pode instalar directamente nos motores, con compensación axial máxima de ±0,2 mm, compensación radial de ±0,05 mm e compensación angular de ±2°.
Que resolucións e velocidades de rotación alcanza o codificador I/46S?
De 1 a 5000 pulsos por revolución. Velocidade continua máxima de 6000 rpm na versión estándar, 3000 rpm con rodamentos selados (opción Z) e 10000 rpm con rodamentos de baixo par (opción B); a velocidade intermitente é 30 % maior.
Que nivel de protección ofrece?
No lado do eixe, IP64 de serie, IP66 con rodamentos selados (opción Z) e IP53 con rodamentos de baixo par (opción B). No lado da saída, depende da conexión: o cable é IP65.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | aluminio anodizado (base e tapa) |
| Peso | 230 g |
| Eixo | Eje hueco en acero inoxidable Ø6÷8 mm (personalizable bajo pedido) |
| carga axial/radial máxima. | 0,5 kg |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Eléctrico | |
| Protección do lado de saída | Segundo a conexión: IP65 (ver especificacións técnicas) |
| Alimentación | 5÷30 Vcc (ver especificacións técnicas) |
| Consumo máximo. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por volta | 1 a 5000 |
| Frecuencia máxima. | 60 kHz (75 ou 100 kHz opcionais) |
| Protección e medio ambiente | |
| protección do lado do eixo | IP64 estándar / IP66 selado (opción Z) / IP53 baixo par (opción B) |
| RPM continuas máximas | 6000 rpm (estándar) / 3000 rpm (opción Z) / 10000 rpm (opción B) (rPM máx. intermitente: +30 % de las RPM máx. continuas) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (personalizable baixo petición) |
| Referencia | Configuración |
|---|---|
| I/46S-500-24-B-CV-RI46S50024BCVR | 500 impulsos/vuelta · 24 V ±5 % · bidireccional · Standard NPN · Cable radial (1 m) · salida radial |
