Encoder incremental para motores I/40Z
Design em miniatura Ø40 mm | Eixo passante Ø6 a Ø12 mm | Acoplamento tangencial | Base de alumínio e tampa de aço | 10 a 2500 pulsos/rotação | Frequência máxima 180 kHz | Alimentação 5÷24 V | Carga no eixo até 2 kg | Consumo máximo 60 mA | Peso 120 g
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental para motores, SENSORES
O modelo ELCIS I/40Z é um encoder incremental em miniatura equipado com acoplamento tangencial, adequado para uso geral.
Possui base de alumínio, tampa de aço e eixo passante de aço com diâmetros de 6, 8, 10 ou 12 mm, pesando 120 g e com carga radial/axial máxima de 2 kg.
Oferece de 10 a 2500 pulsos por revolução com uma frequência máxima de 180 kHz e eletrônica padrão NPN, coletor aberto (R), push-pull (H) ou driver de linha (N). Disponível em guemisa.es.
- Diâmetro Ø40 mmEncoder em miniatura com eixo passante de Ø6, Ø8, Ø10 ou Ø12 mm.
- Quatro saídas eletrônicas: NPN padrão, coletor aberto NPN R, push-pull H e driver de linha N.
- Frequência máxima 180 kHz: de 10 a 2500 pulsos por revolução, em valores padrão (consulte a ficha técnica).
- Base de alumínio e tampa de açoPeso: 120g e classificação IP52 no lado do eixo.
Perguntas técnicas frequentes
Quais são os diâmetros de eixo passante suportados pelo encoder I/40Z?
Ø6, Ø8, Ø10 ou Ø12 mm (códigos 6, 8, 10 e 12). O eixo do codificador é feito de aço.
Qual é a frequência máxima que atinge?
180 kHz, com 10 a 2500 pulsos por revolução.
Qual é o peso do encoder I/40Z?
Pesa 120g. A base é feita de alumínio e a tampa de aço.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Base de alumínio e tampa de aço |
| Peso | 120 g |
| Eixo | Eixo passante oco Ø6÷12 mm em aço |
| carga axial/radial máxima. | 2 kg |
| Vida útil do rolamento | 1,5 × 10⁹ revoluções |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão (Cabo IP65) |
| Alimentação | 5÷24 V (5 V ±5 %, 12÷24 V) |
| Consumo máximo. | 60 mA (padrão) / 50 mA (driver de linha) |
| Impulsos por volta | 10 a 2500 |
| Frequência máxima. | 180 kHz |
| Proteção e meio ambiente | |
| proteção lateral do eixo | IP52 |
| RPM máximo contínuo | 5000 rpm (RPM máximo intermitente: RPM máximo contínuo + 30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de operação | -10 … +70 °C |
Outros produtos
Sensor linear potenciométrico industrial Novotechnik TR-0025 · Referência 400023261 · Curso elétrico 25 mm · Saída de cabo blindado
Caixa metálica Ø150 mm | Eixo passante oco Ø30–50 H7 | Pino antirrotação | 1 a 90.000 pulsos/revolução | Frequência máxima 100 kHz | Alimentação 5–30 V | Saídas NPN, PNP, push-pull e driver | Grau de proteção IP65 no lado do eixo | 500 rpm contínuos | Peso 1250 g
ALCANCE DO INCLINÔMETRO (±) 10°/360°/ A especificar, 1 ou 2 eixos, PRECISÃO: ±0,2º, RESOLUÇÃO: 0,1º, setor solar especial.
Conteúdo celular K=1cm-1 (2 a 2.000µS) Rosca BSP de 1″, material do corpo em PVC
Sensor de iluminância, luxímetro, faixa de medição: 0-2000lux / 0-20klux / 0-200klux

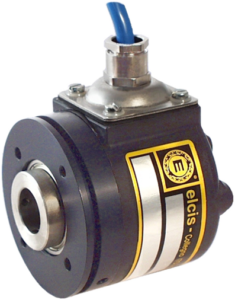

Robusto, Ø59 mm | Eixo com furo passante de Ø6 a Ø15 mm | Sem acoplamento interno | Resolução de 1 a 50.000 imp/v | Alto MTTFd de acordo com a norma EN ISO 13849-1 | Frequência máxima de 100 kHz (300 kHz opcional) | Base em alumínio anodizado e tampa em Valox 420 | Peso de 300 g | Grau de proteção IP64 no lado do eixo (IP65 com vedação) | Marca cULus (arquivo E248753)
