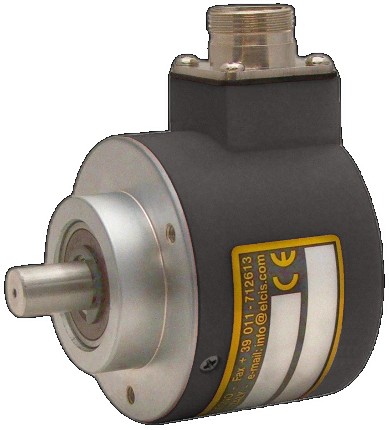

Encoder Incremental Kit y Bajo Coste I/58EH
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Kit Low Cost, SENSORES
El sector industrial busca sensores robustos que no comprometan el presupuesto de automatización. Este Encoder Incremental Kit y Bajo Coste I/58EH resuelve la necesidad de un Encoder incremental fiable para aplicaciones generales, ofreciendo una solución económica sin sacrificar durabilidad mecánica en entornos exigentes.
Diseñado para trabajo pesado, soporta velocidades continuas de hasta 6000 rpm con un par de arranque de 18 gcm. La fuente de luz LED garantiza más de 100000 horas de vida útil y una frecuencia máxima de respuesta de 100 kHz, asegurando señales precisas en sistemas de control de alta velocidad.
Construido con aluminio y acero inoxidable Ø 10, soporta vibraciones de 10G y choques de 40G x 11ms. Operación entre -10 y 70 °C asegura estabilidad térmica en maquinaria pesada. Disponible en guemisa.es.
- Soporta velocidades continuas de hasta 6000 rpm con par de arranque de 18 gcm.
- Vida útil del rodamiento certificada de 1,5 x 10^9 vueltas para alta durabilidad.
- Resistencia mecánica a vibraciones de 10G y choques de 40G x 11ms.
- Frecuencia máxima de señal de salida establecida en 100 kHz.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/58EH del modelo I/E6 estándar?
El I/58EH está optimizado para trabajo pesado con un peso de 200 g y eje de acero inoxidable Ø 10 mm, mientras que el I/E6 suele ser más compacto. Ambos comparten la salida Push-Pull y alimentación 5V, pero el 58EH destaca por su robustez mecánica superior y resistencia a vibraciones de 10G (10÷2000Hz), ideal para maquinaria industrial exigente donde la durabilidad del rodamiento es crítica.
¿Qué precauciones de alineación requiere el eje del I/58EH durante el montaje?
Es crucial asegurar que el eje de acero inoxidable Ø 10 mm esté perfectamente centrado para evitar desgaste prematuro en los rodamientos, diseñados para una vida útil de 1,5 x 10^9 vueltas. Una desalineación excesiva puede comprometer la precisión de los pulsos por revolución (1 ÷ 2500) y generar ruido eléctrico, afectando la integridad de la señal en aplicaciones de alta velocidad como 6000 rpm continuas.
¿Qué conectores y opciones de salida están disponibles para el I/58EH?
El modelo ofrece configuraciones flexibles con salidas Push-Pull o Line Driver (5V o 5-24V). En cuanto a conexiones, puedes elegir entre cable CVC de 1m, bloque de terminales VMC/TMC/VLC/TLC o conectores CC7/CC9. La opción IP65 está disponible para entornos con polvo o agua, mientras que la versión estándar tiene protección IP54 en el lado de salida según especificaciones base.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | Trabajo Pesado / Uso General |
| Alimentación | 5V ±5% o 5÷24V |
| Eje | Acero Inoxidable Ø 10 mm |
| Peso | 200 gramos |
| Vida Rodamientos | 1,5 x 10^9 vueltas |
| Par de Arranque | 18 gcm |
| Velocidad Máxima Continua | 6000 rpm |
| Resistencia al Impacto | 40G x 11ms |
| Resistencia a la Vibración | 10G (10÷2000Hz) |
| Temperatura Operación | -10÷70 °C |
| Pulsos por Revolución | 1 ÷ 2500 |
| Frecuencia Máxima de Señal | 100 kHz |
| Consumo Máximo | 120 mA |
