Encoder Absoluto Multivuelta A/9115S
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES

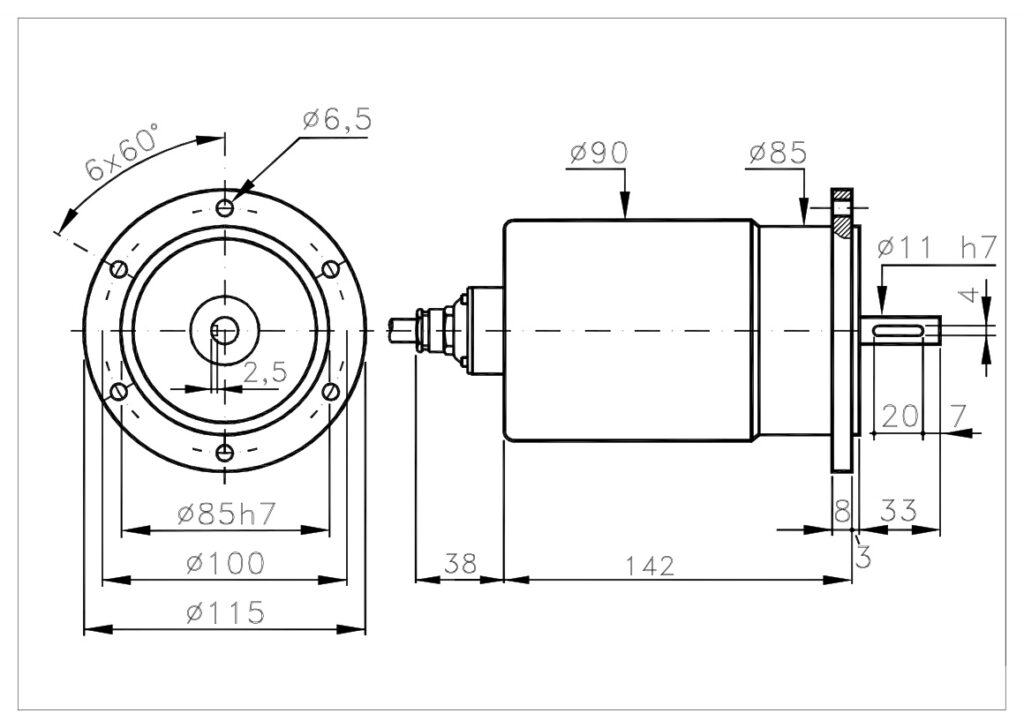

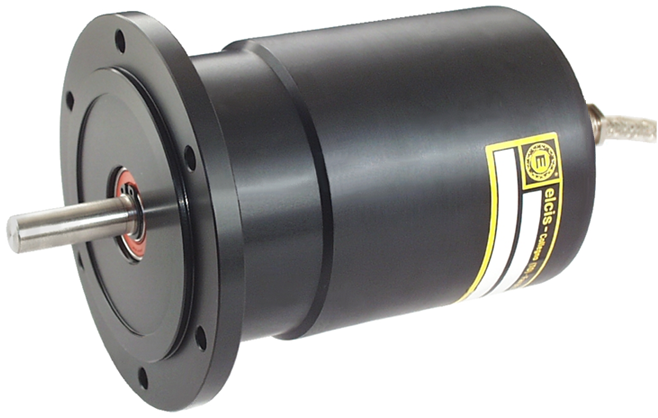

El ELCIS 9115S (A/9115S) es un encoder absoluto SSI multivuelta con brida B10, de hasta 30 bit de resolución en 16384 vueltas, con salida en código Gray o binario. Para uso industrial, con eje de acero inoxidable Ø11 h7 que admite 180 N de carga radial/axial, resistencia a 30 G de impacto y 10 G de vibración, funcionamiento entre -40 y +85 °C (-5…+70 °C con salida por cable), hasta 98 % de humedad sin estado líquido y protección contra inversión de polaridad y picos de sobretensión. Incorpora tecnología SMD.
Como encoder absoluto SSI con brida B10, el A/9115S ofrece hasta 30 bit de resolución en 16384 vueltas, con salida en código Gray o Binario. La interfaz serie SSI (SL) se controla con un reloj externo según el estándar RS485/RS422 a una frecuencia de 100 kHz a 1 MHz, y la versión SSI con Preset (S1) añade la función de preset.
Monta eje de acero inoxidable Ø11 h7 con capacidad de carga radial/axial de 180 N, resistencia a impactos de 30 G (11 ms) y a vibraciones de 10 G (10–1000 Hz), trabaja entre -40 y +85 °C (-5…+70 °C con salida por cable), con hasta 98 % de humedad (sin estado líquido), y dispone de protección contra inversión de polaridad y picos de sobretensión. Incorpora tecnología SMD.
- Resolución de hasta 30 bit en 16384 vueltas.
- Interfaz serie SSI, con versión SSI + Preset, según RS485/RS422 a 100 kHz–1 MHz.
- Vida de rodamientos superior a 105 h a 1000 rpm.
- Protección contra inversión de polaridad y picos de sobretensión, con disco de plástico irrompible.
Preguntas Frecuentes Técnicas
¿Qué protocolo utiliza la interfaz SSI del A/9115S?
Un reloj externo controla la salida de datos: el valor de posición se almacena primero en el encoder y se transmite comenzando por el bit más significativo (MSB), según el estándar RS485/RS422, con una frecuencia de reloj de 100 kHz a 1 MHz.
¿En qué se diferencia la versión SSI con Preset (S1) de la SSI estándar (SL)?
Funciona igual que la versión (SL), pero añade una función de preset.
¿Qué opciones de eje y rodamientos ofrece el A/9115S?
El eje estándar es Ø11 h7; bajo pedido puede suministrarse con otro diámetro. Los rodamientos pueden pedirse sellados (opción W) además del estándar.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Aluminio (carcasa: opciones de cliente bajo pedido) |
| Peso | 1800 g |
| Eje | Ø11 h7 inox (opc. bajo pedido) |
| Carga radial/axial máx. | 180 N |
| Eléctrica | |
| Códigos de salida | Gray, Binario |
| Resolución máx. | 30 bit en 16384 vueltas |
| Nº de vueltas | 4096, 16384 |
| Alimentación | 10–30 VDC |
| Consumo máx. | 1 W (SSI) · 1,5 W (SSI+Preset) |
| Frecuencia máx. (LSB) | 800 kHz |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado |
| RPM máx. continuas | 6000 estándar · 3000 sellado (intermitentes: +30 %) |
| Resistencia a impactos | 30 G (11 ms) |
| Resistencia a vibración | 10 G (10–1000 Hz) |
| Temp. func. / almacén. | -40 … +85 °C (con salida por cable: -5…+70 °C) |
| Referencia | Configuración |
|---|---|
| A/9115S-12-12-11-G-SL-0-PRLA9115S121211GSL0PRL | (13) · vueltas: 4096 · (14) · eje Ø11 estándar · (n) · Gray · (B) · SSI · Conector 12 pines radial · IP65 |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
