Encoder Incremental para Cremalleras I/172C
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Cremallera, SENSORES

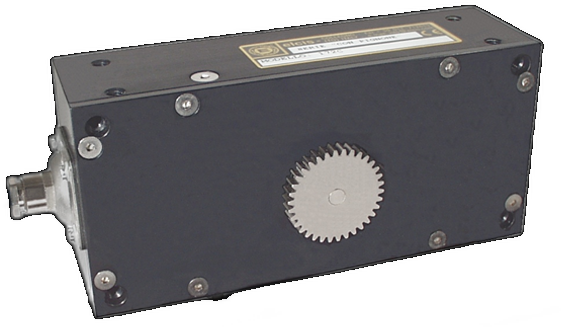

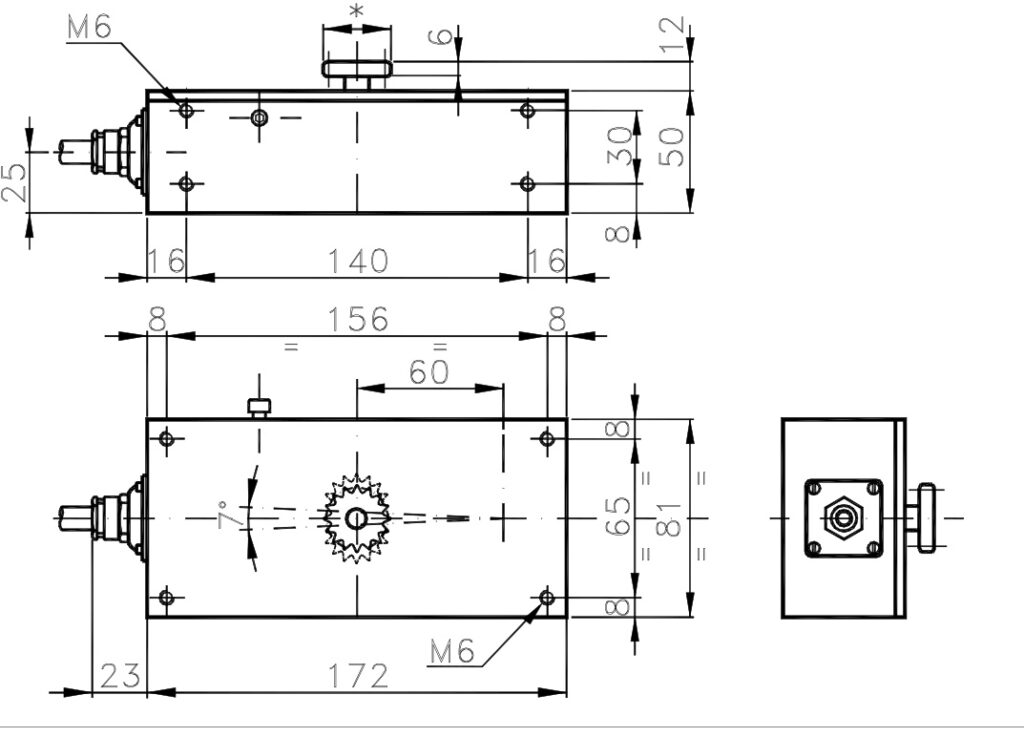

El ELCIS 172C (I/172C) es un encoder incremental con piñón de precarga para cremalleras mod. 1, de 1 a 10000 impulsos por vuelta. Se usa en la toma de medidas lineales con resolución de 5 µm a 0,4 mm.
El I/172C ofrece de 1 a 10000 impulsos por vuelta, frecuencia máxima de 60 kHz (100 kHz opcional) y electrónica NPN, PNP, push-pull, TTL 7404, drivers 26LS31 y 88C30 y sinusoidal 1 Vpp. Se alimenta entre 5 y 30 V según versión.
Base y tapa de aluminio anodizado y piñón de acero inoxidable, con piñones de 13, 16 o 34 dientes o eje Ø8. Admite 4 kg de carga radial/axial, trabaja de 0 a +70 °C con protección IP66 en el lado del eje y se conecta por cable, conector o conector en extremo de cable o caja de bornes (IP00), con salida radial en cable y conectores.
- Sistema de precarga del piñón, para cremalleras mod. 1.
- Resolución de 5 µm a 0,4 mm y de 1 a 10000 impulsos por vuelta, con frecuencia de hasta 60 kHz (100 kHz opcional).
- Piñón de acero inoxidable de 13, 16 o 34 dientes, o eje de Ø8.
- Alimentación de 5 a 30 V según versión y electrónica NPN, PNP, push-pull, TTL 7404, drivers 26LS31 y 88C30 y sinusoidal 1 Vpp.
Preguntas Frecuentes Técnicas
¿Qué piñones admite el I/172C?
Piñón de 13 dientes (B), de 16 dientes (C) o de 34 dientes (D), o eje Ø8 (A).
¿Qué conexiones ofrece?
Cable de 1 m (CV), conectores de 7, 10 y 12 contactos (CM, SM, CL, SL, CH, CH5, CI y CH6), conector en extremo de cable y caja de bornes (IP00); cable y conectores con salida radial.
¿Qué frecuencia máxima admite?
60 kHz de serie; 100 kHz con la opción V (75 kHz con la opción R).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Piñón | Acero inoxidable (ver «Piñones Posibles») |
| Precarga | Sistema de precarga del piñón |
| Peso | 1800 g |
| Carga radial/axial máx. | 4 kg |
| Eléctrica | |
| Resolución lineal | 5 µm a 0,4 mm (cremalleras mod. 1) |
| Protección lado salida | Según conexión: IP64 a IP67; caja de bornes IP00 (ver ficha técnica) |
| Alimentación | 5–30 V según versión (ver ficha técnica) |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 10000 |
| Frecuencia máx. | 60 kHz (100 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP66 estándar (sin opciones de sellado ni de bajo par) |
| RPM máx. continuas | 3000 (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
