Sensor LVDT Lineal Schreiber Serie SM24 M12x1 Roscado
- Fabricante: Schreiber Messtechnik
- Categoría: Desplazamiento, LVDT Sin amplificar, SENSORES, Sensores LVDT

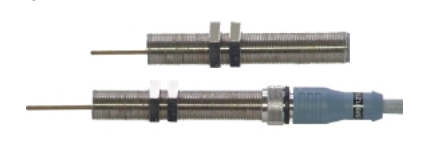

El sensor LVDT lineal Schreiber Serie SM24 es un transductor inductivo miniatura diseñado para integrarse directamente en chasis de maquinaria gracias a su cuerpo exterior roscado en formato M12x1. Al operar mediante tecnología inductiva pasiva, el núcleo de aleación NiFe se desplaza sin fricción dentro del carrete, eliminando el desgaste mecánico en aplicaciones de alta frecuencia. Su arquitectura pasiva le otorga una inmunidad EMI total, garantizando mediciones estables incluso bajo vibraciones de 20g rms y campos magnéticos parásitos propios de entornos CNC o líneas de montaje automotriz.
Para su integración en bucles de control moderno, este palpador industrial requiere conectarse a procesadores de señal externos instalados en el cuadro eléctrico, delegando el acondicionamiento a los amplificadores de señal para LVDT (series SM10 o SM12) para entregar salidas analógicas 4-20mA o ±10V al PLC. Su envolvente de latón niquelado con conector M12 asegura una estanqueidad IP67, convirtiéndolo en uno de los sensores de posición lineal roscados más solventes para verificar tolerancias en espacios reducidos. Solicite información técnica o presupuesto aquí.
Propiedades
| Especificación de Ingeniería | Valor Técnico SM24 |
|---|---|
| Principio de medición | LVDT Inductivo (Analógico Pasivo) |
| Diámetro exterior y sujeción | Carcasa métrica continua M12x1 |
| Rango mecánico de carrera | 5 mm | 10 mm | 15 mm |
| Desviación de linealidad | < 0,5% (Estándar) / < 0,25% (Opcional) |
| Grado de protección IP | IP66 / IP67 (Con cable de inyección directa) |
| Banda de temperatura | -40 ºC hasta +85 ºC (Deriva térmica < 0.005% / ºC) |
| Señal de salida bruta | AC inductiva pura (Se requiere acondicionador) |
| Tolerancia a choque e impacto | 250 g SRS a 20-2000Hz |
| Armazón exterior (Housing) | Latón niquelado (Messing, vernickelt) |
| Configuración del vástago | Alojamiento libre o versión palpador (..T) con muelle Inox |
| Compatibilidad electrónica | Osciladores Serie SM10, SM11, SM12 (Carril DIN), SM14 |
