Encoder Absoluto Monovuelta A/358
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Monovuelta, SENSORES

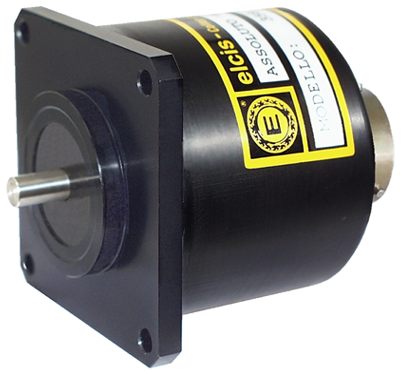

El ELCIS 358 (A/358) es un encoder absoluto monovuelta óptico de 2 a 13 bits, en carcasa metálica con brida de montaje cuadrada, para usos industriales generales.
Es óptico, con fuente LED y fototransistores, y entrega la posición en código Gray, Binario, Excess, BCD o personalizado, hasta 8192 pasos por vuelta (13 bit). La salida es paralela, con opciones de LED de cero, Latch y Paridad; serie SSI (RS422) en Gray o Excess; o analógica en corriente o tensión (0–10 V) con 10 bits de resolución.

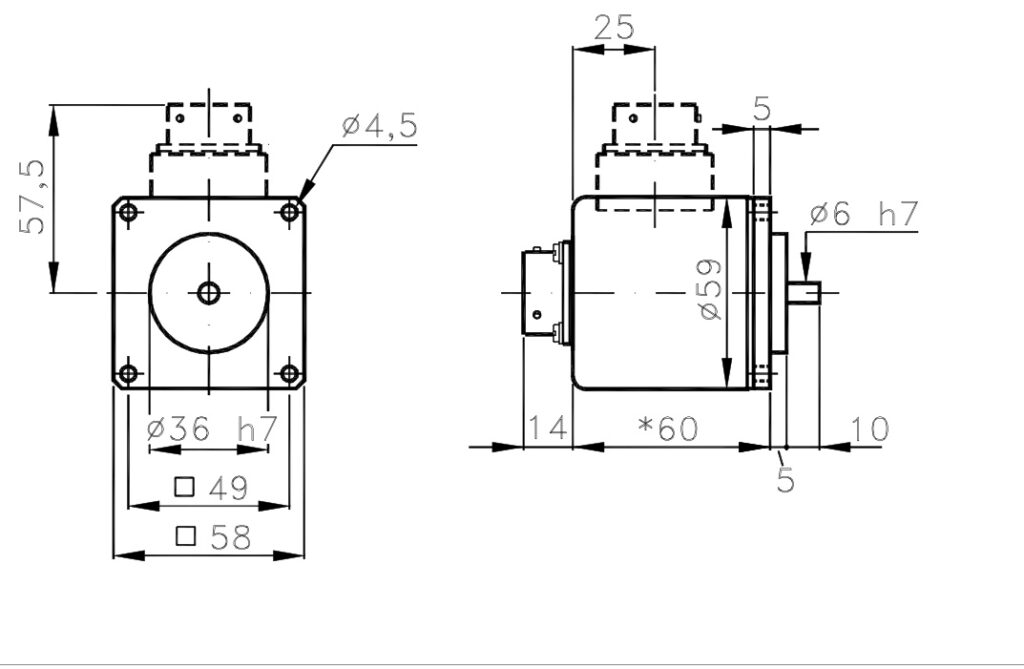

Tiene brida cuadrada de 58 mm y eje de acero inoxidable Ø6 h7 para 2 kg de carga radial/axial, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP66 en versión sellada).
- Resolución de 2 a 13 bits: hasta 8192 pasos por vuelta.
- Cinco rangos de alimentación: 5 V y 15 V ±5 %, 8–24 V, 18–28 V y 10–30 V.
- Salida analógica de 10 bits (1024 div./vuelta), en corriente o en 0–10 V en 360°.
- Opción de Paridad para el chequeo automático de las etapas de salida.
Preguntas Frecuentes Técnicas
¿Qué resoluciones ofrece el A/358 en cada código?
En Gray, Binario y BCD, 8, 16, 32, 64, 128, 256 o 512 pasos por vuelta; en Gray y Binario, también 1024, 2048, 4096 u 8192; en Excess, Binario y BCD, 10, 100, 500, 1000, 180, 360, 720 o 900; y en Excess y Binario, 1440, 1800, 2000, 2880, 3600 o 4000. Otras resoluciones, bajo pedido.
¿Qué limitaciones tiene la salida analógica?
Convierte la posición con 10 bits (1024 div/vuelta) en una magnitud analógica en corriente o en tensión (0–10 V) para 360° de giro. Solo está disponible con alimentación de 15 V o 18–28 V y resolución 1024.
¿Puede usarse la interfaz SSI con código Binario o BCD?
No. La salida serie SSI solo está disponible con código Gray o Excess. En la interfaz paralela, la entrada Latch es estándar con los códigos Binario y BCD.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Brida | Cuadrada □58 mm |
| Eje | Ø6 h7 acero inoxidable (opc. Ø5, Ø8, Ø9,52, Ø10, Ø12 o bajo pedido) (personalizable bajo pedido) |
| Carga radial/axial máx. | 2 kg |
| Eléctrica | |
| Interfaz | Paralela (estándar) · SSI (RS422) · analógica en corriente o tensión |
| Protección lado salida | IP64 a IP66 según conexión |
| Alimentación | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consumo máx. | 200–400 mA según nº de bits (personalizable bajo pedido) |
| Frecuencia máx. | 50 kHz (personalizable bajo pedido) |
| Sentido de giro | Conmutable (up/down) |
| Códigos de salida | Gray, Binario, Excess, BCD, personalizado |
| Resolución máx. | 8192 pasos/vuelta (13 bit) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado · IP53 bajo par |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 8000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operación / almacenamiento | 0 … +70 °C / -30 … +85 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| A/358-G-256-824-B-CV-RA358G256824BCVR | Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/358-G-256-1828-B-CV-RA358G2561828BCVR | Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/358-G-256-1030-B-CV-RA358G2561030BCVR | Gray · 256 pasos/vuelta · 10–30 V · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| A/358-G-256-1828-KP-CV-RA358G2561828KPCVR | Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Cable 1 m · IP65 · salida radial |
| A/358-G-256-5-B-CV-RA358G2565BCVR | Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC (1–12 bit) · Cable 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
