Encoder Incremental Low Cost I/80QJ
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Low Cost, SENSORES

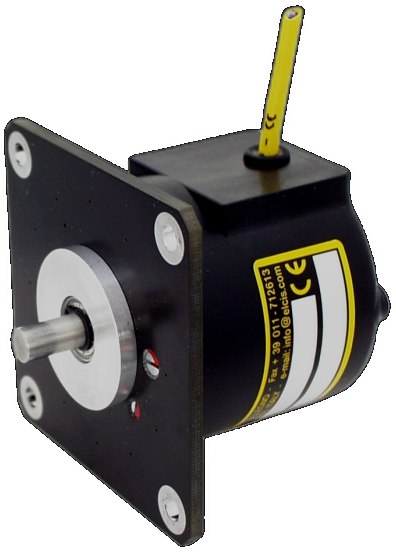

El ELCIS 80QJ (I/80QJ) es un encoder incremental patentado, con brida cuadrada de 80 mm. Tiene base de material compuesto y tapa de Valox 420, eje de acero inoxidable Ø8 h7, centrado frontal de Ø38 h7 y taladros de Ø5,7 mm sobre un cuadrado de 65 mm, con un peso de 185 g. Suministra de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz, en etapas de salida NPN estándar, NPN colector abierto, push-pull, push-pull PRO y line driver (26LS31, 88C30), con salida axial o radial por cable o conectores.
Brida cuadrada de 80 mm con base de material compuesto y tapa de Valox 420, eje de acero inoxidable de Ø8 h7, centrado frontal de Ø38 h7 y taladros de Ø5,7 mm sobre un cuadrado de 65 mm. Peso de 185 g.
Resolución de 1 a 1024 impulsos por vuelta con frecuencia máx. de 60 kHz. Etapas de salida NPN estándar, NPN colector abierto, push-pull, push-pull PRO y line driver (26LS31, 88C30).

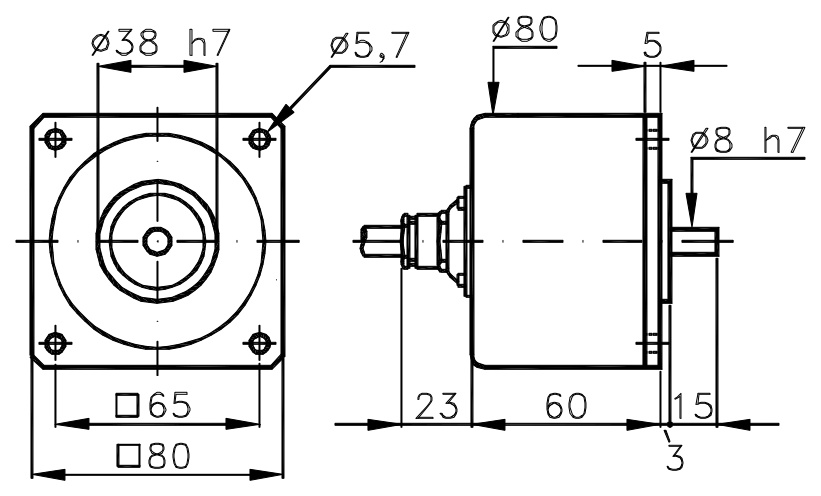

- Brida cuadrada de 80 mm: centrado frontal de Ø38 h7 y taladros de Ø5,7 mm sobre un cuadrado de 65 mm.
- Eje de acero inoxidable: Ø8 h7; carga axial/radial máxima de 2 kg.
- Resolución y frecuencia: de 1 a 1024 impulsos por vuelta; frecuencia máx. 60 kHz.
- Construcción: base de material compuesto y tapa de Valox 420; peso de 185 g.
- Protección IP: IP54 en el lado del eje (IP65 con rodamientos sellados, opción Z); el lado de la salida va según conexión.
Preguntas Frecuentes Técnicas
¿Qué dimensiones de fijación tiene el encoder I/80QJ?
Tiene brida cuadrada de 80 mm con centrado frontal de Ø38 h7 y taladros de Ø5,7 mm sobre un cuadrado de 65 mm.
¿De qué materiales es la carcasa del modelo I/80QJ?
Base de material compuesto y tapa de Valox 420; el peso es de 185 g.
¿Qué grados de protección IP ofrece?
En el lado del eje, IP54 estándar e IP65 con rodamientos sellados (opción Z). En el lado de la salida, de IP63 a IP67 según la conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 185 g |
| Eje | Ø8 h7 acero inoxidable (personalizable bajo pedido) |
| Carga axial/radial máx. | 2 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión |
| Alimentación | 5÷30 V |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 1024 |
| Frecuencia máx. | 60 kHz |
| Electrónica | NPN, push-pull, driver 26LS31 / 88C30 |
| Protección y entorno | |
| Protección lado eje | IP54 estándar (IP65 sellado, opción Z) |
| RPM máx. continuas | 6000 rpm (estándar) / 3000 rpm (Z) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +60 °C (personalizable bajo pedido) |
