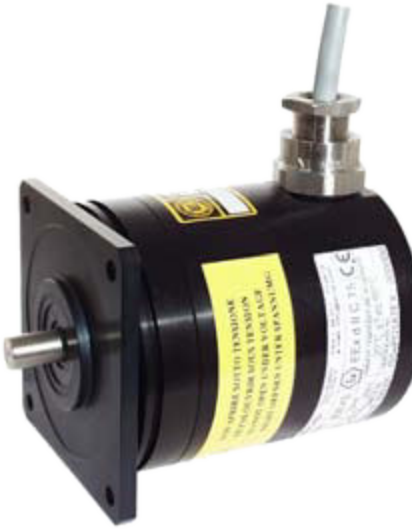

Encoder Absoluto Monovuelta Antideflagrante A/0Q80EXS

Fabricante: ELCIS Encoder
Categoría: Encoder, Encoder Absoluto, Encoder Absoluto ATEX, SENSORES

Encoder absoluto monovuelta de 7 a 12 bit, antideflagrante, certificado por ISSeP, ATEX Ex d II C T6 según normas CENELEC, con brida cuadrada. Apto para ambientes de trabajo con atmósfera explosiva (excepto grisú), con marcado II 2 G Ex d IIC T6 Gb y D Ex tb IIIC T85°C Db IP6X.

Resolución de hasta 4096 pasos por vuelta (12 bit) en código Gray, Excess o personalizado. Versiones: Gray o Excess en paralelo (GP, EP), Gray o Excess en serie SSI (GS, ES, transmisión RS422), y analógica en corriente (A) o tensión (V), estas dos solo con alimentación 15 V o 18÷28 V y resolución 4096. Electrónicas: NPN colector abierto, NPN colector abierto + PTC, NPN emisor abierto + PTC y push-pull en versión paralelo; serie SSI; analógica 4÷20 mA y 0÷10 V.

Carcasa de aluminio Ø80 mm con brida cuadrada □80 y centrado Ø40 h7, eje de acero inoxidable Ø10 h7 y 1300 g de peso. Conexión por cable de 1 m IP66 (CV1, CV7) o conector en extremo de cable 26c IP65 (VM5, TM5, solo fuera de atmósfera potencialmente explosiva). Opciones: rodamientos sellados (Z), carcasa de acero inoxidable (N), tropicalización (G) y opciones personalizadas (X). Disponible en guemisa.es.

Marcado II 2 G Ex d IIC T6 Gb y D Ex tb IIIC T85°C Db IP6X, certificado ISSeP07ATEX018X.
Brida cuadrada □80 con centrado Ø40 h7 y 4 taladros Ø5,7.
Monovuelta de 7 a 12 bit, hasta 4096 pasos por vuelta.
Salida paralelo, serie SSI (RS422) o analógica (esta última solo con 15 V o 18÷28 V y resolución 4096).
Eje de acero inoxidable Ø10 h7, carga radial/axial máx. 10 kg.

Preguntas Frecuentes Técnicas

¿Qué salidas electrónicas e interfaces tiene el encoder 0Q80EXS monovuelta?

Versiones paralelo (GP, EP) con electrónica NPN colector abierto 10 mA, NPN colector abierto 10 mA + PTC, NPN emisor abierto 10 mA + PTC o push-pull 10 mA + PTC; serie SSI (GS, ES) con transmisión RS422 y reloj de 125 kHz, solo con código Gray o Excess; y analógica en corriente (A) o tensión (V), solo con alimentación 15 V o 18÷28 V y resolución 4096.

¿Qué eje, brida y alimentaciones admite?

Eje de acero inoxidable Ø10 h7 y brida cuadrada □80 con centrado Ø40 h7. Alimentación 5 V ±5 %, 15 V ±5 %, 8÷24 V o 18÷28 V.

¿Qué conexiones y grado IP admite?

Cable de 1 m IP66 (CV1, y CV7 solo en versión paralelo GP, EP) o conector en extremo de cable 26c IP65 (VM5) y 26c sellado IP65 (TM5), estos dos solo fuera de atmósfera potencialmente explosiva. Lado eje: IP65 estándar e IP66 con rodamientos sellados (Z). Temperatura ambiente T6: -20 … +40 °C.

Propiedades

Característica	Especificación
Mecánica
Carcasa	Ø80 mm, brida cuadrada □80, centrado Ø40 h7, 4 taladros Ø5,7
Peso	1300 g
Eje	Ø10 h7 acero inoxidable
Carga radial/axial máx.	10 kg
Eléctrica
Protección lado salida	Según conexión: cable IP66, conector en extremo de cable IP65
Resolución máx.	4096 pasos/vuelta (12 bit); monovuelta de 7 a 12 bit
Códigos de salida	Gray, Excess, Custom
Frecuencia máx.	50 kHz (reloj SSI: 125 kHz)
Alimentación	5 V ±5 %, 15 V ±5 %, 8÷24 V, 18÷28 V
Consumo máx.	180 mA
Protección y entorno
Protección lado eje	IP65 estándar · IP66 con rodamientos sellados (Z)
RPM máx. continuas	6000 estándar · 3000 con rodamientos sellados (Z)
Resistencia a impactos / vibración	50 G (11 ms) · 12 G (10 ÷ 2000 Hz)
Temp. ambiente (T6) / almacén	-20 … +40 °C / -30 … +85 °C
Otras características
Interfaces	Paralelo (GP, EP), serie SSI (GS, ES; solo con código Gray o Excess), analógica en corriente (A) y en tensión (V) (solo con alimentación 15 V o 18÷28 V y resolución 4096)
