Encoder Incremental con Dinamo Taquimétrica I/115RT
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental con Dinamo Taquimétrica, SENSORES

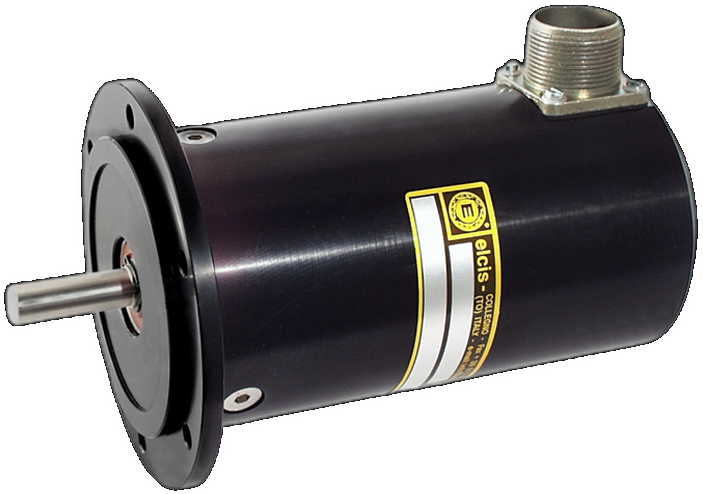

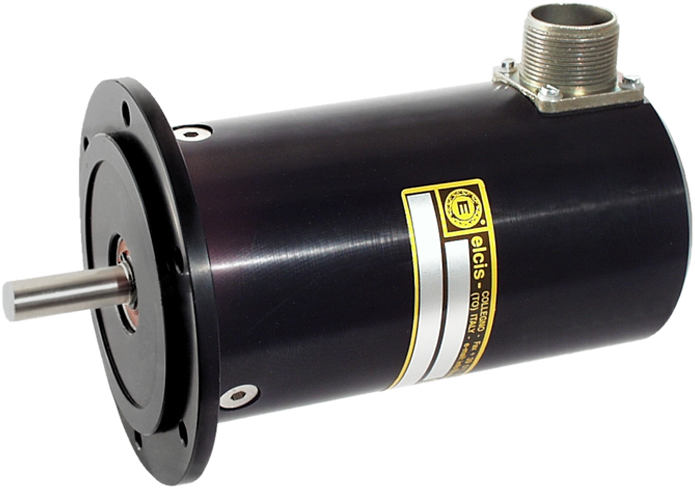

El ELCIS 115RT (I/115RT) es un encoder incremental con dinamo taquimétrica y brida B10 Ø115 mm, de 1 a 3600 impulsos por vuelta. Su carcasa torneada de barra metálica lo protege frente a agentes externos, y es apto para astilleros y otras aplicaciones similares.
El I/115RT proporciona de 1 a 3600 impulsos por vuelta con frecuencia máxima de 100 kHz (160 kHz opcional) y salidas electrónicas NPN, NPN colector abierto, PNP, PNP colector abierto, push-pull, driver 26LS31, TTL 7404 y driver 88C30.

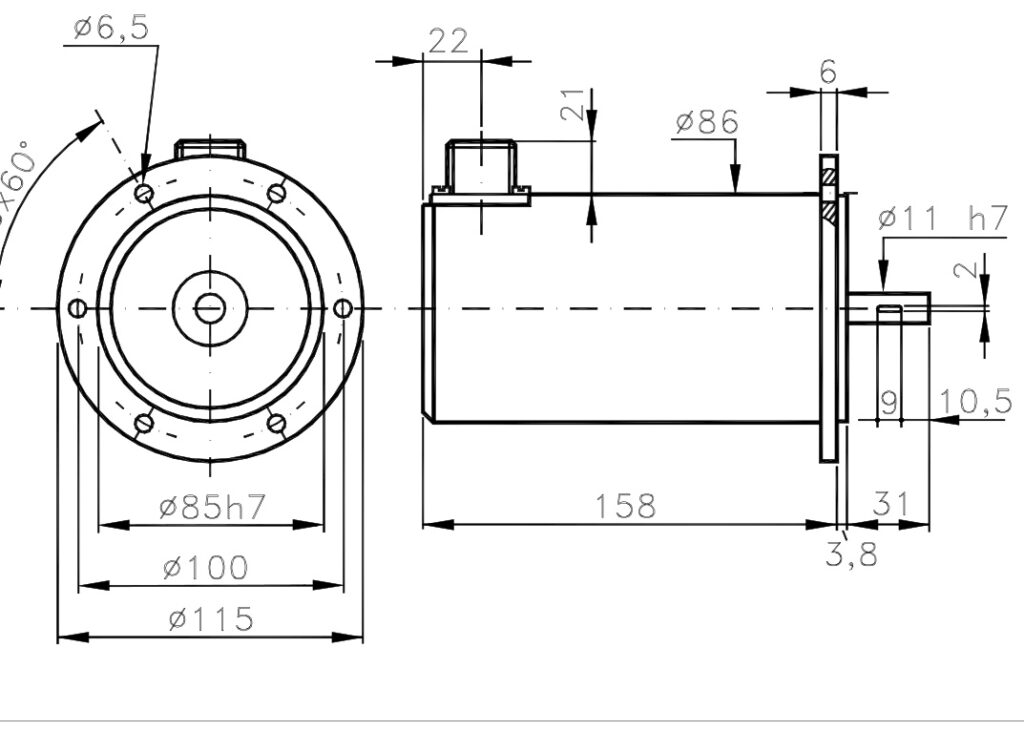

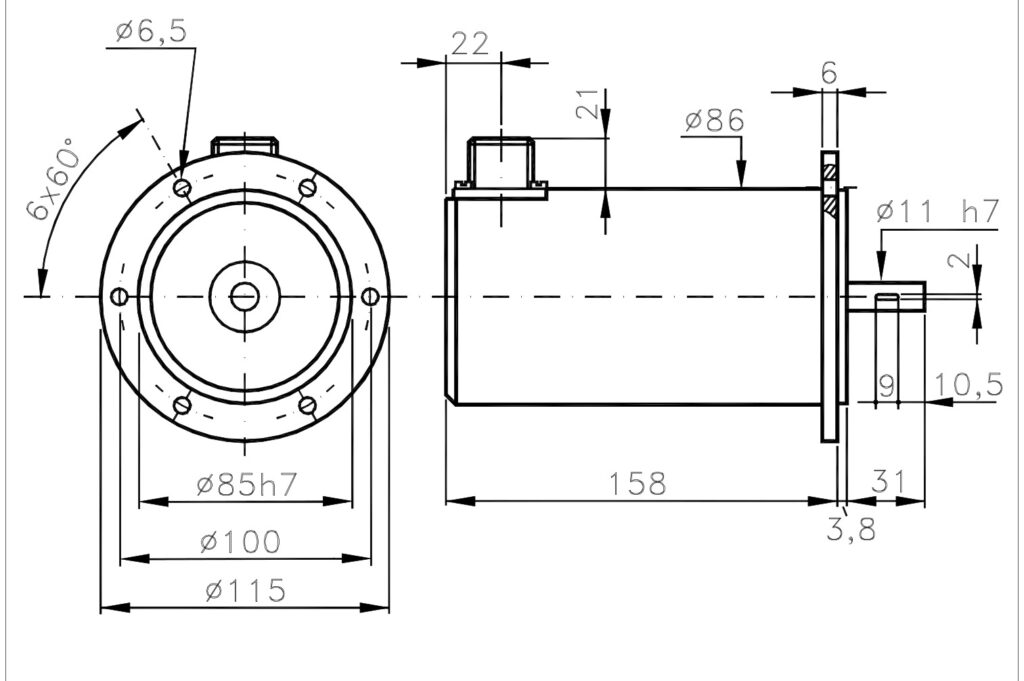

Brida tipo B10 (Ø115 mm, centrado Ø85 h7), base y tapa de aluminio anodizado y eje de acero inoxidable Ø11 h7 con carga radial/axial máx. de 15 kg. Fuente de luz LED con vida ≥ 100000 h. Funciona de 0 a +70 °C con IP67 en el lado del eje; en el lado de la salida, conector radial de 17 contactos CK (IP65) o SK (IP66 sellado), cable (IP65) o caja de bornes (IP00).
- Encoder incremental equipado con dinamo taquimétrica.
- Carcasa torneada de barra metálica con brida tipo B10 Ø115 mm.
- Eje de acero inoxidable Ø11 h7 con carga radial/axial máx. de 15 kg.
- IP67 en el lado del eje y 3000 rpm continuas.
- 1 a 3600 imp/vuelta y electrónicas estándar o con driver 26LS31 / 88C30.
Preguntas Frecuentes Técnicas
¿Qué salidas electrónicas y señales ofrece el encoder I/115RT?
Admite etapas de salida NPN (estándar y colector abierto), PNP (estándar y colector abierto), push-pull, push-pull PRO, driver 26LS31, TTL 7404 y driver 88C30, con versiones monodireccional (M), bidireccional (B) y con impulso de cero (BZ, MZ).
¿Qué opciones de conexión y grado de protección tiene disponibles?
Conector radial de 17 contactos tipo CK (IP65 normal) o SK (IP66 sellado), cable (IP65) o caja de bornes (IP00). En el lado del eje la protección estándar es IP67.
¿Qué alimentación admite el equipo?
Dispone de múltiples opciones de alimentación: 5 V ±5 %, 8÷24 V, 18÷28 V, 8÷15 V, 12 V ±5 %, 24 V ±5 %, 12÷30/12 V, 8÷24/5 V, 10÷30 V, 18÷28/5 V y 15÷30/15 V (máx. 15 Vcc con driver 88C30).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica torneada Ø86 mm |
| Brida | Tipo B10 (Ø115 mm) |
| Peso | 2300 g |
| Eje | Ø11 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 15 kg |
| Eléctrica | |
| Protección lado salida | IP65 (CK) / IP66 (SK) |
| Impulsos por vuelta | 1 a 3600 |
| Frecuencia máx. | 100 kHz (160 kHz opcional) |
| Alimentación | 5 ÷ 30 V |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Protección y entorno | |
| Protección lado eje | IP67 estándar |
| RPM máx. continuas | 3000 rpm (intermitente: +30 %) (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G × 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Otras características | |
| Dinamo taquimétrica | Incorporada en la unidad |
