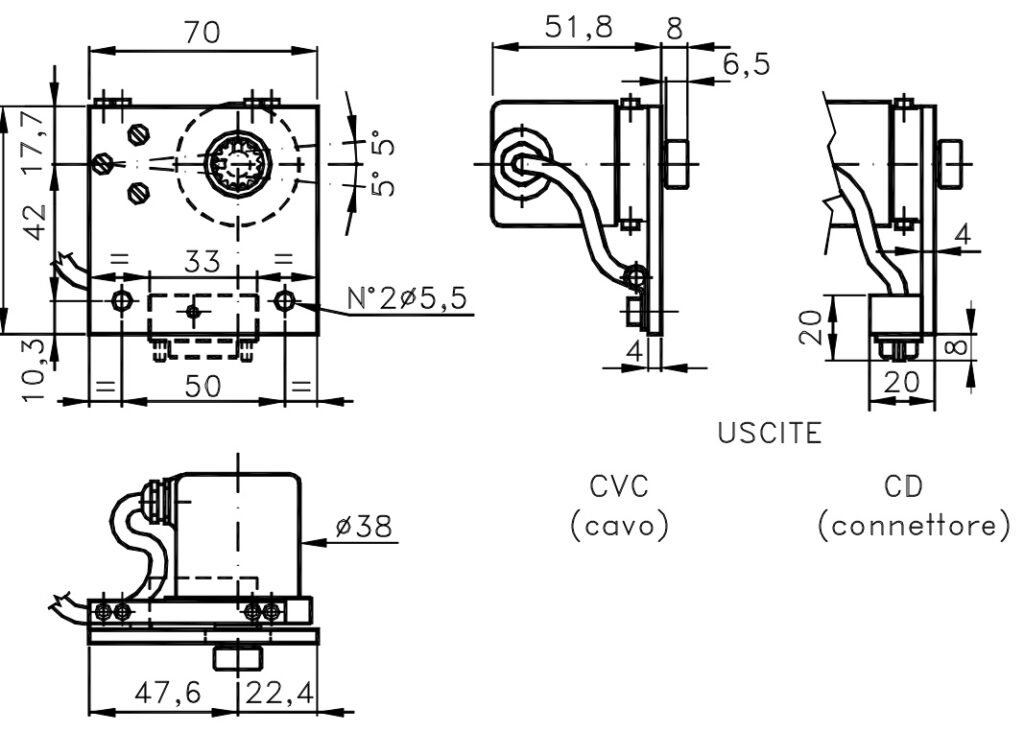

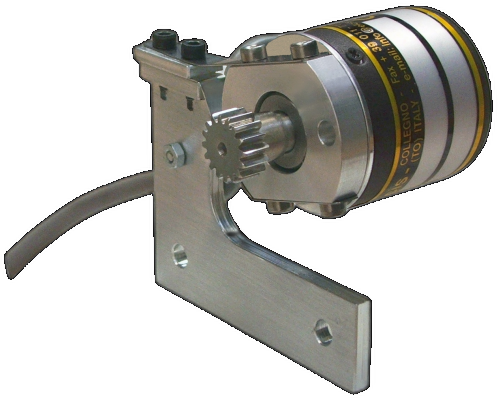

Encoder Incremental para Cremalleras I/38CR
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Cremallera, SENSORES
La medición precisa de desplazamientos lineales en entornos industriales exige robustez y resolución simultánea. El Encoder Incremental para Cremalleras I/38CR resuelve la necesidad de detectar cotización con alta fidelidad, integrando un sistema de precarga del piñón directamente en el cuerpo del dispositivo para garantizar estabilidad mecánica durante el funcionamiento.
La solución técnica incorpora un eje de acero inoxidable y una base de aluminio que soporta cargas radiales y axiales de hasta 0,5 kg. Con una vida útil de los rodamientos de 1,5 x 10^9 vueltas, el dispositivo mantiene su integridad estructural bajo vibraciones de 10 G en el rango de 10 a 2000 Hz y resistencias a impactos de 40 G por 11 ms.
La construcción combina una tapa de acero con protección IP65 en el lado de salida, permitiendo su instalación en condiciones ambientales exigentes. El rango operativo entre -10 y 70 °C asegura fiabilidad en ciclos térmicos variables, mientras que la fuente LED garantiza más de 100000 horas de vida útil operativa sin degradación del rendimiento.
… disponible en guemisa.es.
- Base de aluminio y tapa de acero con sistema de precarga incorporado para el piñón.
- Eje de acero inoxidable compatible con cremalleras o transductores lineales CRP.
- Vida útil de los rodamientos de 1,5 x 10^9 vueltas bajo condiciones de vibración estándar.
- Frecuencia máxima de salida de 100 kHz con opción disponible para 160 kHz.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/38CR del modelo I/E6 en cuanto a resolución y tamaño?
El I/38CR está diseñado específicamente para cremalleras con una resolución de 0,05÷1 mm y un peso de 230 g. A diferencia del I/E6 que suele ser más compacto para ejes estándar, este modelo incorpora un piñón de acero inoxidable optimizado para la transmisión lineal directa en sistemas CRP.
¿Qué precauciones de alineación requiere el eje del I/38CR durante la instalación?
Dado que el sistema utiliza un piñón con precarga incorporada, es crucial mantener una alineación coaxial perfecta entre el encoder y la cremallera para evitar desviaciones en la lectura. Se recomienda verificar que la carga máxima radial no supere los 0,5 kg y asegurar que la temperatura ambiente esté dentro del rango operativo de -10 a 70 °C.
¿Qué conectores y opciones de salida están disponibles para el I/38CR?
El dispositivo admite múltiples configuraciones de conexión incluyendo cable CVC, bloque de terminales o conectores CD. Las salidas eléctricas incluyen Push-Pull estándar y Line Driver (5÷24V), con opciones adicionales como VMC para 7 pines normales o TMC para versiones selladas, permitiendo flexibilidad en la integración del sistema de control.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | Cremalleras / CRP Linear Transducer |
| Material Base | Aluminio |
| Material Tapa | Acero |
| Peso | 230 g |
| Material Eje | Acero Inoxidable (Piñón) |
| Carga Máxima Radial/Axial | 0,5 kg |
| RPM Máximas Continuas | 5000 rpm |
| Par de Arranque | 10 gcm |
| Vida Rodamientos | 1,5 x 10^9 vueltas |
| Resistencia Impacto | 40 G x 11ms |
| Resistencia Vibración | 10 G (10÷2000Hz) |
| Temperatura Operación | -10÷70 °C |
| Nº Pulsos/Revolución | 50 ÷ 2500 PPR |
| Frecuencia Máxima | 100 kHz (opción 160) |
| Consumo Máximo | 120 mA |
| Fuente de Luz | LED (>100000h vida) |
