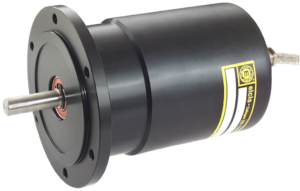

Encoder Absoluto Multivuelta A/MM115
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES
El ELCIS MM115 (A/MM115) es un encoder absoluto multivuelta óptico con brida Ø115 mm tipo B10, de hasta 224 pasos en 4096 vueltas en código Gray o binario, o 106 pasos en 1000 vueltas en BCD. Para aplicaciones industriales, con eje de acero inoxidable Ø11 h7 que admite 7 kg de carga radial/axial, resistencia a 50 G de impacto y 12 G de vibración, funcionamiento entre 0 y +70 °C y protección IP64 con conector CM6 (eje IP65 en versión sellada).
Como encoder absoluto multivuelta óptico, con fuente LED y fototransistores, el A/MM115 codifica la posición en Gray, Binario o BCD: hasta 224 pasos en 4096 vueltas en Gray/Binario y 106 pasos en 1000 vueltas en BCD. La lectura sale por interfaz paralela, con opciones de Latch, LED de cero y Multiplexor, o por interfaz serie SSI (RS422) en código Gray.
Se fija mediante brida de Ø115 mm tipo B10, con eje de acero inoxidable Ø11 h7 que admite 7 kg de carga radial/axial, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP65 en versión sellada).
- Resolución de hasta 224 pasos en 4096 vueltas (Gray/Binario) o 106 en 1000 vueltas (BCD).
- Tres rangos de alimentación: 5 V ±5 %, 8–24 V y 18–28 V.
- Etapas de salida NPN y push-pull de 70 mA con PTC, o NPN de 10 mA en versión estándar.
- Resistencia a choques de 50 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).
Preguntas Frecuentes Técnicas
¿Qué resoluciones ofrece el A/MM115 en cada código?
En Gray y Binario, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 pasos por vuelta y 16, 256 o 4096 vueltas, hasta 224 pasos. En BCD, 10, 100, 500 o 1000 pasos por vuelta y 10, 100 o 1000 vueltas, hasta 106. Otras resoluciones, bajo pedido.
¿Puede usarse la interfaz SSI con código Binario o BCD?
No. El fabricante indica que la salida serie SSI solo está disponible con código Gray (o Excess). Para Binario o BCD se emplea la interfaz paralela, en la que la entrada Latch es estándar.
¿Qué conectores admite y con qué grado de protección?
CM6 y SM6 de 32 pines (IP65 / IP66), CL y SL de 10 pines (IP65 / IP66), CH de 12 pines (IP67) y CDH DB37 de 37 pines (IP63). Salida radial (R): CM6, SM6, CL y CDH; axial: SL y CH.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 1500 g |
| Eje | Ø11 h7 acero inoxidable (opc. Ø10, Ø12, Ø12,7 o bajo pedido) (personalizable bajo pedido) |
| Carga radial/axial máx. | 7 kg |
| Eléctrica | |
| Protección lado salida | IP63 a IP67 según conector |
| Alimentación | 5 V ±5 % · 8–24 V · 18–28 V |
| Consumo máx. | 200–500 mA según nº de bits (personalizable bajo pedido) |
| Sentido de giro | Conmutable (up/down) |
| Códigos de salida | Gray (G), Binario (B), BCD (D) |
| Resolución máx. | 2²⁴ en 4096 vueltas (Gray/Bin) · 10⁶ en 1000 vueltas (BCD) |
| Frecuencia máxima | 50 kHz |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP65 sellado |
| RPM máx. continuas | 4000 estándar · 2000 sellado (intermitentes: +30 %) |
| Resistencia a impactos | 50 G (11 ms) |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| A/MM1152-G-256-824-B-L-CM6-RAMM1152G256824BLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| A/MM1152-G-256-1828-B-L-CM6-RAMM1152G2561828BLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| A/MM1152-G-256-1828-KP-L-CM6-RAMM1152G2561828KPLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| A/MM1152-G-256-5-B-L-CM6-RAMM1152G2565BLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| A/MM1152-G-256-824-KP-L-CM6-RAMM1152G256824KPLCM6R | nº vueltas: 2 · código Gray · 256 pasos/vuelta · 8–24 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
