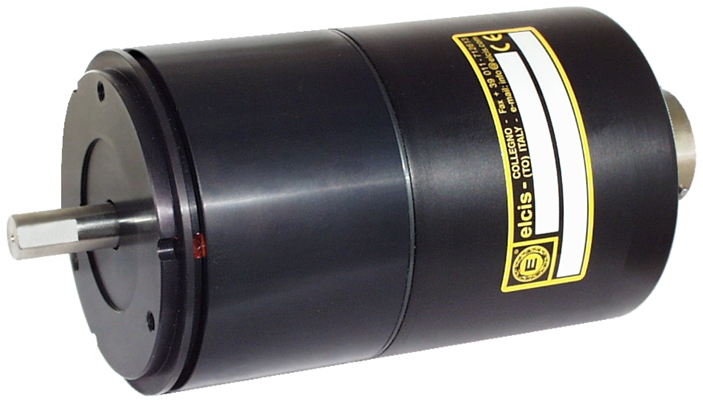

Encoder Absoluto Multivuelta MM90
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES
En aplicaciones de servomotores y maquinaria pesada donde el montaje precisa fijación tipo servo para facilitar la alineación, se necesitan encoders robustos. El encoder absoluto multivuelta MM90 de ELCIS, con su brida servo-mount de Ø90 mm y cuerpo de aluminio anodizado, está diseñado para soportar fuertes exigencias mecánicas, ofreciendo una estabilidad excepcional frente a vibraciones continuas en la industria.
Este dispositivo garantiza un posicionamiento ininterrumpido con resoluciones de hasta 2^24 posiciones sobre 4096 revoluciones en códigos Gray/Binario, e incluye compatibilidad para código BCD de hasta 10^6 posiciones en 1000 revoluciones. Cuenta con sensores fototransistores fiables y una fuente de luz LED garantizada para 100.000 horas de funcionamiento continuo.
Con un peso de 1300 gramos y un resistente eje de acero inoxidable capaz de aguantar cargas radiales y axiales de 7 Kg, el MM90 es un equipo para uso industrial intensivo. Dispone de protecciones mecánicas contra impactos (50 G) y se puede suministrar con múltiples etapas de salida avanzadas (Multiplexor, Latch, Led zero). Puede configurar y solicitar este modelo a través de guemisa.es.

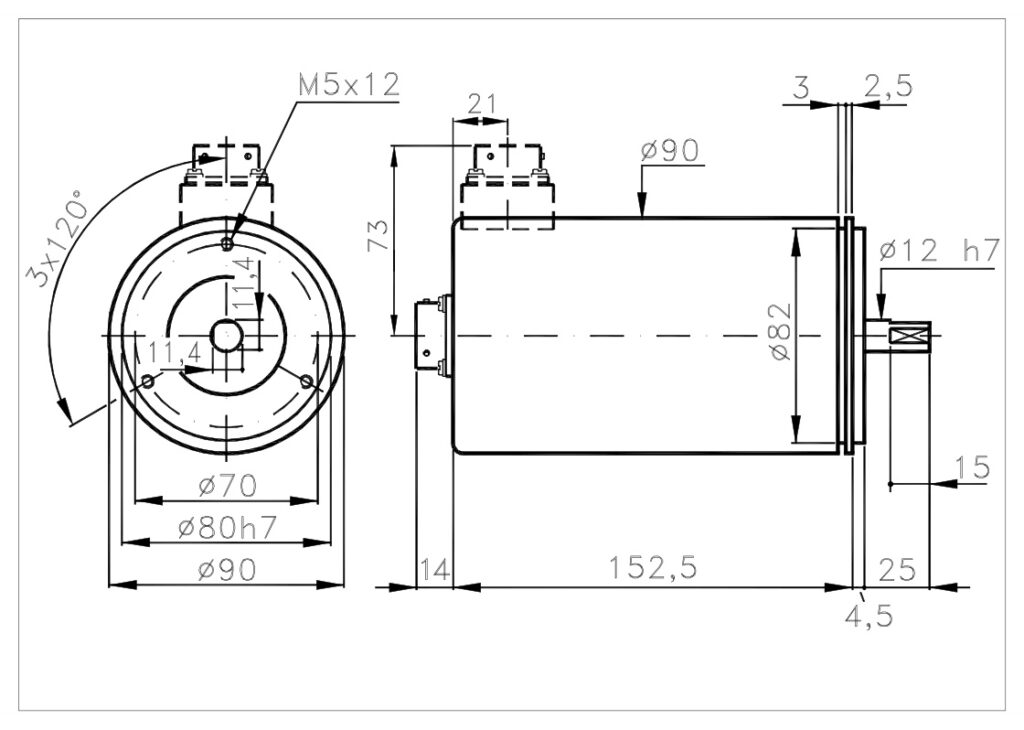

- Brida de Ø90 mm con montaje tipo servo para alineación precisa en motores e instalaciones mecánicas críticas.
- Amplia gama de interfaces previas a la salida: Paralelo, Serial SSI, Latch (L), Multiplexor (M) y Led zero (F).
- Opciones electrónicas robustas con salidas Push-pull 70mA (B) y NPN Open Collector o Emitter (KK/KP).
- Compatible tanto con códigos estándar (Gray, Binario) como decimales (BCD) para total integración.
Preguntas Frecuentes Técnicas
¿Cuál es el nivel de protección IP de este modelo?
El MM90 cuenta con protección IP64 estándar. Si el entorno requiere mayor aislamiento, se puede pedir con la Opción «Z» (rodamientos sellados) para elevar el nivel de protección del eje a IP65, aunque la velocidad máxima continua se reduce de 4000 a 2000 RPM.
¿Qué características eléctricas y de conexión tiene?
Soporta voltajes de 5V (±5%), 8÷24V o 18÷28V, con un consumo entre 200 y 500 mA. Permite salidas por conector CM6 de 32 pines, MS310A18 o incluso conectores D-Sub de 37 pines (CDH), pudiendo montarse radial o axialmente.
¿Qué opciones adicionales se pueden incluir en el pedido?
Al igual que otros modelos de la serie, el MM90 admite tropicalización (Opción G) contra humedad, adaptación a altas o bajas temperaturas (Opciones A y L), y disco indestructible (Opción Y) para la máxima durabilidad ante choques extremos.
Propiedades
| Característica | Especificación |
|---|---|
| Alimentación Vcc | 5 V±5%, 8÷24 V, 18÷28 V |
| Eje | Acero Inoxidable |
| Peso del Dispositivo | 1300 g |
| Carga Máxima Radial/Axial | 7 Kg |
| Resolución Absoluta | 2^24 posiciones en 4096 giros / BCD hasta 10^6 |
| Frecuencia Operativa Máx. | 50 kHz |
| Temperatura Operativa | 0 – +70 °C |
| Protección IP | Estándar: IP64 / Sellado (Opción Z): IP65 |
| RPM Máximas Continuas | 4000 (estándar) / 2000 (sellado) |
| Consumo Corriente | 200÷500 mA (según bits) |
| Resistencia a Impactos | 50 G x 11 ms |
| Resistencia a Vibración | 12 G (10 – 2000 Hz) |
| Material de Carcasa | Aluminio Anodizado |
