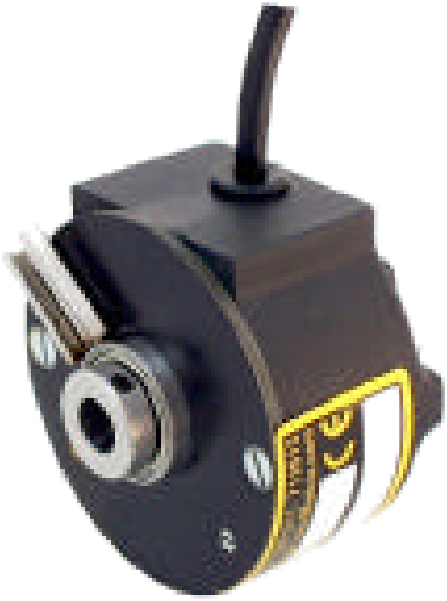

Encoder Incremental Kit y Bajo Coste I/56CJ
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Kit Low Cost, SENSORES
Este Encoder Incremental Kit y Bajo Coste I/56CJ resuelve el problema de los sensores costosos en aplicaciones industriales donde el presupuesto es limitado pero la fiabilidad no puede comprometerse. El diseño patentado permite un acoplamiento directo al eje del motor sin necesidad de adaptadores externos complejos.
La solución técnica integra una base compuesta y tapa Valox 420 para resistir entornos hostiles. Soporta hasta 6000 RPM continuas con un par de arranque de 15 gcm, garantizando precisión en la detección de posición sin sacrificar durabilidad mecánica.
La construcción utiliza rodamientos sellados con una vida útil de 1,5 x 10^9 vueltas y resistencia a impactos de 50 G. Disponible para pedidos especiales en guemisa.es.
- Acoplamiento patentado para eje hueco integrado en el motor.
- Base compuesta y tapa Valox 420 garantizan robustez industrial.
- Resistencia a impactos de 50G y vibración de 12 G.
- Vida útil del rodamiento de 1,5 x 10^9 vueltas.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el modelo I/56CJ del I/E6?
El modelo I/56CJ se diferencia del I/E6 principalmente por su eje hueco patentado y base compuesta en lugar de aluminio fundido. El 56CJ ofrece un par de arranque de 15 gcm y una vida útil de rodamiento de 1,5 x 10^9 vueltas, optimizado para costes reducidos.
¿Qué precauciones de alineación requiere el eje hueco del I/56CJ?
Para la instalación del eje hueco Ø4÷10, es crucial asegurar que el acoplamiento patentado no tenga holguras laterales excesivas. La carga máxima radial permitida es de 1 kg y la resistencia a vibración soportada es de 12 G entre 10 y 2000 Hz durante el funcionamiento normal.
¿Qué conectores y opciones de salida están disponibles para el I/56CJ?
Las opciones de salida incluyen NPN de colector abierto, Push-Pull PRO y Driver de línea 88C30 para aplicaciones industriales exigentes. Los conectores disponibles van desde bloques de terminales hasta conectores al extremo del cable con protección IP65 según la configuración seleccionada.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | Motores / Bajo Coste |
| Materiales Base y Tapa | Composite Material / Valox 420 |
| Peso Total | 95 g |
| Tipo de Eje | Hollow Stainless Steel Ø4÷10 |
| Carga Máxima Radial | 1 kg |
| Protección IP (Lado Eje) | 65 (Sealed) |
| RPM Máximas Continuas | 6000 rpm |
| Par de Arranque | 15 gcm |
| Vida Útil Rodamientos | 1,5 x 10^9 vueltas |
| Resistencia a Impactos | 50 G x 11ms |
| Resistencia a Vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura Funcionamiento | 0 ÷ 60 °C |
| Pulsos por Revolución | 1 ÷ 1024 PPR |
| Frecuencia Máxima | 60 kHz |
