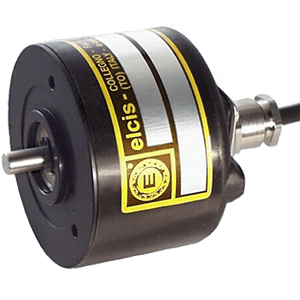

Encoder Incremental Estándar I/59A

Carcasa Ø59 mm | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | Frecuencia máx. 100 kHz | Alimentación 5–30 V | Salidas NPN, PNP, push-pull, line driver y TTL | IP64 lado eje (IP66 sellado) | 6000 rpm continuas | Peso 300 g | Salida por cable de 1 m o conector en extremo de cable

Fabricante: ELCIS Encoder
Categoría: Encoder, Encoder Incremental, Encoder Incremental Estándar, SENSORES

Encoder incremental compacto de uso general.

En carcasa Ø59 mm, el I/59A ofrece de 1 a 25000 impulsos por vuelta, frecuencia máxima de 100 kHz (300 kHz opcional) y electrónicas de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30 y TTL 7404, alimentado entre 5 y 30 V según versión.

Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø6 h7 que admite 3 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable de 1 m o conector en extremo de cable, ambos con IP65. Disponible en guemisa.es.

Resolución de 1 a 25000 impulsos por vuelta y frecuencia de hasta 100 kHz (300 kHz opcional).
Alimentación de 5 a 30 V según versión.
Electrónicas de salida NPN, PNP, push-pull, drivers 26LS31 y 88C30 y TTL 7404.
Hasta 12000 rpm continuas con rodamientos de bajo par y 6000 rpm en versión estándar.

Preguntas Frecuentes Técnicas

¿Qué versiones de señal ofrece el I/59A?

Monodireccional (M), bidireccional (B), bidireccional + cero (BZ) y monodireccional + cero (MZ).

¿Qué tensiones de alimentación admite?

5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V y 15–30/15 V. Con el driver 88C30, máximo 15 Vdc.

¿Cómo se conecta el I/59A?

Por cable de 1 m (CV) o por conector en extremo de cable (de 7, 10, 9, 12, 5, 17, 26 o 16 contactos según código), ambos con protección IP65.

Propiedades

Característica	Especificación
Mecánica
Carcasa	Ø59 mm
Peso	300 g
Eje	Ø6 h7 acero inoxidable
Carga radial/axial máx.	3 kg
Eléctrica
Protección lado salida	IP65 (cable y conector en extremo de cable)
Alimentación	5–30 V según versión (ver pág. 2)
Consumo máx.	120 mA estándar · 180 mA line driver
Impulsos por vuelta	1 a 25000
Frecuencia máx.	100 kHz (300 kHz opcional)
Protección y entorno
Protección lado eje	IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B)
RPM máx. continuas	6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %)
Resistencia a impactos	50 G × 11 ms
Resistencia a vibración	12 G (10–2000 Hz)
Temp. operación	0 … +70 °C
Temp. almacenamiento	-30 … +85 °C
